A Survey on Large Language Model Acceleration based on KV Cache Management

framework 2412.19442
kv-cacheinference-optimizationattention-mechanismmemory-managementsurveyquantization
← Synthesis ← framework Survey Source ↗

§1 TL;DR #

首篇系统性覆盖 KV cache 管理全栈的综述：构建 token/model/system 三层 taxonomy，分类梳理 100+ 方法（选择、预算分配、合并、量化、低秩分解、注意力分组、非 Transformer 架构、分页内存、调度、异构硬件），并汇总 23 个评测基准。

§2 Q1 痛点 / Q2 方法 / Q3 结果 #

Q1 — 解决什么问题？ #

LLM 自回归推理中，KV cache 随序列长度线性增长，导致：

  1. 内存瓶颈：KV cache 占用 $O(L \cdot h \cdot t_c \cdot (d_k + d_v))$ 空间，长上下文场景下可超出 GPU HBM 容量
  2. 延迟瓶颈：每步 decode 需访问和更新全量 cache，受限于内存带宽
  3. 调度困难：动态 workload 下 cache 大小不可预测，碎片化严重
  4. 压缩精度权衡：激进压缩导致关键信息丢失
  5. 分布式一致性：多节点部署下 cache 同步与容错

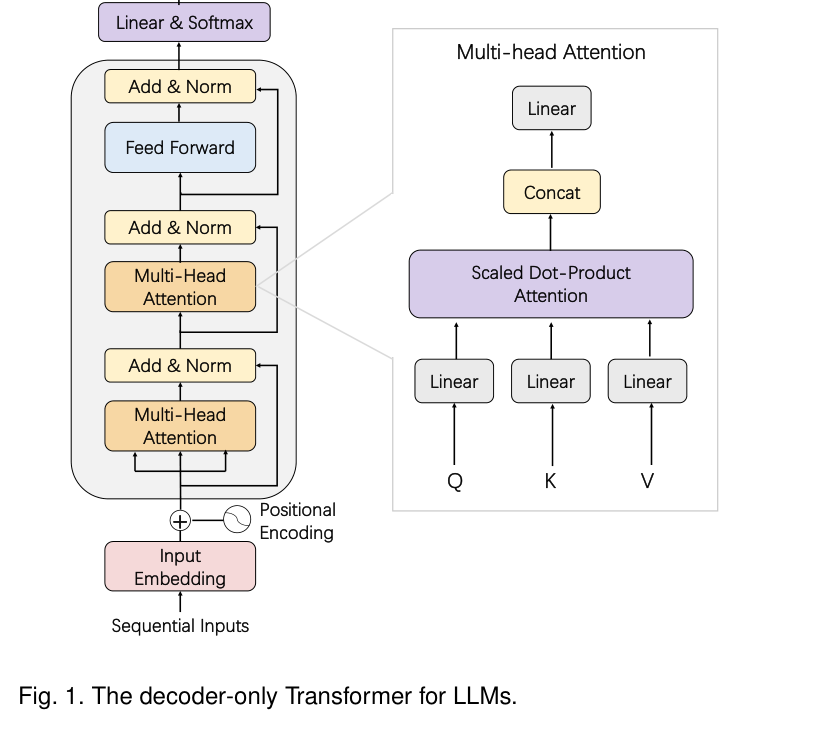

    6. Figure 1: Transformer decoder architecture

    Paper Figure 1: 解码器 Transformer 架构示意。KV cache 在每一层、每个 head 独立累积，是内存和带宽的主要消耗者。

    Q2 — 用什么方法？ #

    构建三层 taxonomy 组织 KV cache 管理策略：

    层级子类核心思想代表工作
    Token-levelSelection基于注意力稀疏性保留重要 tokenH2O, StreamingLLM, SnapKV
    Token-levelBudget Allocation非均匀分配 per-layer/per-head 预算PyramidKV, DuoAttention
    Token-levelMerging合并冗余 KV pairsD2O, KVMerger, MiniCache
    Token-levelQuantization低比特压缩 KV 值KVQuant, KIVI, SmoothQuant
    Token-levelLow-rankSVD/张量分解降维LoRC, Palu, LESS
    Model-levelGrouping/SharingGQA/MQA/跨层共享GQA, CLA, MLKV
    Model-levelArchitecture改变注意力机制或混合架构MLA, YOCO, Block Transformer
    Model-levelNon-TransformerSSM/RNN 替代方案Mamba, RWKV, RetNet
    System-levelMemory MgmtOS 式分页/虚拟内存/前缀共享vLLM/PagedAttention, ChunkAttention
    System-levelScheduling前缀感知/抢占/层级调度RadixAttention, FastServe
    System-levelHardware-aware异构计算/I/O 优化/SSD 计算存储FlashAttention, NEO, InstInfer

    核心技术壁垒：将 KV cache 管理的三个层级（算法-模型-系统）统一到单一 taxonomy 中，揭示了各层级方法的互补性与组合爆炸问题 —— 跨层级集成（如量化+选择+调度联合优化）是当前研究空白，需要理解 attention 稀疏性在不同 workload 下的行为差异。

    Q3 — 达到什么结果？ #

    作为 survey 论文，本文不提供自身实验结果，但汇总已有方法的关键数据点：

    • Token-level quantization 可实现 4× 以上内存压缩（INT4 KV cache）
    • 跨层共享（MLKV）将 KV cache 压缩至 GQA 的 ~1%
    • MLA（DeepSeek-V2）通过 latent compression 支持 128K 上下文
    • vLLM PagedAttention 消除内存碎片，提升 serving throughput 2-4×
    • Mamba 在百万 token 序列上实现线性缩放

    §3 架构 / 方法图 #

    Figure 2: KV Cache Management Taxonomy

    Paper Figure 2: KV Cache 管理三层 taxonomy 全景。Token-level 无需架构修改，Model-level 需要重训，System-level 关注基础设施。三层方法正交可组合，但组合空间巨大。

    本文的核心贡献是这棵 taxonomy tree。三层之间的关系：

    • Token-level（§4）：training-free，即插即用，不改模型架构。主要利用注意力稀疏性和 KV 冗余。
    • Model-level（§5）：需要重训/finetune，通过架构设计从根源减少 KV 需求。
    • System-level（§6）：不改模型/算法，通过 OS 式内存管理和调度优化 KV cache 的存储与访问模式。

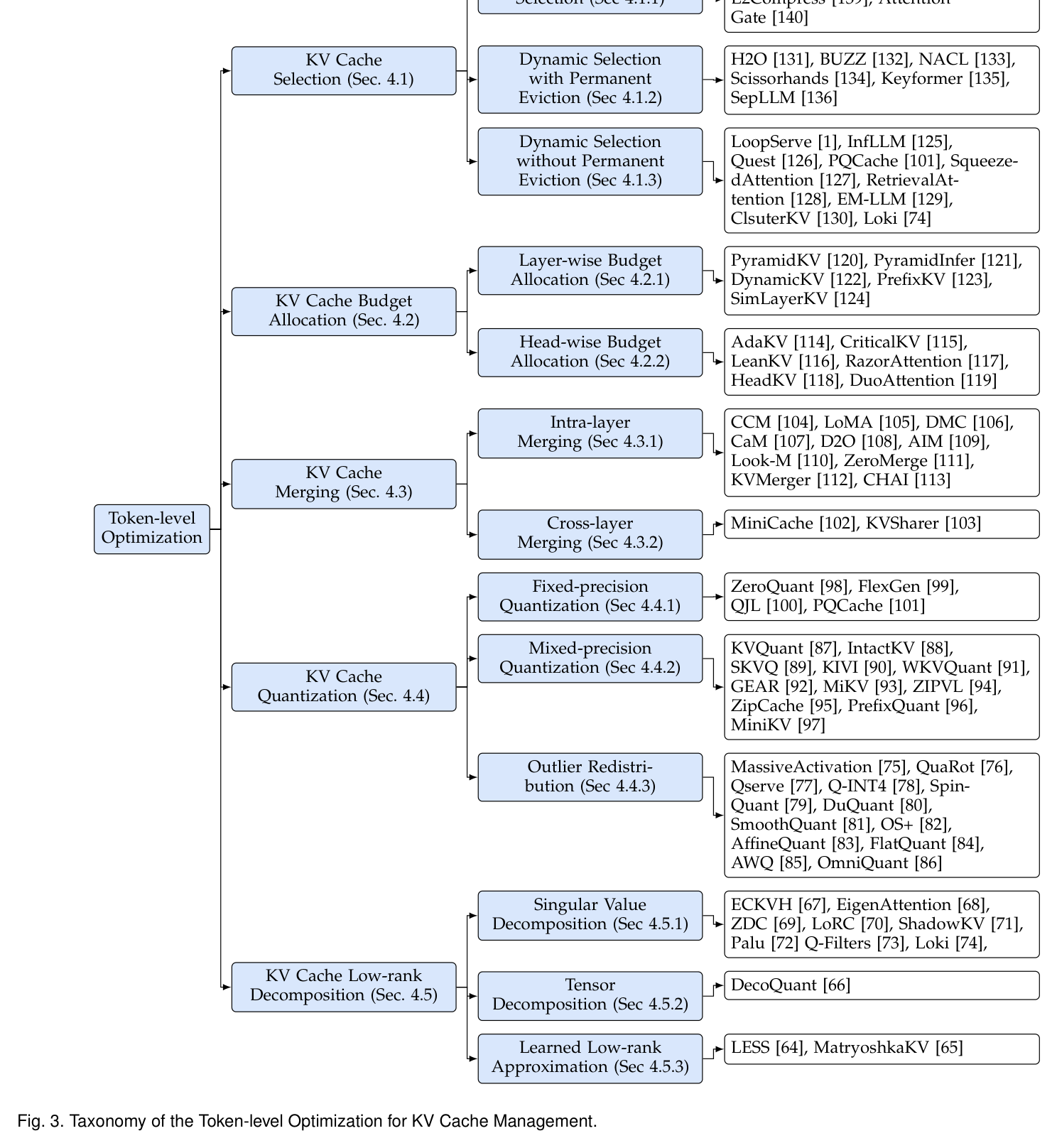

    Figure 3: Token-level optimization taxonomy

    Paper Figure 3: Token-level 优化子分类。Selection 是最成熟方向（21 种方法），quantization 和 merging 各有 10+ 种方案。

    Token-level 五大子方向中，Selection 可进一步分为 static（一次性 prefill 后压缩）和 dynamic（解码过程中持续更新），dynamic 又分 permanent eviction 和 non-permanent（offload to CPU）两支。

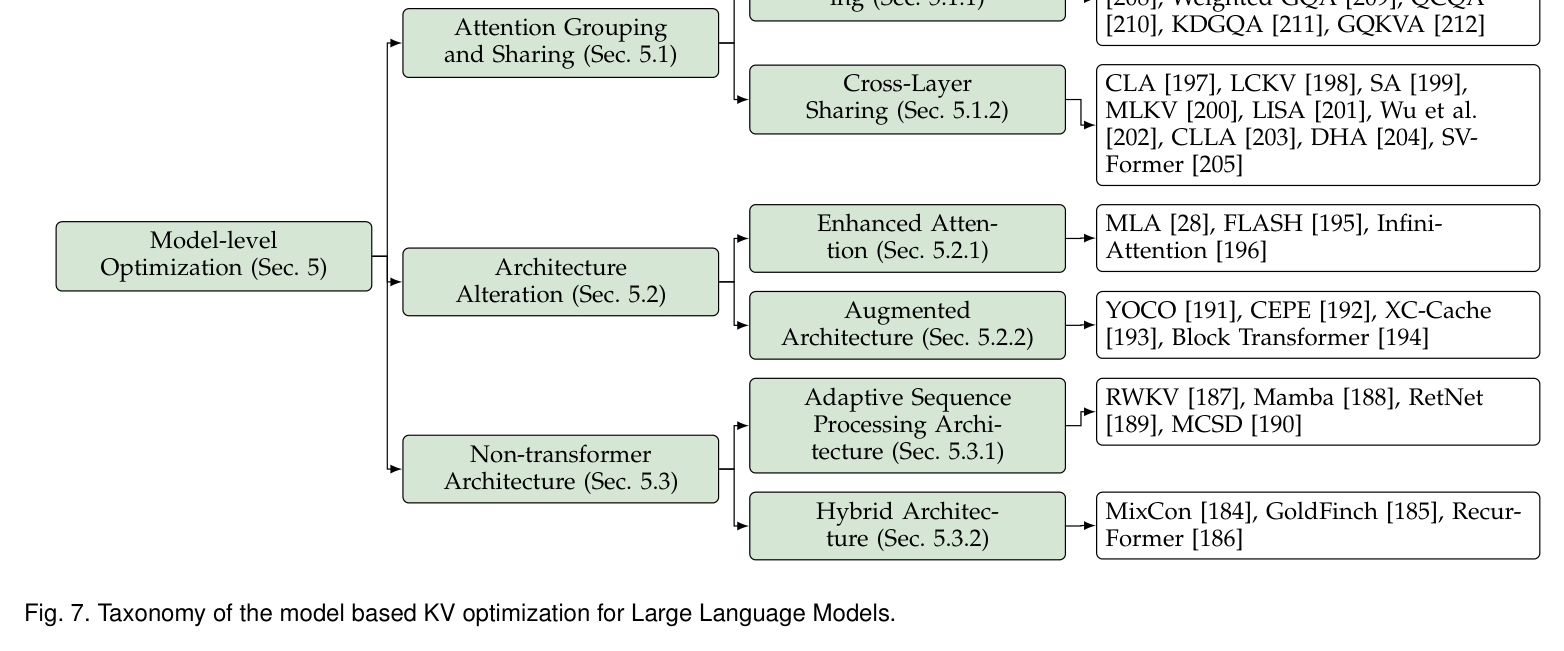

    Figure 7: Model-level optimization taxonomy

    Paper Figure 7: Model-level 优化子分类。从 MQA→GQA 到跨层共享再到非 Transformer 架构，压缩比逐步提升但代价也逐步增大（需更多重训）。

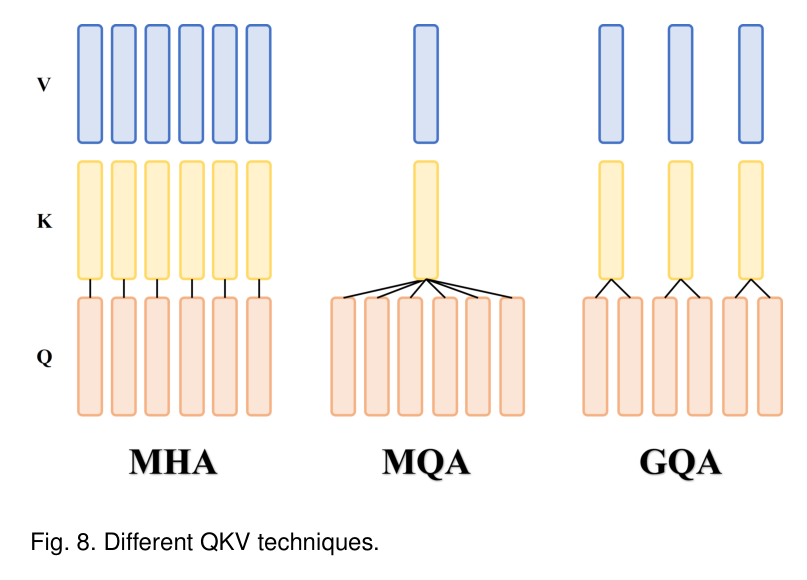

    Figure 8: QKV sharing techniques

    Paper Figure 8: 不同 QKV 共享技术比较。MHA → MQA → GQA → 跨层共享的演进路径清晰展示了 KV head 减少的递进策略。

    graph TD subgraph "KV Cache Management Taxonomy" ROOT[KV Cache Optimization] --> TL[Token-level
    Training-free] ROOT --> ML[Model-level
    Requires retraining] ROOT --> SL[System-level
    Infrastructure] TL --> SEL[Selection
    H2O/StreamingLLM/SnapKV] TL --> BUD[Budget Allocation
    PyramidKV/DuoAttention] TL --> MER[Merging
    D2O/KVMerger/MiniCache] TL --> QUA[Quantization
    KVQuant/KIVI/GEAR] TL --> LR[Low-rank
    LoRC/Palu/LESS] ML --> GS[Grouping/Sharing
    GQA/CLA/MLKV] ML --> AA[Architecture
    MLA/YOCO] ML --> NT[Non-Transformer
    Mamba/RWKV] SL --> MM[Memory Mgmt
    PagedAttention/vTensor] SL --> SC[Scheduling
    RadixAttention/FastServe] SL --> HW[Hardware-aware
    FlashAttention/NEO] end

    §4 作者证明 #

    本文为综述论文，形式化内容集中于 §2 的 KV cache 复杂度分析。

    符号表 #

    符号定义
    $L$Transformer 层数
    $h$每层注意力 head 数
    $t_c$已缓存的 token 数
    $d_k, d_v$key/value 维度
    $d_x$输入嵌入维度
    $\mathbf{\hat{K}}_i^{t-1}, \mathbf{\hat{V}}_i^{t-1}$已缓存的 KV 矩阵

    核心方程 #

    KV cache 节省的计算量（Eq. 10）：

    $$O(L \cdot h \cdot t_c \cdot t \cdot (d_k + d_v) + L \cdot h \cdot t_c \cdot (\Delta_1 + \Delta_2))$$

    物理意义：节省的计算与缓存 token 数 $t_c$ 线性正比。第一项是 attention 计算节省（$t_c$ 个 token 不需重新计算 QK + V 乘法），第二项是 QKV projection 和 output linear 层的节省。

    KV cache 额外空间（Eq. 11）：

    $$O(L \cdot h \cdot t_c \cdot (d_k + d_v) \cdot \text{sizeof}(\text{Float16}))$$

    物理意义：空间与 $L \cdot h \cdot t_c$ 线性增长。这是一个 time-space tradeoff —— 缓存越多 token，计算节省越大，但内存消耗也线性上升。当 $t_c$ 接近 GPU HBM 容量极限时，必须引入压缩/选择/offload 策略。

    6 项检查 #

    1. 量纲一致性：Eq. 10 和 Eq. 11 量纲正确（FLOP count 和 bytes）
    2. 边界行为：$t_c = 0$ 时节省为 0（无 cache 则无节省）；$t_c \to \infty$ 时空间无界增长（motivates 压缩）
    3. 单调性：节省计算量对 $t_c$ 严格单调递增，空间消耗亦然 —— 无最优内点，需外部约束（memory budget）
    4. 假设检验：模型假设 KV cache 全量保留（不压缩/不选择），这正是后续三层 taxonomy 要打破的假设
    5. 与实验对应：survey 未做自身实验，但被引方法的实验验证了该复杂度模型的预测
    6. 模型局限：未建模内存带宽、PCIe 传输、调度开销等系统因素 —— 这些由 §6 system-level 方法补充

      7. §5 实验与数据 #

      作为 survey 论文，本文的"实验"是对现有方法的系统对比与 benchmark 汇总。

      KV Cache Selection 方法对比 #

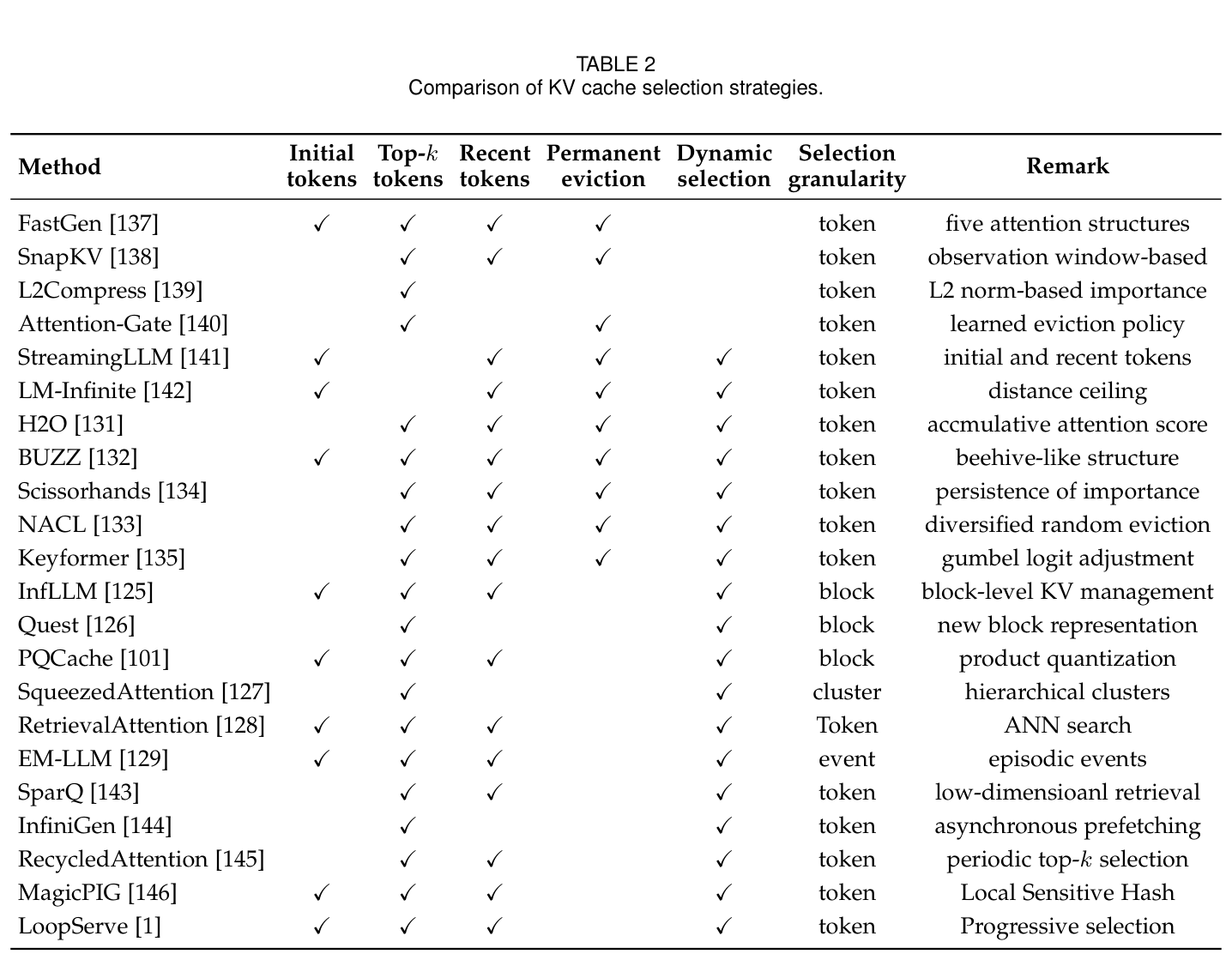

      Table 2: KV cache selection strategies comparison

      Paper Table II: 21 种 KV cache selection 策略的系统比较。关键维度包括：是否保留 initial tokens（attention sink），是否永久驱逐，选择粒度（token/block/cluster/event），以及是否支持动态更新。

      核心发现：

      • Attention sink 效应被 6/21 方法利用（StreamingLLM, H2O 等），说明初始 token 的高注意力权重是普遍现象
      • 永久驱逐方法（H2O, Scissorhands 等）在 needle-in-a-haystack 任务上有性能退化风险
      • Block-level 粒度方法（InfLLM, Quest）在长序列场景下 overhead 更低

      Quantization 方法对比 #

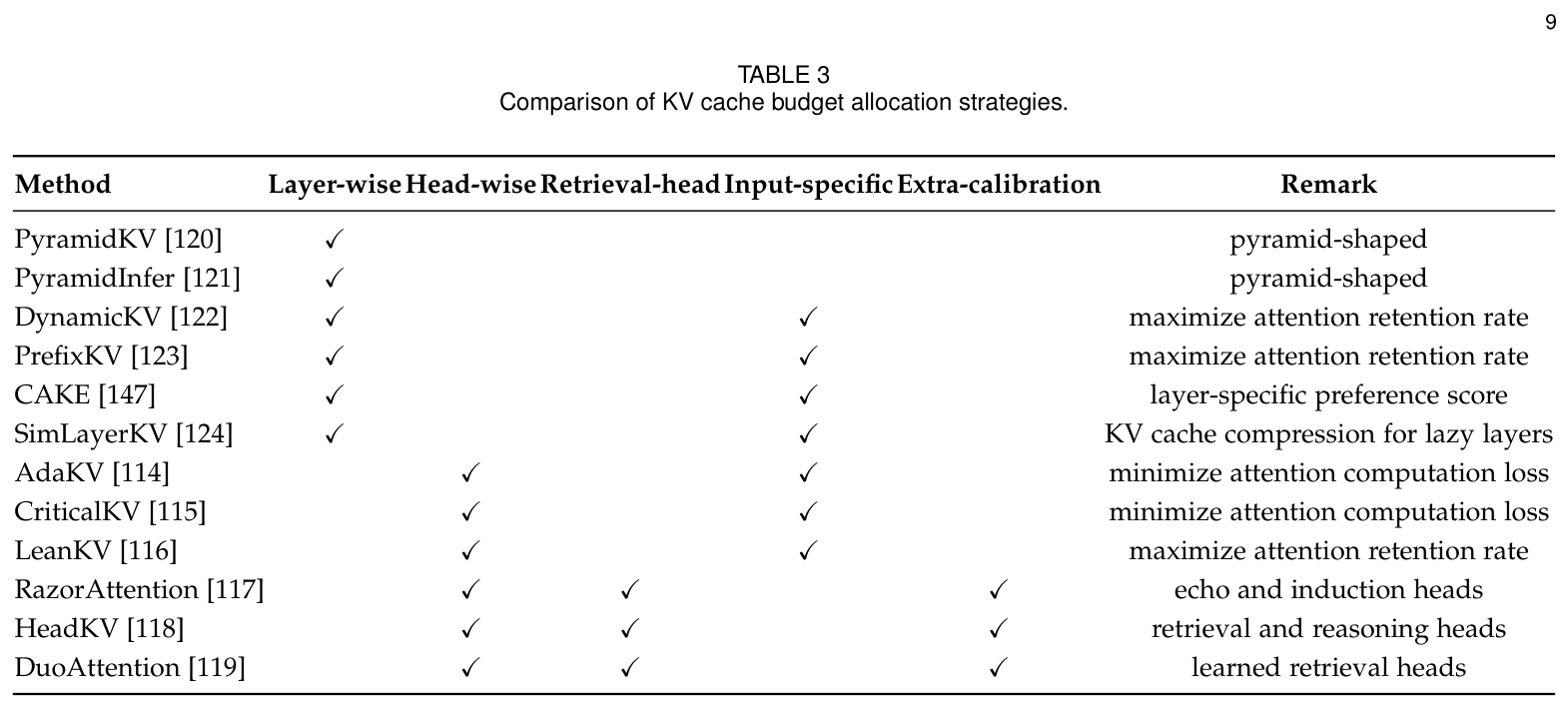

      Table 3: Budget allocation comparison

      Paper Table III: KV cache budget allocation 策略比较。Layer-wise 分配（PyramidKV）与 head-wise 分配（AdaKV, DuoAttention）形成两大流派。

      关键张力：PyramidKV 给下层更多预算 vs. retrieval-head 研究表明下层很少有 retrieval heads —— 这一矛盾暗示最优分配是 task-dependent 的。

      Benchmark 覆盖 #

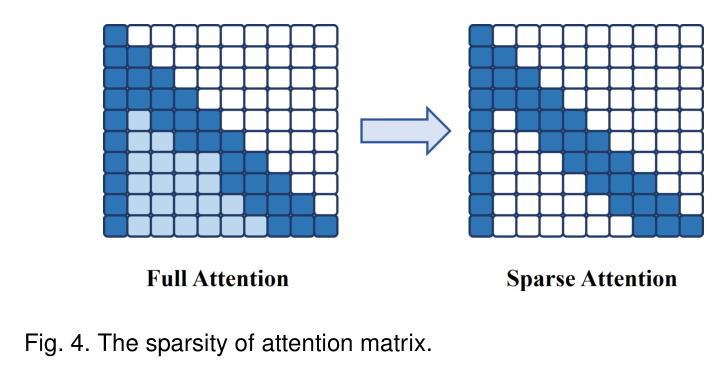

      Figure 4: Attention matrix sparsity

      Paper Figure 4: 注意力矩阵的稀疏性可视化。大部分 attention weight 集中在少数 token 上，验证了 KV cache selection 的基本假设 —— 只需保留 "Heavy Hitter" tokens 即可维持性能。

      评测基准分三类：

      • 长上下文文本（13 个）：LongBench, RULER, L-Eval 等，覆盖 QA/摘要/推理/检索
      • 多模态（10 个）：Video-MME, MLVU 等，覆盖视频理解
      • 度量（20 种）：从 Exact Match 到 BERTScore，跨越 precision-oriented 和 generation-oriented

      §6 论证链 #

      步骤论点支撑推进
      1KV cache 是 LLM 推理的关键瓶颈§2.2.2 复杂度分析：空间 $O(L \cdot h \cdot t_c)$，bandwidth-bound 访问模式需要系统性的优化框架
      2注意力具有内在稀疏性§4.1 Fig.4 实证 + Heavy Hitter 发现 + Attention Sink 现象Token-level selection/eviction 有理论基础
      3Token-level 方法无需重训即可压缩 KV cache§4: 5 大子方向（选择/预算/合并/量化/低秩）互补覆盖但受限于固定架构，压缩比有天花板
      4Model-level 修改可从根源减少 KV 需求§5: GQA → 跨层共享 → 非 Transformer 架构，MLKV 压缩至 GQA 的 1%但需重训，部署成本高
      5System-level 优化在不改动模型/算法时仍有巨大空间§6: PagedAttention 消除碎片，RadixAttention 复用前缀，异构 offload 扩展容量三层正交可组合
      6跨层级集成是最大未探索空间§8 结论：组合爆炸导致 cross-category integration underexplored未来工作的核心方向

      论证逻辑：从问题（KV cache bottleneck）→ 观察（attention sparsity）→ 三层解法（token/model/system）→ gap（cross-layer integration）。每一层的讨论都以"Summary and Future Directions"收尾，指向跨层协同的缺失。

      §7 实现 cross-reference #

      [实现未公开] — 本文为纯 survey，无自身代码实现。

      被 survey 的关键开源实现 #

      方法代码状态仓库
      vLLM/PagedAttention开源vllm-project/vllm
      FlashAttention开源Dao-AILab/flash-attention
      StreamingLLM开源mit-han-lab/streaming-llm
      H2O开源FMInference/H2O
      SnapKV开源FasterDecoding/SnapKV
      SGLang/RadixAttention开源sgl-project/sglang
      Mamba开源state-spaces/mamba
      RWKV开源BlinkDL/RWKV-LM
      DeepSeek-V2 (MLA)开源deepseek-ai/DeepSeek-V2

      关键实现细节 #

      1. Attention sink 位置固定性：StreamingLLM 和 KVQuant 均发现初始 token 的 attention 异常高 —— 在实际部署中，这些 "sink" token 必须以全精度保留（FP16），否则生成质量显著退化。这是一个 easy-to-miss 的实现细节，多数量化方案的代码中通过 hardcode 前 N 个 token 不压缩来处理。
        1. Pre-RoPE vs Post-RoPE quantization：KVQuant 发现 key 的 outlier 在 RoPE 之前集中在特定 channel，但 RoPE 旋转后 magnitude 分布变得不规则。正确的实现必须在 RoPE 应用之前对 key 做 per-channel quantization，在 RoPE 之后则需改用 per-token quantization —— 顺序错误会导致量化误差放大数倍。
