TokenSim — 深度解析（L2） #

1. TL;DR #

一个基于 SimPy 离散事件引擎的 LLM 推理系统模拟器：把可插拔的算子级 compute

backend（如 GenZ）与用户可自定义的两级调度器 + 细粒度内存管理器拼在一起，从

真实数据集采样动态请求负载，输出延迟分布与内存时序，对真实 vLLM 部署误差 <1%，

并首次支持 prefill/decode 分离（disaggregation）模拟。

2. Q1 / Q2 / Q3 #

Q1 — 痛点（这篇要解决什么） #

已有 LLM 推理模拟器（GenZ、LLMCompass）把输入限制为单请求或单 batch，只报告

单条 test case 的延迟与内存占用。但真实 serving 面对成百上千并发请求：用户满意度

绑定在尾延迟分布上，内存占用随请求进出动态变化。缺乏 continuous batching /

动态负载支持的模拟器，对真实工作负载给出的指标严重失真（§IV-A 就是用来证明这一点的）。

Vidur 用 random-forest 回归估算算子时间引入额外误差且每次运行前需 ~400s 预训练；

LLMServingSim 慢于实时且难以适配新模型/硬件。没有任何模拟器支持 prefill/decode 分离。

Q2 — 方法（怎么做的） #

TokenSim 用离散事件仿真把推理系统拆成四个可替换模块：

(i) 从数据集 + 参数生成动态请求流的 workload generator；

(ii) 两级调度器（global scheduler 分派请求到 worker，每个 worker 的 local scheduler

在 iteration 之间决定请求去留），二者均为用户自定义函数；

(iii) 任意粒度（block / token / byte）的内存管理器，跨节点组成一个大内存池，并含

一个通信模型按带宽算 KV cache 传输时延；

(iv) 可插拔的 compute simulator（如 GenZ）负责一次 iteration 的算力时间。

核心技术壁垒（THE single hardest-to-replicate insight）：不是任何单一模块，而是

"breakpoint（算子级钩子）+ 两级调度器"这套抽象——它让 disaggregation 这类跨

worker 的 KV cache 迁移只需两行代码即可表达（在模型配置末尾挂 breakpoint：local

scheduler 把带新 token 的请求交回 global scheduler，global scheduler 再派给 decode

设备）。把"调度策略"与"硬件时间模型"彻底解耦、并让前者在算子级别可编程，是让同一个

模拟器覆盖 continuous batching / disaggregation / memory pool 三类异构优化而无需改内核

的关键，也是最难复刻的设计取舍。

Q3 — 结果（验证到什么程度） #

• 对真实 vLLM v0.6.2（LLaMA2-7B / A100 / 2000 条 ShareGPT 请求，多档 QPS）：throughput

几何平均误差 $0.109\%$；P50 / P99 / max 请求延迟误差 $0.6\%$ / $0.254\%$ / $0.337\%$，

整体 <1%。延迟 CDF 与真实硬件高度重合（Fig 5）。

• 对 SOTA 模拟器：精度高于 Vidur 与 LLMServingSim（Table II），且无需 Vidur 的 ~400s

预训练，运行更轻量灵活。

• 首次验证 disaggregated prefill/decode 模拟（对标 DistServe，2×A100，Fig 7）。
• 用它跑出 7 条对系统优化的反直觉洞见（§5 展开）。

⚠️ 存疑：Table II 标称"latency percentage difference"，但数值（2.7~13）随请求数单调增长

且各模拟器与"Local 真实硬件"高度接近——更像是总耗时(秒)而非百分比误差，与 §III-C

的 <1% 声明无法调和。这是论文自身未澄清的一处内部矛盾。

3. 架构 / 方法图 #

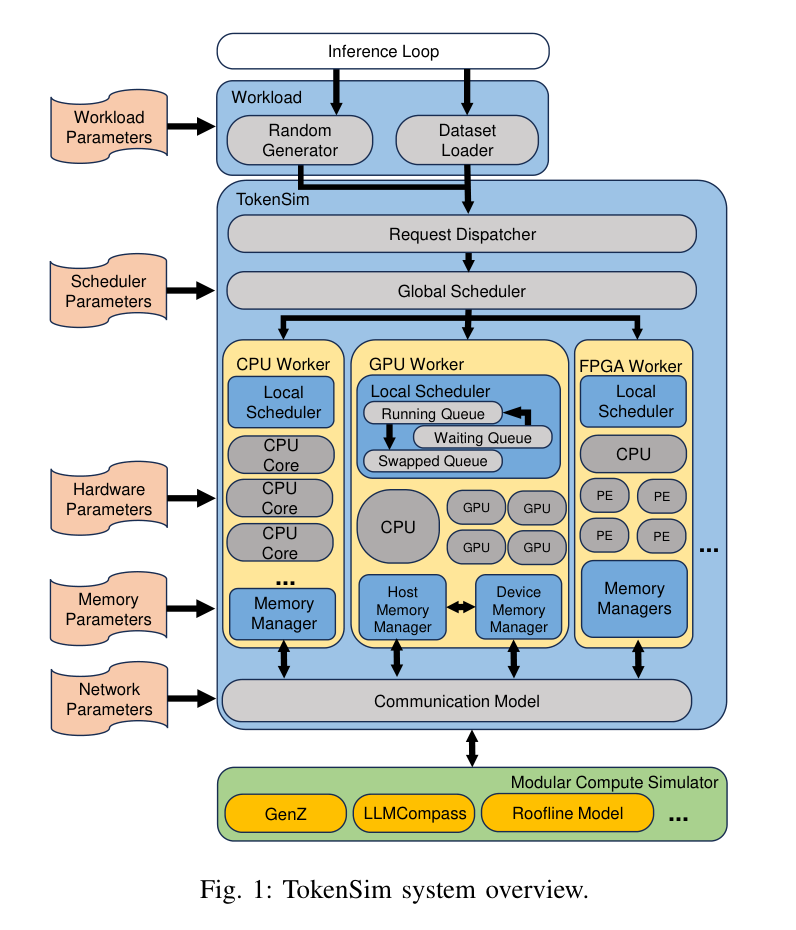

Paper's Figure 1（caption: "TokenSim system overview."）。 系统运行在一个跟踪全体

worker 仿真时间的 inference loop 中：workload 从数据集+参数生成 → dispatcher 交给

global scheduler → 按用户设定分派到各 worker。每个 worker 并发运行，由 **local

scheduler（多种算法）驱动，并与监控设备内存利用率的 memory manager** 协作。一旦

scheduler 为某次 iteration 组好 batch，就把信息送给 compute simulator（如 GenZ） 求

iteration 时间；发生跨设备数据搬运时，communication model 依网络参数连接 memory

manager 计算传输时延。读者应注意：compute backend 是可换的插槽，这正是它能覆盖多种硬件

配置的原因。

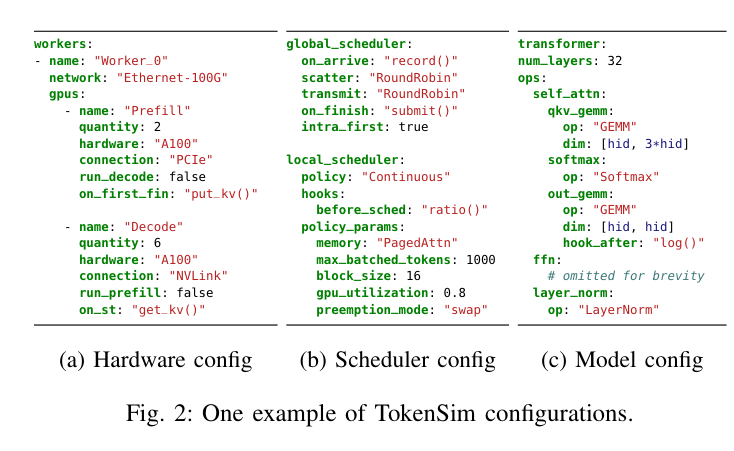

Paper's Figure 2（caption: "One example of TokenSim configurations."）。 配置文件是用户

表达 global/local scheduler、模型结构与 breakpoint 的地方——把调度策略当配置而非内核代码，

是这套模拟器"可扩展"的落点。

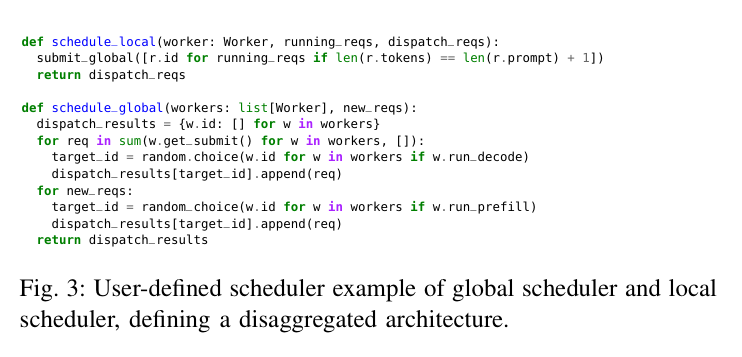

*Paper's Figure 3（caption: "User-defined scheduler example ... defining a disaggregated

architecture."）。* 展示 global + local scheduler 两个用户函数如何配合：global scheduler

可访问当前 worker 数、硬件类型、并发请求数，且可有状态（记录每 worker 已派请求数以做

load-aware 调度）；local scheduler 访问当前任务队列与内存利用率。disaggregation 正是靠在

模型配置末尾挂 breakpoint、两行代码把请求在 prefill/decode worker 间转交实现的。

请求生命周期（framework 视角补充：sequenceDiagram） #

原文没有单独的时序图，这里用 Mermaid 补上调度决策与 KV 迁移的先后关系（结构信息，

raster 图未覆盖）：

Scheduler 作为一等公民：queueing discipline 由用户函数决定（可实现 FCFS / load-aware

/ SLO-aware），batching 决策发生在每次 iteration 之间（continuous batching 语义）。

内存管理器与调度器分离：分配单元可为 block / token / byte，KV cache 传输走独立的

communication model。跨节点通信：由 memory bandwidth 参数化，支持顺序与并发（预加载

buffer）两种 overlap 模式。

4. 作者证明 #

无形式化作者证明 — 仅实证。

这是一篇模拟器系统论文，没有吞吐/延迟闭式模型，也没有 notation table、单调性或凸性证明。

其"正确性"完全由实测对齐支撑：对 vLLM、Vidur、LLMServingSim、DistServe 的误差实验。

框架论文常见的 performance model（λ, μ, B, T_M, N_p 等）在此缺席。

一个形式化模型若存在，本可澄清的几处（记为"模型本应回答但论文未回答"）：

1. §V 的 $2\times 312$ 算力阈值——decode 能力上限的来源无推导、无单位、无硬件语境；一个

roofline 式模型（compute vs. HBM BW 的 min 关系）本可给出这个拐点的物理意义（312 恰为

A100 fp16 TFLOPS，疑似 2 张 prefill 卡的累计算力，但论文未点明）。

2. §IV-E memory cache 在 $\leq 32$ token 输出下收益递减、~64 token 达峰的阈值机制未给模型；

一个"检索 800ns/block 固定开销 vs. 重算节省"的收支模型本可解释 32 这个转折点。

3. §IV-C1 "prefill/decode 最优比主要取决于 output length"——若有排队论/吞吐模型，可判定

最优是内点还是边界解，以及 input length 的二阶作用为何被降级为"primarily"的次要项。

首序核对（first-order sanity，非拟合）：论文自报的 disaggregation 案例数字可被内部一致性

粗核——预算 5 张 A100 时，1×A100(prefill) + 7×G6-Aim(decode) 吞吐 $29.1$ vs.

2×A100(prefill)+... 的 $24.7$，与 Finding 4"预算受限时 PIM 划算、但受 slot 数限制不能全替

A100"一致；8 设备的 slot 上限（PCIe 槽位）是这些结论的硬约束，可自洽核验。

六项最低核对以"无形式化作者证明"替代——本条已列出模型缺席下的 3 处论证空缺 + 1 处首序核对。

---

5. 实验与数据 #

5.1 精度验证（对真实 vLLM） #

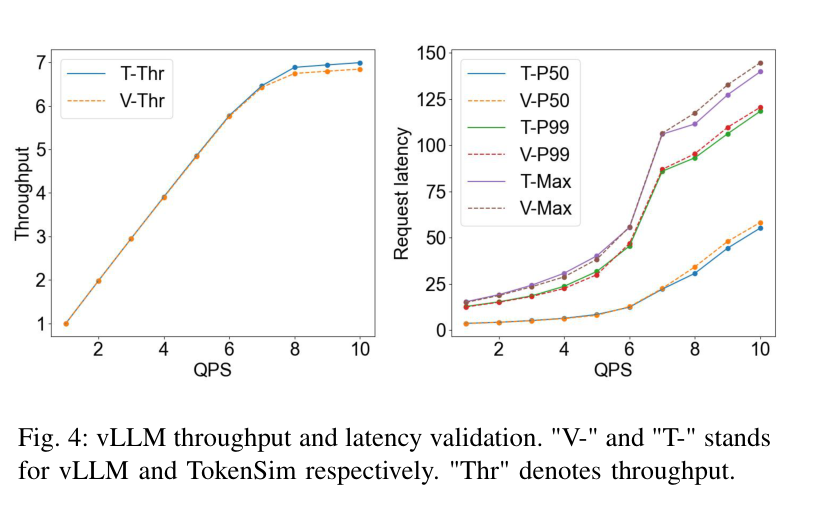

Paper's Figure 4（"V-"=vLLM，"T-"=TokenSim，"Thr"=throughput）。 在多档 QPS 下 TokenSim

的吞吐/延迟曲线贴合 vLLM 实测。几何平均误差：throughput $0.109\%$；P50/P99/max 延迟

$0.6\%$/$0.254\%$/$0.337\%$。注意 throughput 匹配显著优于 P50 延迟匹配——尾部行为更难拟合。

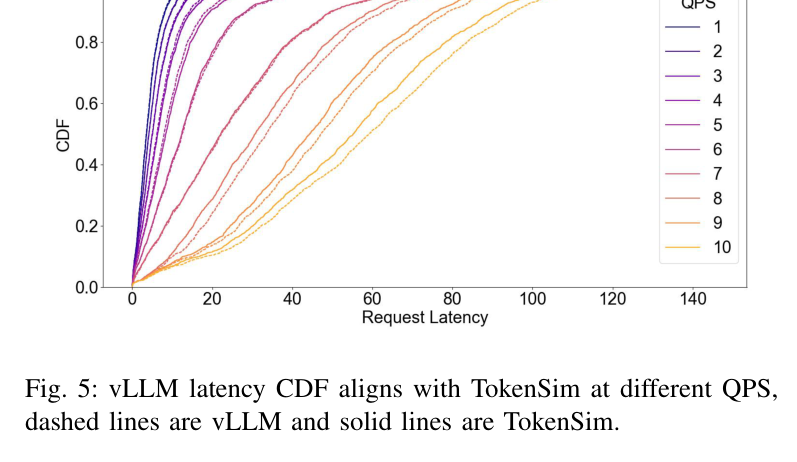

Paper's Figure 5。 不同 QPS 下 CDF 曲线几乎重合，支撑 <1% 的整体精度声明。这是"动态负载

下延迟分布"这一被旧模拟器忽视指标的直接证据。

5.2 对 SOTA 模拟器（精度 + 运行时） #

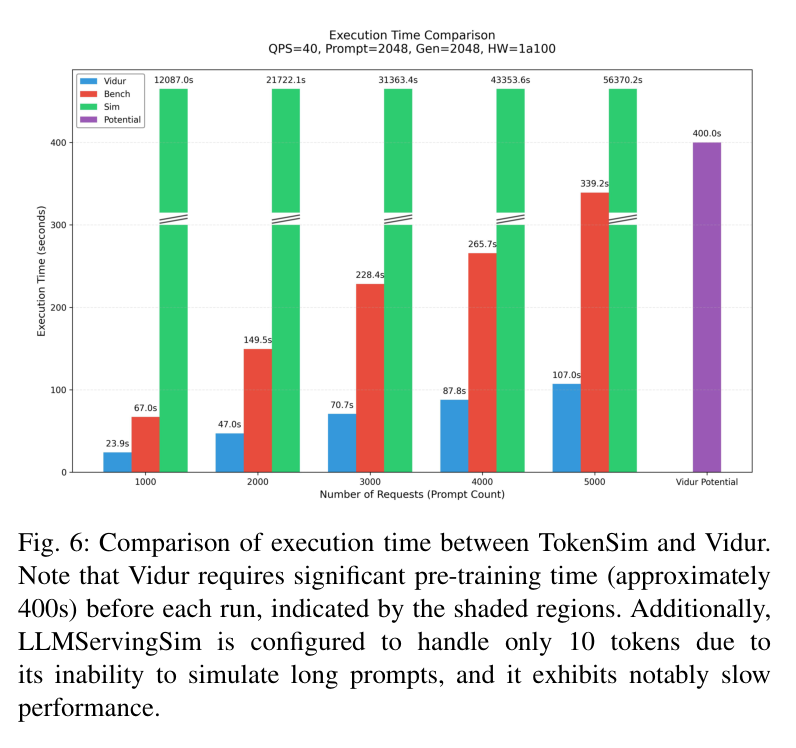

Paper's Figure 6。 Vidur 每次运行前需 ~400s 预训练（阴影区）；LLMServingSim 仅能处理

10 token 且慢于实时。TokenSim 单次运行虽略长于 Vidur 的已训练运行，但省掉预训练——在

需要反复调参、随机化失效的配置验证阶段，总期望时间占优。

TABLE II — 各模拟器相对真实硬件的延迟差（请求数 100–500）：

Request num	100	200	300	400	500
Local (real)	2.756	5.246	7.819	10.371	12.981
Vidur	2.371	4.698	7.246	9.935	12.122
TokenSim	2.592	5.089	7.587	10.095	12.593
LLMServingSim	2.556	5.056	7.557	10.056	12.556

论文归因于其 block 粒度内存仿真——避免了 MLP 仿真的粗粒度近似。⚠️ 但 TokenSim 每档都

比 Vidur 更远离 Local 真值（2.592 vs 2.371 …），"更高精度"的表述与本表数值方向相反；且

数值量级（2~13）与 §III-C 的 <1% 无法调和，疑为总耗时(秒)误标为百分比。

5.3 首个 disaggregated PD 模拟验证 #

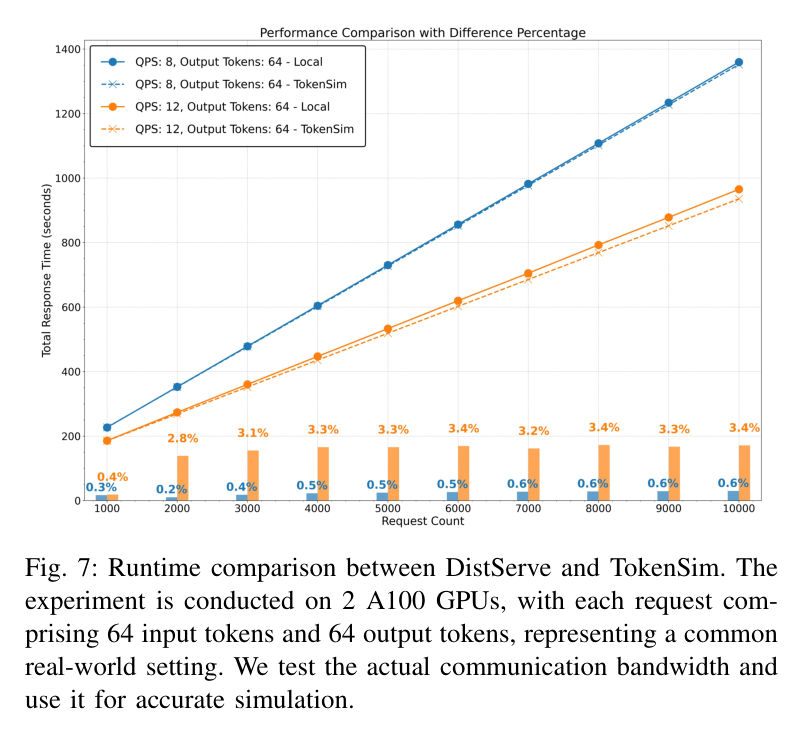

Paper's Figure 7。 对标 DistServe，实测 GPU 间带宽后用于配置 TokenSim，请求 1000–10000，

QPS=8。误差来源：KV cache 总线传输在大请求量下的波动累积；DistServe 底层 SwiftTransformer

runtime 未被建模（低请求量时该误差更明显）。

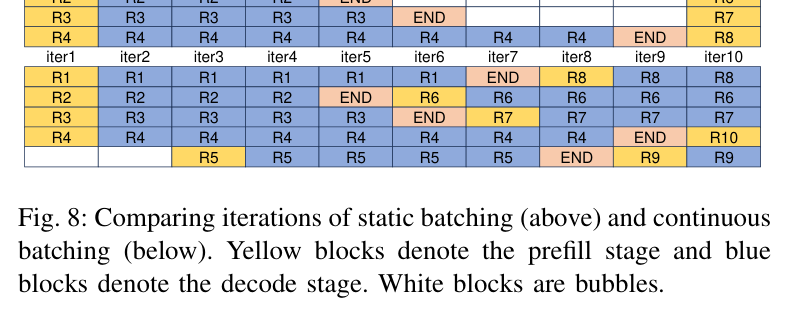

5.4 六大系统优化案例（load-bearing figures） #



Paper's Figure 8（黄=prefill，蓝=decode，白=bubble）。 静态 batching 中短请求必须等长请求

完成 → 系统气泡；continuous batching 在批处理途中插入新请求填满气泡。这解释了为何必须

仿真 continuous batching 才能准确预测行为（Finding 1）。

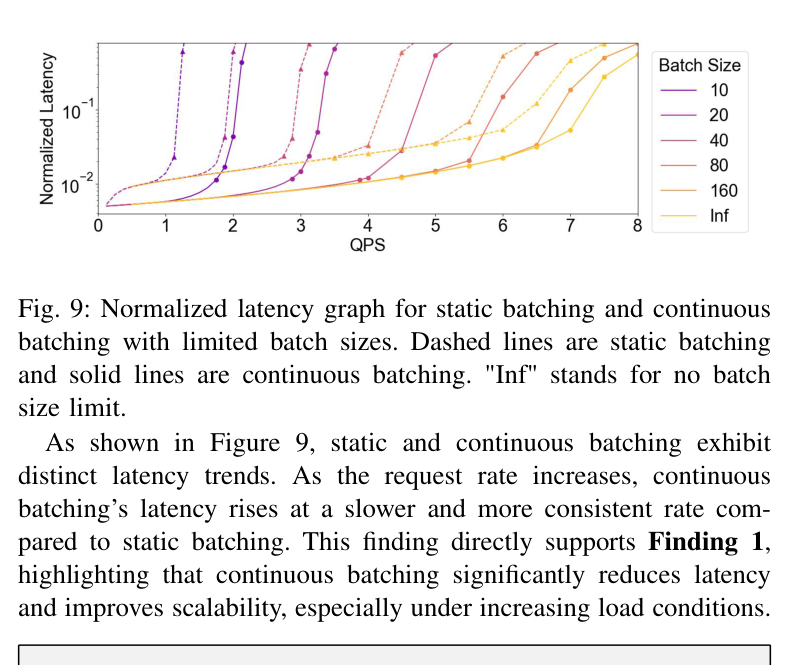

Paper's Figure 9（虚线=静态，实线=continuous，'Inf'=无 batch 上限）。 请求率上升时

continuous batching 延迟增速更慢更平稳，尤其高负载下——Finding 1 的量化证据。

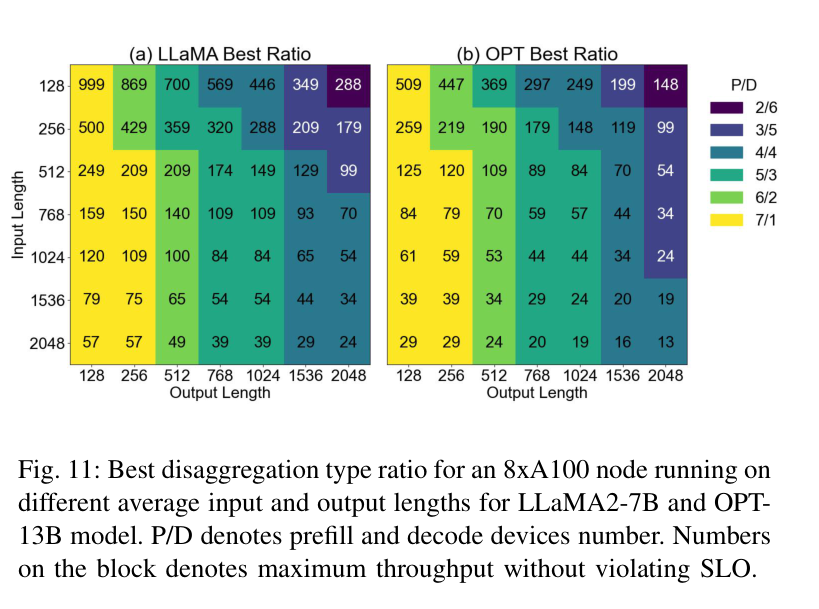

Paper's Figure 11（P/D=prefill/decode 设备数，块上数字=不违反 SLO 的最大吞吐）。 输出越长

越需要更多 prefill 节点；输出增长时较短输入允许更多 prefill 节点转作 decode——Finding 3：

最优 P/D 比主要由 output length 决定。

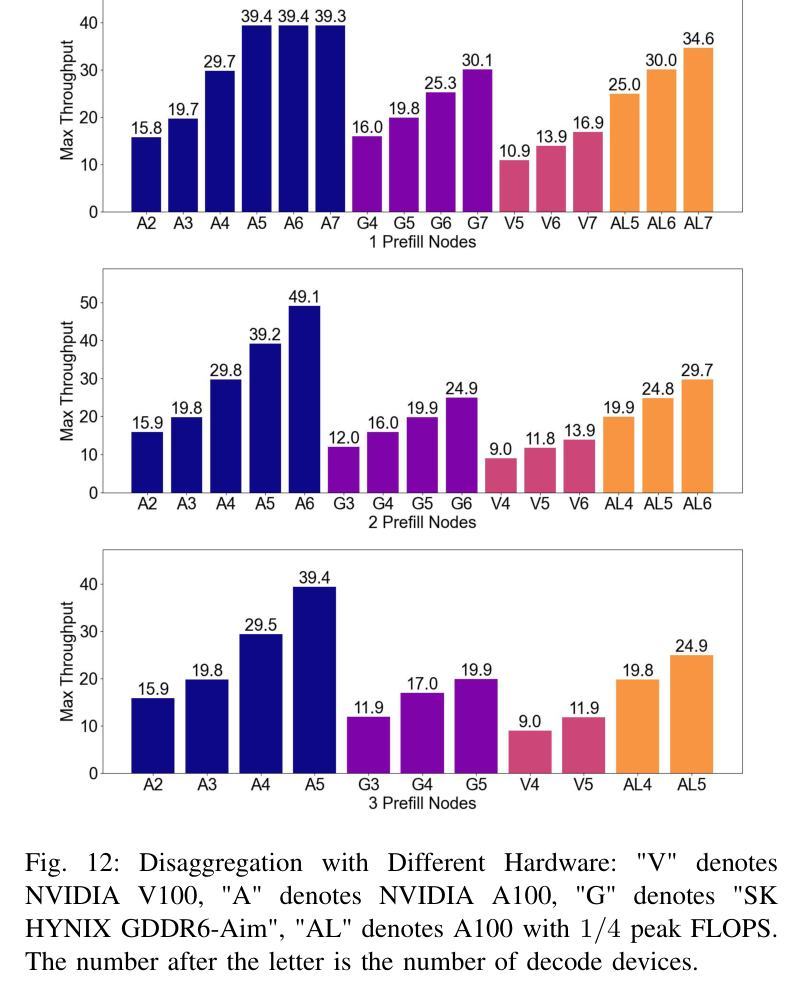

Paper's Figure 12（V=V100，A=A100，G=G6-Aim PIM，AL=1/4 算力 A100，字母后数字=decode 设备数）。

预算 5 张 A100 时，1×A100 + 7×G6-Aim 吞吐 $29.1$，省近一张 A100 成本却接近同吞吐；用 2 张

A100 作 prefill 反而降到 $24.7$——Finding 4：预算受限时 PIM 是划算的 decode 替代，但受

节点 slot 数限制不能全替 A100。

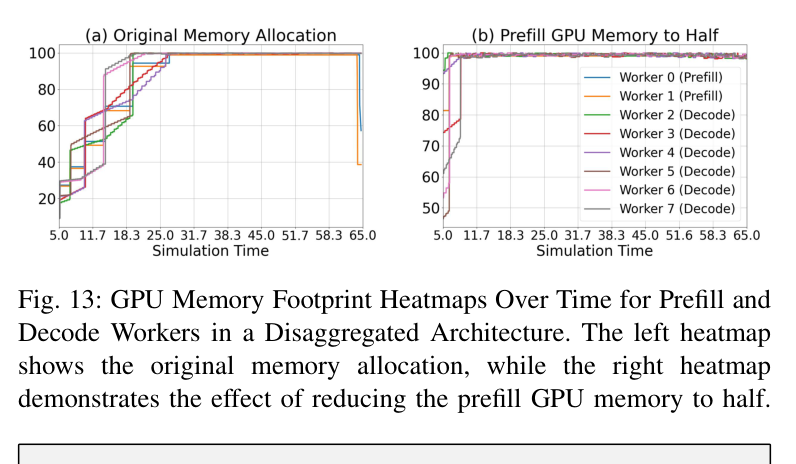

Paper's Figure 13。 prefill 阶段持续内存占用显著低于 decode（decode 需持续持有 KV cache 做

自回归）。把 prefill GPU 内存减半后吞吐几乎不变——Finding 5：prefill 内存分配可下调。



Paper's Figure 15（Ori=原 A100，T=算力，C=容量，B=带宽；C2 倍容量，-C2 半容量）。 容量

$\frac{1}{4}$–$4\times$、带宽 $\frac{1}{8}$–$4\times$ 对 prefill 吞吐几乎无影响；算力显著影响，

但累计算力达 $2\times312$ 后触及 decode 能力上限不再提升——Finding 7：disaggregated 下

prefill 更吃算力而非容量/带宽，说明 A100 的容量与带宽对 prefill 是过剩的。

Fig 10（限制 GPU 内存利用率 → mTPOT/TTFT SLO 下吞吐，Finding 2）与 Fig 14（multi-turn memory cache 的 P99 延迟，Finding 6）见 §6 论证链，未内嵌以控制篇幅。

Workload characterization — 赢在哪、输在哪（framework 必填） #

Workload regime	TokenSim 揭示的赢家	对照	为什么
短提示、低并发	continuous≈static 差距小	static batching	气泡少，动态调度收益有限（Fig 9 低 QPS 段）
长提示、高并发	continuous batching	static batching	气泡多、尾延迟被动态填充压平（Finding 1）
内存紧张 + SLO	限制 max mem ratio	最大化 batch	预留内存减少抢占，改善尾延迟（Finding 2）——最大化 batch 反而输
长输出 disaggregation	多 prefill 节点	固定 P/D 比	输出越长 decode 越吃紧，需更多 prefill 转 decode（Finding 3）
预算受限 decode	PIM(G6-Aim)	全 A100	半价近似吞吐，但受 slot 数限制（Finding 4）；预算充裕时 A100 反超
多轮短输出	memory cache	无缓存	~64 token 输出处等效翻倍请求率；≤32 token 收益递减（Finding 6）

---

6. 论证链（paper-internal，≥3 步） #

#	主张	论文内依据	推进到
1	旧模拟器对动态负载失真	单请求/单 batch 输入，无 continuous batching（§I, §II-C）；Fig 8 展示静态 batching 的气泡	需要一个支持动态请求流 + 算子级可编程调度的模拟器
2	离散事件 + 两级调度 + 细粒度内存 = 可覆盖三类优化	SimPy 引擎（§III）；breakpoint 两行代码表达 disaggregation（§III-A）；block/token/byte 内存管理（§III-B）	得到一个模块可替换、策略可配置的架构（Fig 1）
3	该架构精度足够可信	vLLM 误差 <1%（§III-C, Fig 4/5）；对 Vidur/LLMServingSim 更省预训练（§III-D, Fig 6）；首验 DistServe 分离（Fig 7）	可用它做"若无真机则难做"的优化探索
4	continuous batching 在高负载下降延迟	Fig 9 归一化延迟增速更平（§IV-A）	Finding 1；进而问内存限制如何交互
5	最大化 batch 非普适最优	抢占伤尾延迟；限制 max mem ratio 在 mTPOT/TTFT SLO 下提升吞吐（Fig 10, §IV-B）	Finding 2；进而问分离架构的设备配比
6	最优 P/D 比由 output length 主导	Fig 11 在 8×A100 上扫描 input/output 长度（§IV-C1）	Finding 3；进而问 decode 能否换更便宜硬件
7	PIM 是预算受限下的 decode 替代	Fig 12：1A+7G6-Aim=29.1 优于 2A 方案 24.7，受 slot 限制（§IV-C2）	Finding 4；进而看两阶段内存足迹
8	prefill 内存足迹低、可下调	Fig 13 热力图；减半后吞吐几乎不变（§IV-D）	Finding 5；进而看 multi-turn 缓存
9	memory cache 对短输出多轮最有效	Fig 14：~64 token 等效翻倍请求率，≤32 token 递减（§IV-E）	Finding 6；进而做 prefill 硬件参数敏感性
10	prefill 吃算力不吃容量/带宽	Fig 15：容量/带宽大范围变化无影响，算力主导且有 $2\times312$ 上限（§V）	Finding 7；总结 A100 容量/带宽对 prefill 过剩

---

7. 实现 cross-reference #

代码公开：https://github.com/pku-lemonade/TokenSim（论文 §0 Para 2）。L1 未抓取具体

file:line，故以下为架构级指引而非行号引用；需精确定位时应回到该 repo 核对。

• 离散事件引擎：SimPy 4.1.1（ref [21]）——active component（worker/device）注册进

environment，仿真时间由事件推进；可在无 GPU 的个人电脑上跑。

• compute backend 插槽：GenZ（ref [10]）作为默认 iteration-time 后端，接口设计为可换

（§III Para 3 "supports diverse compute simulators"）。[实现未公开具体接口签名]

• breakpoint 机制（关键实现细节 1）：在模型配置文件末尾追加算子级 hook；默认

breakpoint 在每 token 生成后触发调度器。disaggregation 只需两条 hook：local scheduler

把带新 token 的请求交回 global scheduler、global scheduler 派往 decode 设备（§III-A

Para 3–4）。这是"两行代码实现分离"这一卖点的落地点，易被忽略。

• 通信模型（关键实现细节 2）：输入 = cache 位置(host/device) + 数据大小 + 带宽，输出 =

传输时间；靠 SimPy 事件驱动支持 sequential 与 concurrent（预加载 buffer）两种 overlap，

调大 buffer 可逼近 ideal multi-preloading（§III-B Para 4–5）。多轮缓存实验中检索时延取

固定 800 ns/block（ref [18]，§IV-E），无敏感性分析——移植时需自行参数化。

• 内存管理粒度：block / token / byte 三种可选，跨节点内存组成统一内存池（§III-B）。

核心技术壁垒（§7 专段）：最难复刻的不是任一模块，而是让"调度策略"以**算子级

breakpoint + 两级 scheduler**的形式与"硬件时间模型（compute backend）"完全解耦的抽象层。

正因调度是用户函数而非内核逻辑，同一引擎才能在不改内核的前提下表达 continuous batching、

prefill/decode 分离、以及 multi-round memory pool 三类结构迥异的优化；复刻者即便照抄

SimPy loop，也要重新发明这套"配置即策略、breakpoint 即迁移点"的接口契约，才能达到相同的

可扩展性与 <1% 的对齐精度。

---

8. Deployment context（实践上下文） #

• serving stage：编排/仿真层——不真正跑 kernel，而是给 prefill-only / decode-only /

both / 分离编排各档配置估性能；对低到高并发均可（案例用到 50,000 并发请求采样）。

• hardware affinity：结论层面，decode 亲和高带宽/高容量（PIM 如 G6-Aim 划算），prefill

亲和高算力（容量/带宽过剩）；工具本身无 GPU 亦可运行（SimPy 纯 CPU）。

• ecosystem integration：不是插进 vLLM/SGLang 的执行器，而是独立模拟器，以 GenZ 类

compute backend 为可换插槽；把真实系统（vLLM v0.6.2 / DistServe）当对照真值来校准。

• migration path：跑 vLLM 的团队采用它不是替换 runtime，而是把它当**离线 what-if 探索

器**——改配置文件里的 scheduler/内存策略/硬件参数，无需真机即可预演分离比、PIM 替代、

prefill 内存下调等决策；成本是重写 compute backend 适配自家硬件的算子时间模型。

§12 软→硬反向启示：TokenSim 是纯软件模拟框架（不做 megakernel / cache-scope 控制 / chiplet 亲和），不触发硬件反向启示条款。其结论对硬件的间接暗示（decode 适配 PIM、 prefill 算力主导）属于被模拟系统的性质，而非模拟器自身的硬件诉求。
