FlowKV: A Disaggregated Inference Framework with Low-Latency KV Cache Transfer and Load-Aware Scheduling
FlowKV: A Disaggregated Inference Framework with Low-Latency KV Cache Transfer and Load-Aware Scheduling — L2 #
§1 TL;DR #
FlowKV 通过 KV cache tensor 形状变换 + segment-based 连续分配 + 双向段对齐，将 PD 分离推理中 NCCL KV 传输延迟降低 96%（23,469 次 kernel 调用 → 1 次），配合 Load-Aware Scheduler 实现异构 GPU 部署下 15–49% 端到端加速。
§2 Q1 / Q2 / Q3 #
Q1 痛点 #
PD-disaggregated 推理将 prefill 和 decode 分离到不同节点以消除阶段间干扰，但引入了一个被广泛忽视的瓶颈：KV cache 跨节点传输延迟。原因有二：
- PagedAttention 内存碎片：逻辑-物理 block 映射导致 KV cache 物理地址不连续，NCCL 仅支持连续地址传输，因此每个 block 需要独立的 send/recv 调用。对于 32 层模型 + 数百个 block，单个请求可产生 >23K 次 NCCL kernel 调用。
- 固定 P/D 比例：现有框架（DistServe, Mooncake）固定 prefill 节点与 decode 节点角色，无法适应突发负载变化，导致一侧空闲另一侧过载。
- KV Cache 形状变换：将 $(L, 2, B, H)$ 重排为 $(B, L, 2, H)$，使同一 block 的所有层 KV 数据在内存中连续，将每 block 的 NCCL 调用减少 $L \times 2$ 倍。
- Segment-based 连续分配器：借鉴 OS 段式管理，用最小堆维护空闲段，分配时选择 best-fit 段以保持 block 物理连续；释放时合并相邻空闲段。
- 双向段对齐：传输前对比发送/接收端的 block ID 列表，找出双方均连续的最大 block 范围，一次 NCCL 调用完成传输。
- KV 传输延迟：单机降 96.8%（31.5× 加速 vs vLLM-Disagg），跨机降 92%（12.6× 加速）
- 吞吐量：8B 模型上比 vLLM PD-colocated 平均高 25%；比 DistServe/Mooncake/vLLM-Disagg 分别高 95%/40%/35%
- 端到端延迟：异构部署（L20 prefill + H20 decode）比 vLLM PD-colocated 快 15.2–48.9%
- NCCL kernel 调用：23,469 → 1
- Stage coverage: prefill 和 decode 分离部署，FlowKV 管理二者之间的 KV cache 迁移与调度
- Serving or training: 推理 serving，continuous batching（通过 Hybrid Scheduler 的 running/waiting/swapped/pending 队列）
- Parallelism: 节点内 TP（70B 用 TP=4），节点间 PD disaggregation；不涉及 PP/EP/DP/SP
- Deployment mode: 单节点 + 多节点，支持异构 GPU（L20+H20），支持 disaggregated prefill-decode
- 维度一致性：Eq. 5 的变换保持总元素数 $L \times 2 \times B \times H$ 不变 ✓
- 边界条件：$B=1$（单 block）时 segment 对齐退化为恒等操作，仍然正确 ✓
- 单调性：负载分数 $C_i^p$ 是各指标的非负加权和，指标↑ ⇒ 分数↑，单调递增 ✓
- Eq. 1→Eq. 2 衔接：prefill 输出 $\mathbf{K}, \mathbf{V}$ 恰好是 decode 输入的初始 KV cache ✓
- NCCL 调用次数验证：原始 per-layer per-KV 调用 = $L \times 2 \times \lceil \text{seq\_len}/\text{block\_size} \rceil$。以 Llama-3.1-8B（$L=32$）、block\_size=16、seq\_len=5870 为例：$32 \times 2 \times \lceil 5870/16 \rceil = 32 \times 2 \times 367 = 23,\!488 \approx 23,\!469$（与论文报告吻合） ✓
- Load score 场景阈值：$|C^p| \le \epsilon_p^{low}$ and $|C^d| \le \epsilon_d^{low}$ 为 normal；否则检查 high 阈值区分 imbalanced/extreme。具体阈值未公开，权重系数 $w$ 通过实验确定而非推导 — 这是该模型的主要弱点 ✓
- 基线版本：vLLM（PD-colocated 和 PD-disaggregated），Mooncake，DistServe。具体 commit hash 未提供。
- 基线调优：论文未说明基线是否使用默认配置或经过调优。
- 指标定义：throughput = output tok/s；E2E = 端到端请求延迟（含 TTFT + 所有 TPOT）；Table 3 延迟 = 纯 KV 传输时间（秒）。
- Attention kernel 侧：每层 attention 计算完成后写入 KV cache 的目标地址必须按新布局计算偏移 — 原本按
(layer, kv, block, head)索引，现在按(block, layer, kv, head)索引。这意味着修改 PagedAttention kernel 的内存寻址逻辑。 - Block allocator 侧：分配器必须能提供 segment-contiguous 的 block，而非原始 PagedAttention 的 any-free-block 策略。需要维护 min-heap + 合并逻辑。
- NCCL 侧：传输调用从 per-layer-per-block 变为 per-aligned-segment，调用接口和 buffer 管理完全不同。
- Segment 合并时机：FlowKV 在 block deallocation 时立即合并相邻空闲段（类似 OS 的 coalescing free），避免长期运行后碎片累积。这一点论文仅一句带过但对长时运行稳定性至关重要。
- 滑动窗口平滑：负载指标采集使用滑动窗口而非瞬时采样，避免 GPU 任务突发性导致调度振荡。窗口大小未公开。
- User-facing API: 论文未提及是否兼容 OpenAI API 或自定义 API。从架构图看，客户端直接向 Global Controller 发送请求，但接口协议未公开。
- Config surface: 至少需要配置 P/D 节点数量、负载权重系数 $w$、场景阈值 $\epsilon$。权重通过实验确定，无自动调优机制。
- Migration cost: 需要替换 KV cache 分配器和传输模块，不是 vLLM 的插件式集成。
- 未合并上游：未开源，未 merge 到 vLLM/SGLang/TRT-LLM。
- 生产部署：论文未提及任何生产部署。
- 下游要求：要求全栈替换 KV cache 布局（attention kernel + allocator + transfer），无法作为独立模块嵌入现有框架。
- Serving stage: 管理 prefill → KV transfer → decode 全流程
- Concurrency regime: 论文评估 RPS 0.1–2.0，属于 low-to-mid concurrency 范围
- Hardware affinity: 异构实验表明 decode 放在大显存 GPU（H20 96GB）优于小显存（L20 48GB），因 decode 是 memory-bound。单机场景下 NVLink 互联的 A100 效果最佳（IPC 传输自动启用）。跨机场景下依赖 NCCL over ENI，未测试 InfiniBand。
- Ecosystem integration: 独立框架，非 vLLM/SGLang 的 patch。需要自建全部组件（Global Controller + Hybrid Scheduler + 改造后的 PagedAttention）。
- Migration path: 从 vLLM 迁移需要完全替换 serving stack，而非修改配置。高迁移成本。

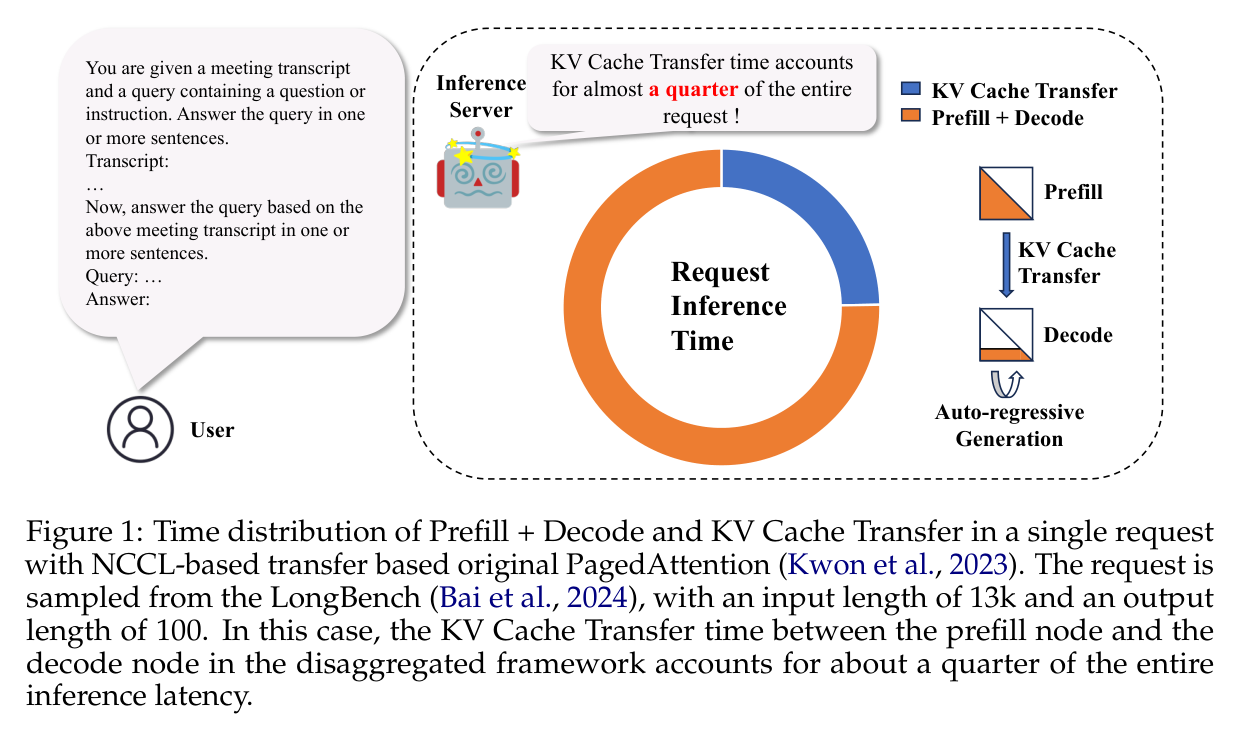

Paper's Figure 1, verbatim (caption: "Time distribution of Prefill + Decode and KV Cache Transfer in a single request with NCCL-based transfer based original PagedAttention").
图 1 展示了一个 13K 输入、100 输出的 LongBench 请求中 KV cache 传输占总推理时间约四分之一，直观说明了传输瓶颈的严重性。
Q2 方法 #
FlowKV 提出两组正交优化：
A. 低延迟 KV Cache 传输（核心创新）：三重优化将 NCCL 调用次数从 $O(n)$ 降到 $O(1)$：
B. Load-Aware Scheduler：全局控制器实时采集各节点负载指标（8 维），计算加权负载分数 $C_i^p$, $C_i^d$，按 normal/imbalanced/extreme 三档切换调度策略——normal 下最小化 TTFT，imbalanced 下让空闲节点切换角色，extreme 下弹性伸缩。
核心技术壁垒：KV cache 形状变换 $(L,2,B,H) \to (B,L,2,H)$ 看似简单的 tensor transpose，实际需要修改整个 KV cache 生命周期——从 attention kernel 写入布局、block 分配器接口、到 NCCL 传输 API 调用——形成一个跨栈的 layout 变更。这不是单点优化，而是需要同时改动 PagedAttention 的内存管理层、调度器和通信层，任何环节不一致都会导致结果错误。
Q3 结果 #
§3 架构 / 方法图 #

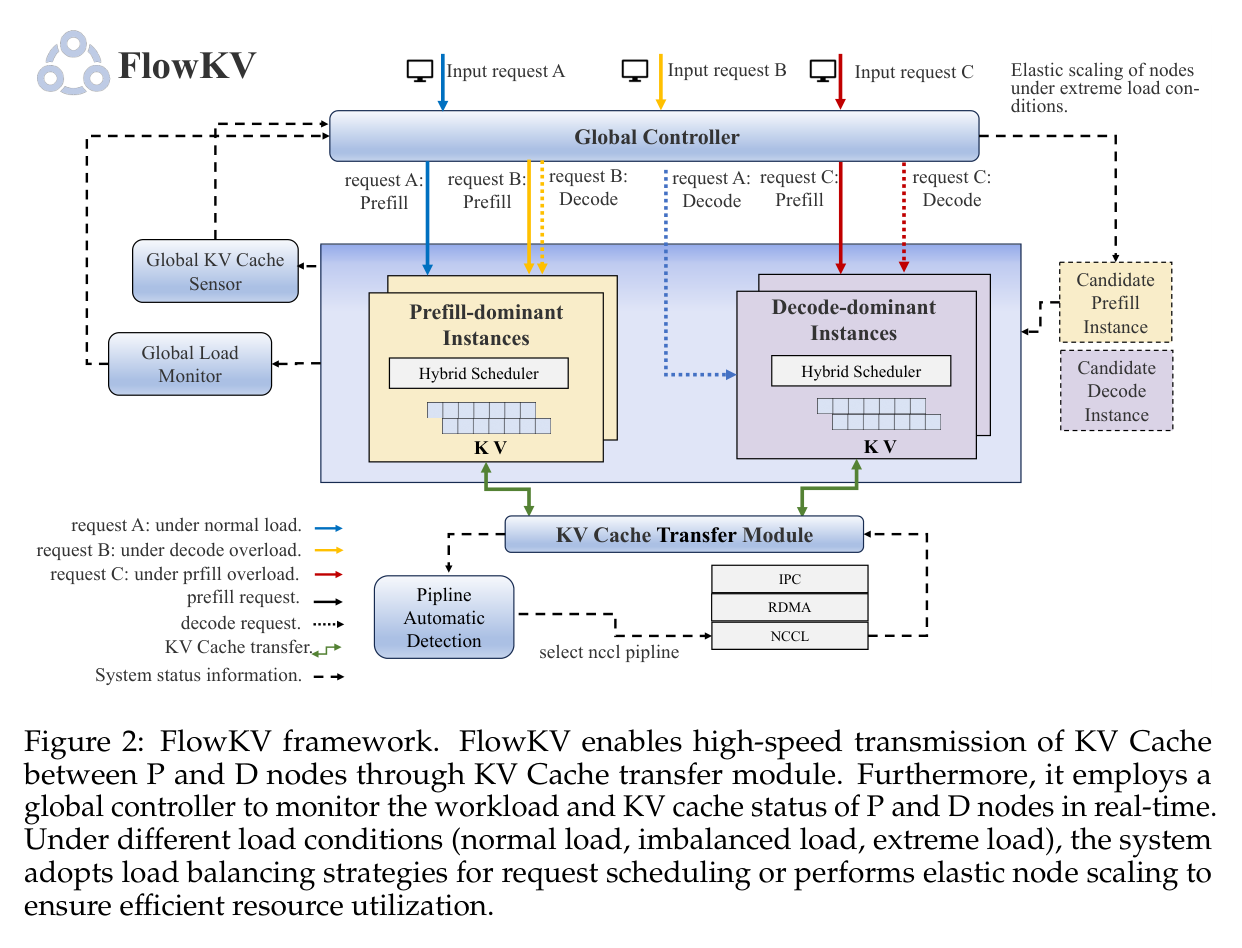

Paper's Figure 2, verbatim (caption: "FlowKV framework. FlowKV enables high-speed transmission of KV Cache between P and D nodes through KV Cache transfer module...").
图 2 展示了 FlowKV 的完整架构：顶部 Global Controller 接收请求并根据负载状态（normal/decode overload/prefill overload）将请求路由到 Prefill-dominant 或 Decode-dominant 实例。每个实例内部运行 Hybrid Scheduler 管理 P/D 双调度器。底部 KV Cache Transfer Module 自动检测部署拓扑并选择最佳传输管线（IPC/RDMA/NCCL）。

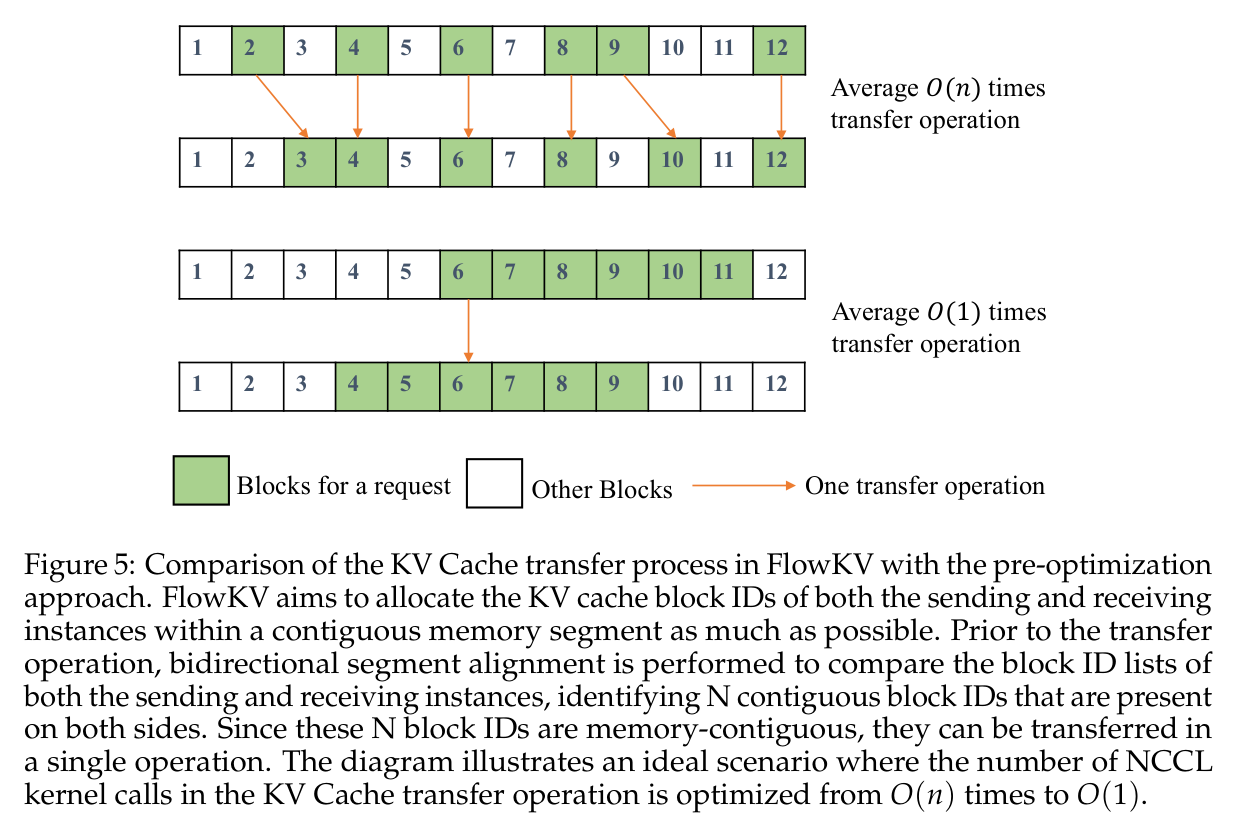

Paper's Figure 5, verbatim (caption: "Comparison of the KV Cache transfer process in FlowKV with the pre-optimization approach...").
图 5 对比了优化前后的传输过程：上半部分显示 PagedAttention 下 block 分散导致每个 block 需要独立传输（$O(n)$ 次调用）；下半部分显示 FlowKV 的 segment-based 分配使 block 在发送和接收端均连续，双向对齐后一次调用即完成传输（$O(1)$）。
System scope #
§4 作者证明 #
符号表 #
| 符号 | 含义 |
|---|---|
| $\mathcal{P} = \{P_i\}_{i=1}^N$ | Prefill 节点集合，$N$ 个 |
| $\mathcal{D} = \{D_j\}_{j=1}^M$ | Decode 节点集合，$M$ 个 |
| $R$ | 请求，含输入 token 序列 $x$ |
| $\mathbf{K}, \mathbf{V}$ | 所有 token 的 KV cache 张量集合 |
| $L$ | 模型层数 |
| $B$ | KV cache block 数 |
| $H$ | 单 block KV 向量维度 |
| $C_i^p, C_i^d$ | 节点 $i$ 的 prefill/decode 综合负载分数 |
| $w_{\cdot,p/d}$ | 各负载指标的权重系数 |
| $\epsilon_p, \epsilon_d$ | 负载场景判定阈值 |
方程物理意义 #
Eq. 1: $y_{t+1}, \mathbf{K}, \mathbf{V} = P_p(R)$ — Prefill 阶段：一次前向处理完整输入序列，输出首 token 及完整 KV cache。物理意义：compute-bound 操作，吞吐量取决于 GPU 算力。
Eq. 2: $y_{t+i}, \mathbf{k}_{t+i}, \mathbf{v}_{t+i} = D_d(\cdot)$ — Decode 阶段：逐 token 自回归生成，每步仅处理 1 个新 token 加已有 KV cache。物理意义：memory-bound 操作，吞吐量取决于 HBM 带宽。
Eq. 5 (KV shape transform): $(L, 2, B, H) \to (B, L, 2, H)$ — 将 block 维度提升为最外层，使同一 block 内所有层的 K/V 数据连续。物理意义：将 $L \times 2$ 次不连续小块传输合并为 1 次大块传输，传输次数从 $O(B \times L \times 2)$ 降为 $O(B)$，再配合 segment 对齐进一步降到 $O(1)$。
Load score equations: $C_i^p = \sum_k w_{k,p} \cdot \text{metric}_k^i$ — 对每个节点的 8 维归一化指标（running/waiting/swapped/sending 队列长度 + token budget + KV 利用率 + GPU 利用率 + 内存带宽利用率）做加权求和。物理意义：线性组合将异质指标压缩为单一标量，便于全局比较和阈值判定。加权而非等权因为不同指标对负载的贡献不同（如 running queue 比 GPU 利用率更直接反映排队压力）。
6 项检查 #
§5 实验与数据 #
5.1 吞吐量（同构部署） #

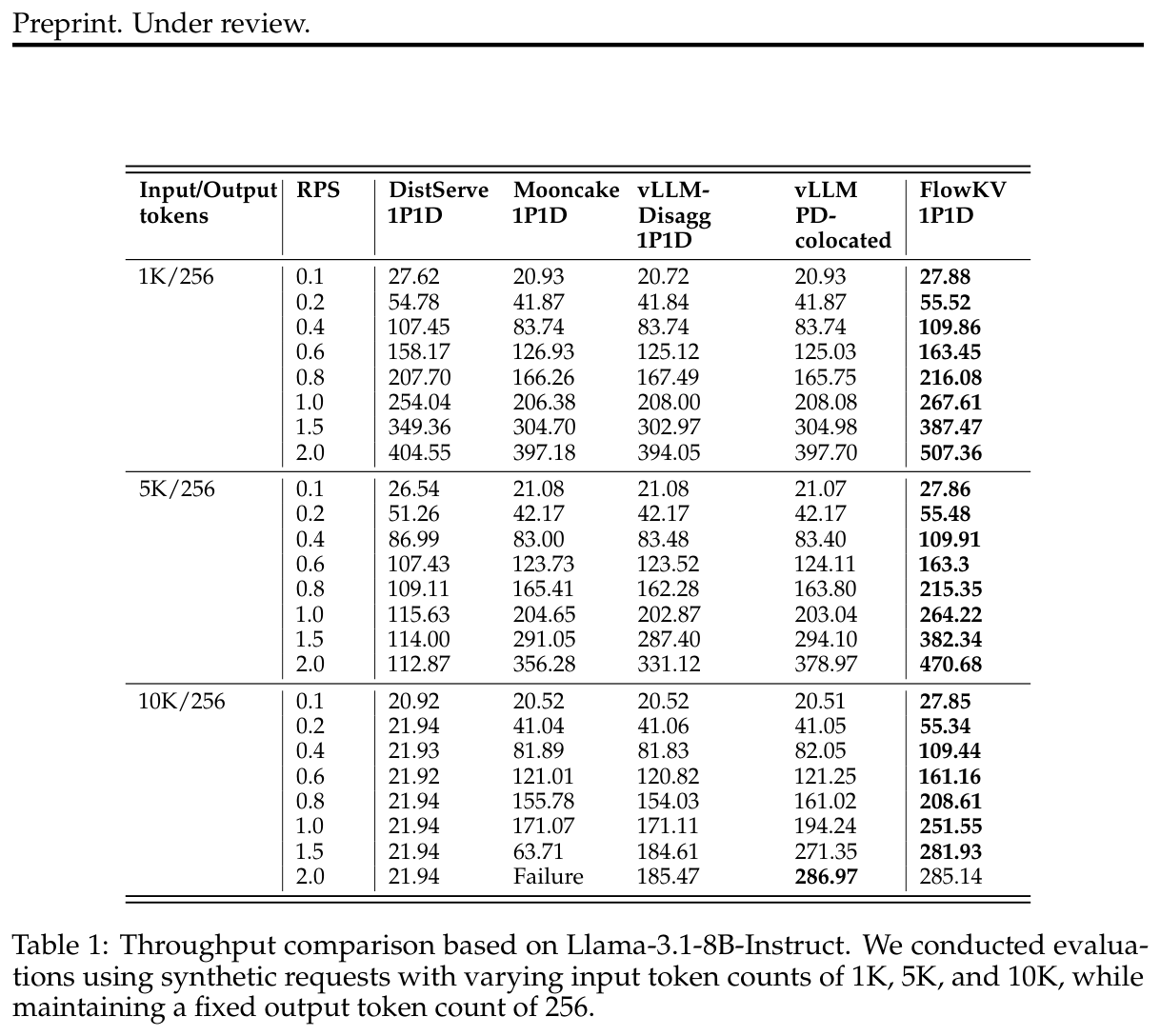

Paper's Table 1, verbatim (caption: "Throughput comparison based on Llama-3.1-8B-Instruct").
Table 1 显示 FlowKV 在 8B 模型上全面领先：1K 输入时最高吞吐 507.36 tok/s（vs vLLM PD-colocated 397.70），5K 输入时 470.68 vs 378.97，10K 输入时 FlowKV 的吞吐优势仍存但在 RPS=2.0 时 285.14 vs vLLM 286.97 出现唯一交叉点——这是 decode 端成为瓶颈、单 D 节点被 long-context KV cache 填满 memory 的信号。DistServe 在 5K/10K 输入时吞吐坍塌到 ~22 tok/s，暴露其 KV 传输方案对长序列的根本性缺陷。
5.2 端到端延迟（异构部署） #

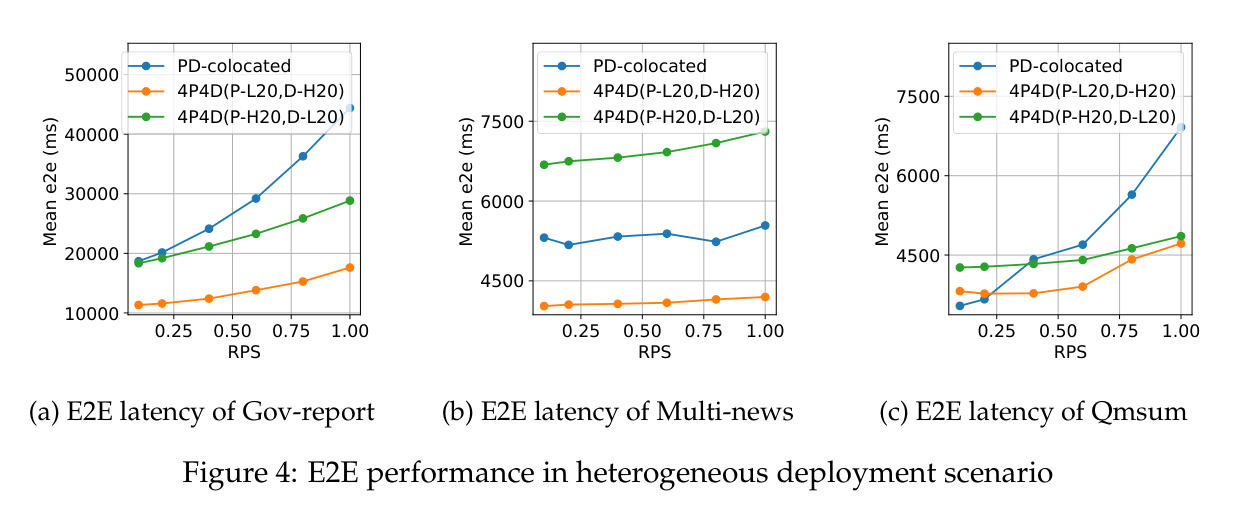

Paper's Figure 4, verbatim (caption: "E2E performance in heterogeneous deployment scenario").
图 4 的三个子图对比了 PD-colocated、4P4D(P-L20/D-H20)、4P4D(P-H20/D-L20) 三种配置。关键发现：(a) gov_report 数据集上 P-L20/D-H20 配置以约 10s 的 E2E（RPS=0.25）vs PD-colocated 约 18s，差距随 RPS 增大而扩大到 48.9%；(b) 将 decode 放在大显存 H20 而非小显存 L20，因为 decode 是 memory-bound、受益于 H20 的 96GB HBM；(c) qmsum 数据集输入最短，差距最小（15.2%），符合 KV 传输占比随输入长度下降的预期。
5.3 KV Cache 传输延迟 #

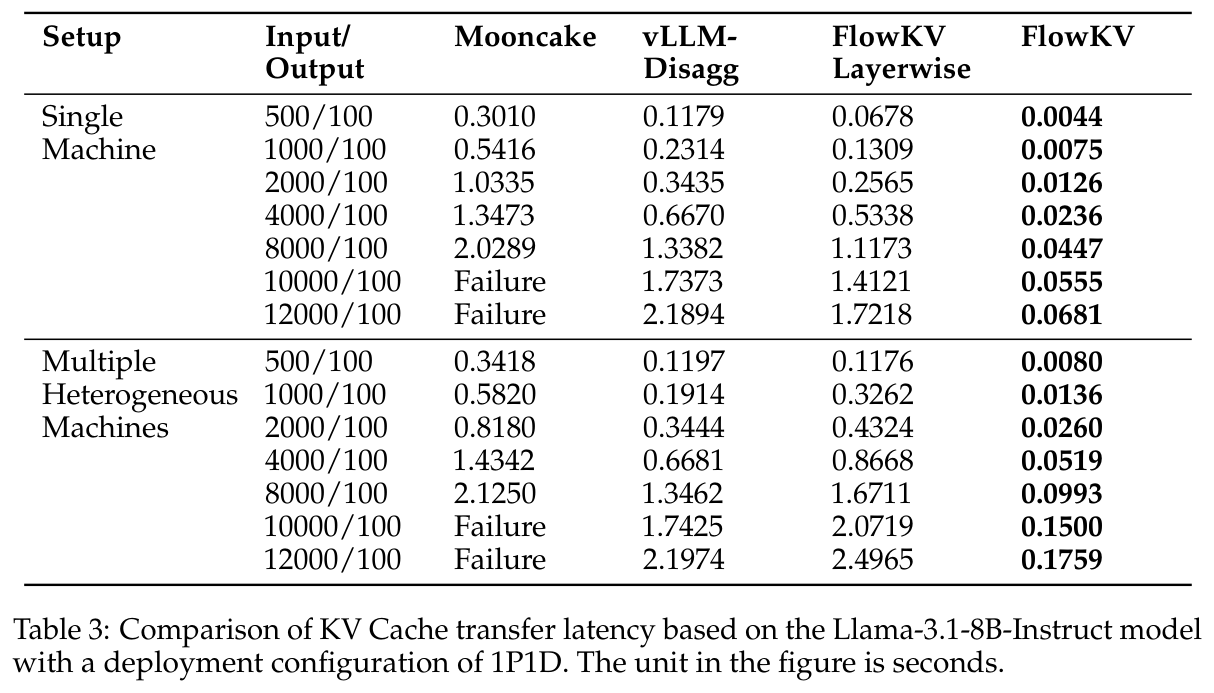

Paper's Table 3, verbatim (caption: "Comparison of KV Cache transfer latency based on the Llama-3.1-8B-Instruct model with a deployment configuration of 1P1D").
Table 3 是本文最具说服力的实验：单机 12K 输入时 FlowKV 仅 0.0681s vs vLLM-Disagg 2.1894s（31× 加速）。跨机 12K 时 FlowKV 0.1759s vs vLLM-Disagg 2.1974s（12.5× 加速）。Mooncake 在 10K+ 输入时直接 Failure，说明其 RDMA 方案在大 KV cache 场景下有未公开的限制。FlowKV Layerwise（无段对齐）也比 vLLM-Disagg 慢——证明单靠形状变换不够，segment 对齐才是 $O(n) \to O(1)$ 的关键。
基线公平性评估 #
§6 论证链 #
| 步骤 | 论点 | 证据 | 依赖 |
|---|---|---|---|
| 1 | PagedAttention 的离散 block 布局导致 NCCL 传输碎片化，单请求产生 >23K 次 kernel 调用 | Fig.1 + Table 3 (FlowKV Layerwise 列) | — |
| 2 | KV cache 形状变换 $(L,2,B,H) \to (B,L,2,H)$ 使同一 block 内存连续，减少调用次数 $L \times 2$ 倍 | Eq.5 + Table 3 ablation (FlowKV Layerwise vs Mooncake/vLLM) | 步骤 1 |
| 3 | Segment-based 分配器保持 block 物理连续，双向段对齐进一步将调用降至 $O(1)$ | Fig.5 + Table 3 (FlowKV 列: 23,469 → 1) | 步骤 2 |
| 4 | 传输延迟接近消除后，PD 分离不再有额外延迟代价，吞吐量超越 PD-colocated | Table 1, Table 2 | 步骤 3 |
| 5 | Load-Aware Scheduler 通过负载分数 $C_i^{p/d}$ 动态切换节点角色和弹性伸缩，避免 P/D 不平衡 | Appendix B Algorithm 1 + Fig.4 异构实验 | — |
| 6 | 两组优化协同：传输快 + 调度优 → 异构部署 15–49% E2E 加速 | Fig.4 (gov_report 48.9%, qmsum 15.2%) | 步骤 4 + 5 |
§7 实现 cross-reference #
[实现未公开] — 论文未开源代码，未提供 GitHub 链接或实现细节。
核心技术壁垒（展开） #
KV cache tensor 形状变换 $(L,2,B,H) \to (B,L,2,H)$ 的工程难度在于它不是一个孤立的 transpose 操作：
三层联动，任何一层的布局假设不一致都会导致 KV cache 读取错误。
关键实现细节 #
§8 API & usability #
§9 Adoption & ecosystem #
§10 Deployment context（实践上下文） #
§5-ext 调度与资源管理 #
调度决策 #
| 维度 | FlowKV |
|---|---|
| 调度粒度 | Request 级（全局）+ scheduling cycle 级（本地 Hybrid Scheduler） |
| 抢占策略 | 支持 swap（swapped queue 存在），但抢占触发条件未详述 |
| 准入控制 | Extreme load 下弹性伸缩 + 角色切换；无明确 drop/reject 策略 |
| 公平性 | 无 per-tenant/priority 保证，仅按负载分数路由 |
内存管理 #
| 维度 | FlowKV |
|---|---|
| KV cache 分配单元 | Block（与 PagedAttention 相同），但用 segment-based min-heap 保证连续性 |
| 碎片行为 | Deallocation 时合并相邻空闲段，碎片率低于原始 PagedAttention |
| 驱逐/复用 | 论文提到 Global KV Cache Sensor 支持 prefix 匹配，但未详述 LRU/radix tree |
| Swap to CPU | 存在 swapped queue，说明支持 CPU offload，触发条件未详述 |
§6-ext Workload characterization #
| Workload regime | FlowKV | Baseline (vLLM PD-coloc) | Why |
|---|---|---|---|
| Short prompts (1K), low RPS | 27.88 tok/s (+33%) | 20.93 tok/s | KV 传输占比小但 PD 分离消除阶段干扰 |
| Short prompts (1K), high RPS | 507.36 tok/s (+28%) | 397.70 tok/s | 调度优化 + 无干扰 batching |
| Long prompts (10K), low RPS | 27.85 tok/s (+36%) | 20.51 tok/s | KV 传输大幅加速（96%↓）释放 GPU 算力 |
| Long prompts (10K), high RPS | 285.14 tok/s (−0.6%) | 286.97 tok/s | 唯一劣势场景：decode 端 KV cache 填满单 D 节点 HBM，1P1D 比例成为瓶颈 |
| Heterogeneous (L20+H20, long ctx) | 48.9% E2E↓ | baseline | Decode 放大显存 GPU + KV 传输快速完成 |
| 70B model, long prompts (10K) | 123 tok/s | DistServe: Failure | DistServe 无法处理 70B+10K |
