CLO: Efficient LLM Inference System with CPU-Light KVCache Offloading via Algorithm-System Co-Design
CLO: CPU-Light KVCache Offloading — L2 Distill #
§1 TL;DR #
KVCache offloading 系统的 CPU 三大瓶颈（细粒度缓存管理、PCIe 带宽浪费、CPU-centric 同步开销）通过算法-系统协同解决：head 粒度近似缓存 + 零拷贝传输引擎 + GPU 中心同步，解码吞吐提升 9.3%–66.6%，精度几乎无损。
§2 Q1 / Q2 / Q3 #
Q1 — 痛点 #
长序列 LLM 推理中 KVCache 被 offload 到 CPU 内存后，现有系统（RetroInfer、InfiniGen、PQCache）引入三个 CPU 端瓶颈，导致实际解码延迟远超理想值（全 KVCache 驻留 GPU HBM）：

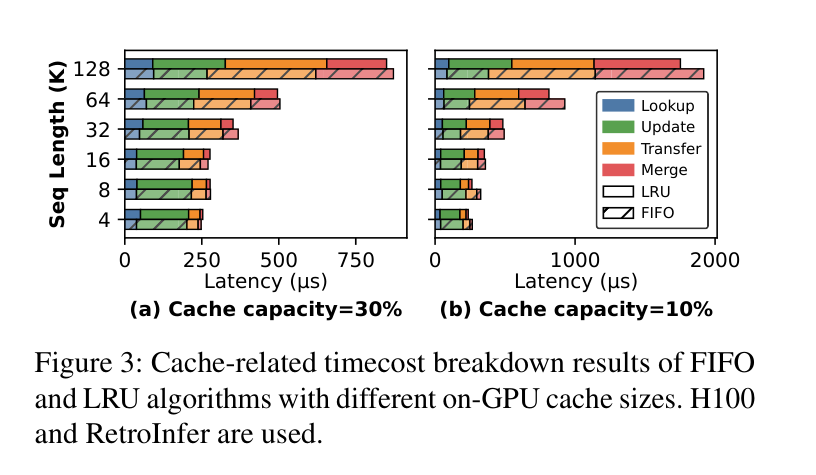

- 细粒度动态缓存管理开销大：Block 粒度 LRU/LFU 链表由 CPU 维护，每个 inference step 需逐 head 修改 top-$k$/block_size 条目。RetroInfer 中缓存管理占解码延迟 36.2%。
- PCIe 带宽利用率低：CPU 侧 gather 操作将分散 KV 数据拼装后再传输，64 线程仍无法饱和 PCIe 4.0 带宽。
- CPU-centric 同步引入 GPU 气泡：
cudaStreamSynchronize阻塞 CPU kernel launch 线程，产生数十至数百微秒空闲。 - Head-wise 近似缓存：利用相邻解码步 query 向量的高余弦相似度（观测值 > 0.8），以 attention head 为粒度做缓存判定。每个 head 仅存一条 query label 作为元数据；相似度 $\cos(q_i^t, q_i^{\text{label}}) \geq \tau_i$ 时命中，否则整 head 替换。管理开销从链表遍历降至单次 tensor core 余弦计算。
- Importance-aware 自适应阈值：借助 DuoAttention 的 head importance score $s_i$，按 $\tau_i = \cos(\lambda_i \cdot \arccos(\eta) + (1 - \lambda_i)\pi)$ 设阈值（$\lambda_i = s_i^n$）。重要 head 阈值严格（频繁更新），非重要 head 阈值宽松（高复用）。
- Selective residency + prefetching：难复用 head（reuse difficulty $D_i = \tau_i - (\hat{s}_i - \epsilon) > 0$）中，可被 prefetch 覆盖的分配给 speculative sparse prefetching；剩余的全 KVCache 常驻 GPU HBM（persistent cache）。
- 零拷贝传输引擎：基于 GDRCopy 的 PCIe BAR 直接写入 GPU 显存，消除 CPU gather → 仅需 4 个 CPU 线程即饱和 PCIe 4.0 带宽。

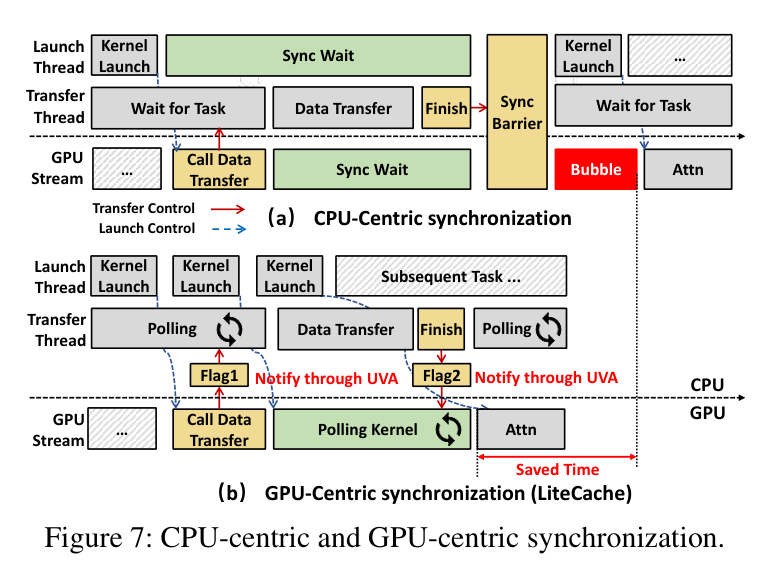

- GPU-centric 同步：通过 UVA 共享内存中的 identifier variable 实现 GPU 轮询式同步，将 kernel launch 与数据传输解耦到独立 CPU 线程。
- 解码吞吐：Llama3-8B 上 1.16–1.67×，Qwen2.5-14B 上 1.09–1.47× 对比最佳 baseline。
- 精度：RULER / LongBench 上与 FullAttn 差异 ≤ 0.42（平均），优于 InfiniGen。
- GPU 缓存内存：仅为 RetroInfer 的 47.6%。
- PCIe 利用：4 CPU 线程逼近 GDRCopy 峰值 21.21 GB/s，稳定跨序列长度。
- 单层解码：2.1–5.2× 加速（vs RetroInfer/InfiniGen on Llama3-8B, 128K）。
- Eq. 6（$\text{dot}(q,k) = \|q\|\cdot\|k\|\cdot\cos(q,k)$）：qk-score 的相对排序与 $\|q\|$ 无关（因 $\|q\|$ 对所有 $k$ 共享）。因此高 query 余弦相似度 → top-$k$ 集合高度重叠。这是缓存复用可行性的理论基础。
- Eq. 7–9（阈值链 $\eta \to \theta^ \to \theta_i \to \tau_i$）：先将全局相似度上界 $\eta$ 转换为角度空间上界 $\theta^$，再按 importance score 对每个 head 做线性插值——重要 head 的 $\theta_i$ 靠近 $\theta^*$（严格），非重要 head 靠近 $\pi$（宽松，$\cos\pi = -1$ 意味着几乎永远命中）。$n = 3$ 使大部分 head 的 $\lambda_i$ 趋近 0（非线性压缩），仅少数重要 head 保持高 $\lambda_i$。
- Eq. 10（GQA 聚合）：KV head 在 GQA 中被多个 Q head 共享，但缓存判定需要一个标量。加权平均以 importance score 为权重保证重要 Q head 的相似度降低更容易触发 miss，优先保护精度敏感的 head。
- Eq. 11（$D_i = \tau_i - (\hat{s}_i - \epsilon)$）：衡量"阈值要求"与"实际可达相似度"之间的 gap。$D_i > 0$ 意味着该 head 在典型工作负载下无法稳定命中缓存。$\epsilon$ 提供安全余量，防止边界 head 频繁在 hit/miss 间跳动。
- Eq. 12–13（$N_p$, $N_{\text{persist}}^l$）：将 prefetch 能力建模为"单层计算时间内 PCIe 能传多少 head 的 KV 数据"。超出 prefetch 能力的 hard-to-reuse head 必须常驻 HBM。这是资源分配的闭式解，避免了搜索。
- 硬件：AMD EPYC 9654 (96 core) + 48 GB HBM GPU (PCIe 4.0 x16, 149.7 TFLOPS FP16)
- 模型：Llama3-8B-Instruct-1048K (32L, 32Qh, 8KVh), Qwen2.5-14B-Instruct-1M (48L, 40Qh, 8KVh)
- 基准：RULER (13 subtasks, configurable context length), LongBench (multi-task)
- Baseline：RetroInfer (LRU cache), InfiniGen (prefetch only), FullAttn (ideal)
- 配置：sparsity 10%, HATA hash bits=256, $\eta=0.8$, $n=3$
- Fused cache lookup + query label update kernel：Cache lookup（余弦相似度计算）和 query label 更新共享对 incoming query 和 historical query labels 的 HBM 读取。融合为单 kernel 减少一次完整的 HBM roundtrip，同时降低 CPU kernel launch 压力。
- Hybrid attention kernel：基于 FlashAttention2 实现的注意力 kernel 直接访问 Cache Buffer 和 Persistent Cache 两个缓冲区。避免了先将两者 gather 到统一 buffer 再计算的额外 HBM 拷贝。
- Llama3-8B KVCache: ~24 GB → 远超单 48GB GPU，必须 offload
- CLO GPU cache 占用: 2.62 GB（仅 top-k 10%），persistent heads 额外占用取决于 $N_{\text{persist}}$
- PCIe 带宽需求: 4 线程 × 21.21 GB/s 峰值，实际传输量 = miss rate × top-k KV size per head × miss head count
- 跨模型泛化性：论文仅验证 Llama3-8B 和 Qwen2.5-14B（均为 GQA 架构）。MLA（如 DeepSeek-V3 的 multi-head latent attention）中 query-key 的压缩表示是否仍保持相邻步高余弦相似度？
- Batch size 扩展性：Table 4 显示 CLO 命中率在部分 BSZ 下波动（74.69%–84.99%），暗示 per-head 相似度分布可能受 batch 内 sequence diversity 影响。超大 BSZ（≥128）下行为未知。
- 多 GPU / 分布式场景：CLO 当前为单机单 GPU 方案。在 TP/PP 分布式部署中，GDRCopy 的 zero-copy 路径不适用于跨 GPU 通信，persistent cache 的 HBM 预算也需要与 TP 并行的 KV 分区策略协同。
- 动态序列长度：论文的 offline profiling（$\hat{s}_i$, $D_i$, $N_{\text{persist}}$）假设工作负载统计量稳定。在混合长短序列的在线 serving 场景中，head importance 和相似度分布可能动态变化。
- PCIe 5.0 / CXL 的影响：CLO 的设计假设 PCIe 4.0 带宽是稀缺资源。PCIe 5.0（双倍带宽）或 CXL（更低延迟的内存扩展）可能改变 prefetch vs. persistent cache 的 tradeoff 平衡点。
- 与 KV cache compression 的组合：论文使用 FP16 全精度 KVCache。若结合 FP8/INT4 KV cache 量化，top-k KV 数据量减半甚至更多，$N_p$（可 prefetch head 数）相应增加，persistent cache 可能完全不需要。
Paper Figure 2：各系统单层解码延迟分解（BSZ=1, SeqLen=128K, top-k=10%, Llama3-8B-1048K）。RetroInfer 延迟为理想值的 137%，InfiniGen 337%，PQCache 354%。
Figure 2 量化了三大瓶颈的相对权重：RetroInfer 的性能损失主要来自缓存管理（橙色），InfiniGen 主要来自未隐藏的数据传输（蓝色），PQCache 则两者叠加。这一分解直接驱动了 CLO 的设计优先级。
Q2 — 方法 #
CLO 的核心策略是 牺牲缓存命中率换取管理零开销，再用系统级优化补偿 miss 代价：
核心技术壁垒：Head 粒度缓存 + query 余弦相似度判定的组合看似简单，但其可行性依赖于一个非显然的实证发现——相邻步 query 在绝大多数 head 上的余弦相似度高到足以支撑 ~79% 的 head 级缓存命中率。这个 observation 需要跨模型、跨序列长度的系统性验证，且阈值设计（Eq. 7–9）需要与 GQA 聚合（Eq. 10）和 reuse difficulty 判定（Eq. 11–13）配合才能在精度-效率间取得平衡。单独复制其中任一环节均无法复现整体效果。
Q3 — 结果 #
§3 架构 / 方法图 #
系统总览 #
Paper Figure 8：CLO 系统总览。三大组件——Cache Manager、Transfer Engine、Data Synchronization Controller——围绕 head 粒度缓存协同工作。
CLO 的三个核心模块清晰分离职责：Cache Manager 管理 KVCache 的分区（persistent vs. offloaded）、similarity cache 的 lookup/update、以及 top-$k$ retrieval（集成 HATA）；Transfer Engine 通过 GDRCopy 零拷贝通道执行 CPU→GPU 传输；Data Synchronization Controller 通过 GPU polling 共享内存变量协调数据就绪与 kernel 执行。
解码推理流程 #

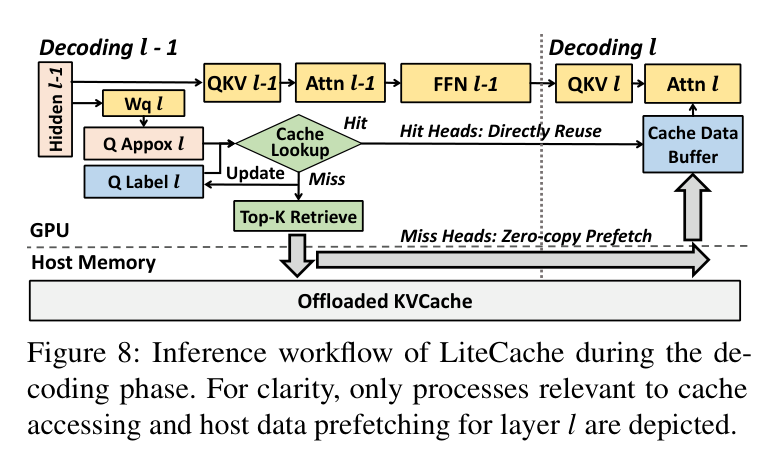

Paper Figure 9：解码阶段推理流程。展示 layer $l$ 的 KV 数据如何在 layer $l-1$ 执行期间被预取和准备。
流程的关键是 一层提前量：在 layer $l-1$ 开始时用 $q_l^{\text{approx}} = x_{l-1} W_Q^l$ 近似下层 query → cache lookup → 对 miss head 发起 prefetch → layer $l-1$ 的 attention + FFN 计算期间传输完成 → layer $l$ 执行时从 cache buffer + persistent cache 双源取 KV。
近似缓存工作流 #
Paper Figure 7：Query similarity-based approximate cache 的 lookup / update 流程。
与传统 LRU/LFU 缓存的关键区别：CLO 的 cache lookup 是一次 GPU tensor core 上的余弦相似度计算（$q_i^t$ vs. $q_i^{\text{label}}$），update 只需替换一个 query vector + 写入新 KV 数据到最终位置（无需 temp buffer → merge 的二次拷贝）。
系统数据流 Mermaid #
Head 缓存判定逻辑 #
Baseline 对比：缓存机制差异 #

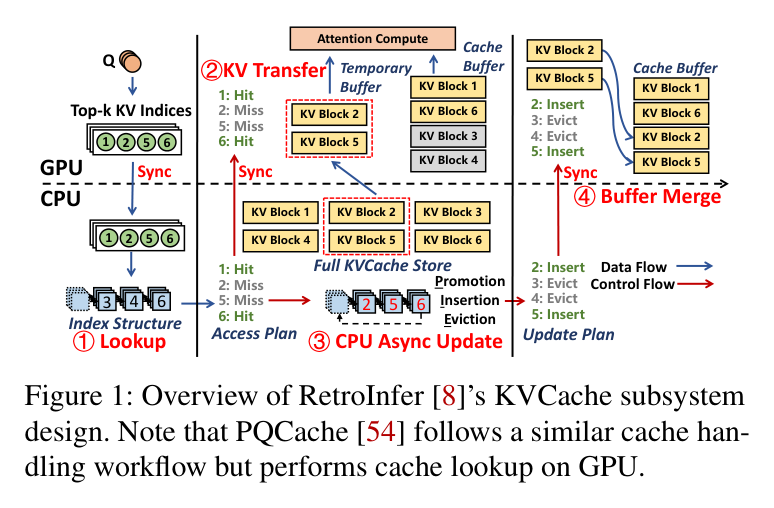

Paper Figure 1：RetroInfer 的 block 粒度 LRU 缓存流程。对比 CLO 的 head 粒度方案，可见三阶段（lookup → access → update）中每一步都需要 CPU 介入。
Table 1 总结了核心差异：RetroInfer/PQCache 的 cache metadata 是 CPU 上的链表（高开销、需额外 buffer merge），CLO 的 metadata 是 GPU 上的 query vectors（开销可忽略、无额外拷贝）。
§4 作者证明 #
符号表 #
| 符号 | 定义 | 来源 |
|---|---|---|
| $q_i^t$ | Layer $l$ head $i$ 在步 $t$ 的 query vector | §3.1 |
| $q_i^{\text{label}}$ | Head $i$ 缓存的 query label | §3.1 |
| $\tau_i$ | Head $i$ 的余弦相似度阈值 | Eq. 9 |
| $s_i$ | Head $i$ 的 importance score（DuoAttention） | §3.2 |
| $\lambda_i$ | $s_i^n$，importance-weighted coefficient | Eq. 8 |
| $\eta$ | 全局相似度阈值上界（实验中 = 0.8） | Eq. 7 |
| $n$ | 重要性指数（实验中 = 3） | §3.2 |
| $D_i$ | KV head $i$ 的复用困难度 | Eq. 11 |
| $\hat{s}_i$ | Offline profiled 平均余弦相似度 | Eq. 11 |
| $\epsilon$ | 容差余量（Llama3: 0.1, Qwen2.5: 0.05） | §6.1 |
| $N_p$ | 每层可 prefetch 的 head 数 | Eq. 12 |
| $N_{\text{persist}}^l$ | Layer $l$ 需常驻 HBM 的 head 数 | Eq. 13 |
| $T_{\text{comp}}$ | 单层 GPU 计算延迟 | Eq. 12 |
| $B_{\text{PCIe}}$ | PCIe 峰值带宽 | Eq. 12 |
| $\text{mem}_{\text{head}}$ | 单 head top-$k$ KV 数据量 | Eq. 12 |
方程物理意义 #
6 项验证检查 #
| # | 检查项 | 结果 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Eq. 6 的 $\ | q\ | $ 不变性声明 | ✓ 标准线性代数性质。qk-score 对所有 k 的排序确实与 $\ | q\ | $ 无关，因 $\ | q\ | $ 是公共因子。 |
| 2 | Eq. 7–9 在极端 $s_i$ 处的行为 | ✓ $s_i = 1 \Rightarrow \lambda_i = 1 \Rightarrow \theta_i = \theta^* \Rightarrow \tau_i = \eta = 0.8$（最严格）。$s_i = 0 \Rightarrow \lambda_i = 0 \Rightarrow \theta_i = \pi \Rightarrow \tau_i = -1$（永远命中）。边界行为符合设计意图。 | ||||||
| 3 | Eq. 10 的两条规则 | ✓ 规则 1：importance 越大 → 权重越大 → 该 head 的 sim 贡献越多。规则 2：所有 sim 相同时，加权平均退化为该值本身（分子 = sim·Σs_i，分母 = Σs_i）。 | ||||||
| 4 | Eq. 12 的量纲一致性 | ✓ $T_{\text{comp}}$（秒）/ ($B_{\text{PCIe}}$（字节/秒）· $\text{mem}_{\text{head}}$（字节））= 无量纲整数。 | ||||||
| 5 | Eq. 13 非负性 | ✓ $\max(\cdot, 0)$ 保证当 prefetch 能力足够时 persistent head 数为 0。 | ||||||
| 6 | 缓存命中率与管理开销的 tradeoff 可行性 | ✓ CLO 命中率 ~79%（vs RetroInfer ~91%），但管理开销从 36.2% 降至可忽略（<1%）。净效果：单层延迟降低 2.1–5.2×。命中率损失被管理开销消除 + prefetch + persistent cache 三重补偿。 |
§5 实验与数据 #
实验设置 #
端到端吞吐 #

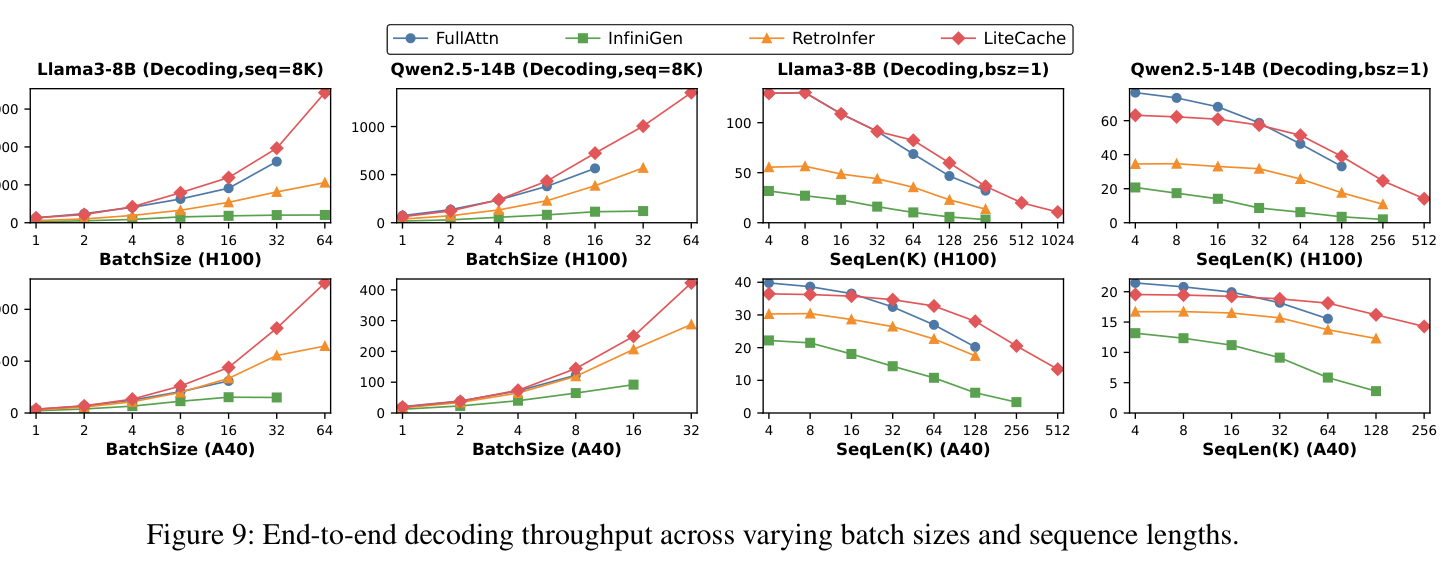

Paper Figure 10：端到端 prefill + decoding 吞吐。CLO 在所有配置下解码性能领先，短序列下 FullAttn 仍占优（attention 非瓶颈时 top-k retrieval 反成开销）。

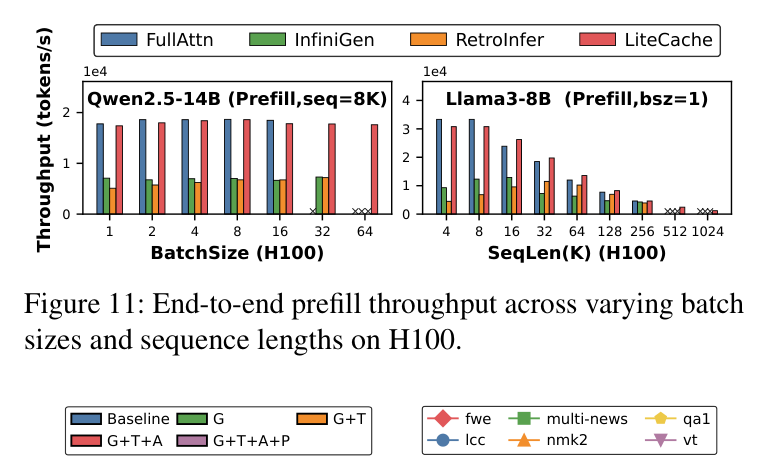

关键观察：(1) CLO 的 prefill 吞吐几乎匹配 FullAttn（HATA 检索元数据构建开销极低）；(2) 解码吞吐随 batch size 增长，CLO 始终保持优势；(3) InfiniGen 在所有配置下最慢，因为大量 PCIe 传输无法被完全隐藏。
精度保持 #
| 方法 | LongBench | RULER 16K | RULER 32K | RULER 64K | RULER 128K |
|---|---|---|---|---|---|
| Qwen2.5-14B | |||||
| FullAttn | 53.34 | 94.35 | 94.48 | 92.29 | 88.85 |
| RetroInfer | 54.71 | 94.73 | 94.41 | 92.37 | 89.49 |
| InfiniGen | 52.74 | 92.78 | 92.19 | 89.74 | 85.26 |
| CLO + HATA | 53.15 | 94.36 | 94.22 | 92.35 | 88.94 |
| Llama3-8B | |||||
| FullAttn | 41.06 | 86.07 | 80.80 | 76.26 | 72.96 |
| RetroInfer | 41.11 | 86.36 | 80.64 | 76.26 | 72.73 |
| InfiniGen | 40.22 | 79.70 | 76.76 | 72.96 | 69.37 |
| CLO + HATA | 41.15 | 85.65 | 80.70 | 75.94 | 73.44 |
CLO 的精度损失在所有配置下 ≤ 0.42（相对 FullAttn），与 RetroInfer 基本持平，显著优于 InfiniGen。这验证了 head 粒度近似缓存在 importance-aware 阈值控制下不引入实质精度退化。
单层延迟分解 #
Paper Figure 11：单层解码延迟分解（BSZ=1, SeqLen=128K）。CLO 在 Llama3 上实现 2.1–5.2× 加速，Qwen2.5 上 1.6–4.2×。
分解揭示 CLO 的优势来源：(1) 缓存管理开销几乎为零（vs RetroInfer 26.9–36.2%）；(2) 数据传输成本低（speculative prefetch 隐藏 miss 传输）；(3) kernel launch 开销可忽略（GPU-centric sync vs RetroInfer 114.5 µs, InfiniGen 273.2 µs）。
GPU 缓存内存效率 #
| 方法 | Llama3 32K | 64K | 128K | 256K | 512K | Qwen2.5 16K | 32K | 64K | 128K | 256K |
|---|---|---|---|---|---|---|---|---|---|---|
| RetroInfer | 1.20 | 2.40 | 4.80 | 9.56 | 19.12 | 0.90 | 1.79 | 3.59 | 7.20 | 14.34 |
| CLO | 0.53 | 1.09 | 2.62 | 8.19 | 14.09 | 0.37 | 0.74 | 1.49 | 3.44 | 8.03 |
（单位：GB）CLO 平均仅使用 RetroInfer 47.6% 的 GPU 缓存内存，因为 head 粒度缓存无需为每个 block 分配独立 metadata/buffer 空间。
缓存命中率 #
| 方法 | Llama3 8K (BSZ 4/8/16/32/64) | Qwen2.5 8K (BSZ 2/4/8/16/32) |
|---|---|---|
| RetroInfer | 90.41/90.15/90.08/90.07/90.05 | 92.65/91.33/91.42/91.34/91.35 |
| CLO | 79.54/74.69/76.69/84.99/80.00 | 80.62/80.65/80.65/81.53/80.75 |
CLO 命中率平均 79.22%（vs RetroInfer ~91%），但 RetroInfer 的高命中率被其 CPU 管理开销抵消。CLO 通过 speculative prefetch 隐藏 miss 传输，净效果更优。
PCIe 带宽利用 #
Paper Figure 3：InfiniGen 和 PQCache 在不同传输量下的 PCIe 实际带宽，始终低于峰值。原因：CPU 侧 gather 操作（先聚合分散 KV 再传输）引入额外开销。
CLO 的零拷贝引擎消除了 CPU gather 步骤。4 个 CPU 线程使用 AVX SIMD + cache prefetch 即可逼近 GDRCopy 峰值 21.21 GB/s，且跨序列长度（4K–128K）保持稳定。对比之下，InfiniGen/PQCache 即使使用 64 CPU 线程仍大幅低于峰值。
Ablation：各优化组件贡献 #
消融实验（+T = adaptive threshold, +G = GQA aggregation, +P = persistent caching）：
| 配置 | Llama3 延迟降幅 | Qwen2.5 延迟降幅 |
|---|---|---|
| Baseline → +T | 35.2% | 30.7% |
| +T → +T+G | 48.0% | 43.2% |
| +T+G → +T+G+P | 56.9% | 47.5% |
三个组件贡献递增且互补。Adaptive threshold 通过差异化阈值提升总体命中率；GQA aggregation 避免 group 内保守取 min 导致的过频繁 miss；persistent caching 消除 hard-to-reuse head 的传输等待。
§6 论证链 #
| 步骤 | 论点 | 依据 | 作用 |
|---|---|---|---|
| 1 | 长序列 LLM 推理中 KVCache 远超 GPU HBM 容量，必须 offload 到 CPU 内存 | Qwen2.5-14B 512K 序列 → 93.75 GB KVCache，3.3× 模型权重（§1） | 确立 offloading 必要性 |
| 2 | 现有 offloading 系统集成 top-$k$ attention + GPU caching / prefetching，但三个 CPU 瓶颈导致延迟远超理想值（137%–354%） | Figure 2 单层延迟分解；RetroInfer 缓存管理占 36.2%，InfiniGen 传输占 62.2%（§2.3） | 诊断：CPU 是被忽视的瓶颈 |
| 3 | 相邻解码步的 query 向量余弦相似度高 → top-$k$ 集合高度重叠 → head 粒度缓存复用可行 | Eq. 6（qk-score 排序与 ‖q‖ 无关）+ Figure 4/5/6（实证分布）（§3.1） | 算法基础：缓存复用的理论与实证支撑 |
| 4 | Head-wise 近似缓存将管理开销从链表遍历降至单次余弦计算，消除 CPU 瓶颈 1 | Table 1 对比（CLO: GPU 上 query vectors vs RetroInfer: CPU 上 LRU linked list）（§3.1） | 解决瓶颈 1 |
| 5 | Importance-aware 阈值 + GQA 聚合保持精度，同时最大化缓存复用率 | Eq. 7–10 + ablation（+T 降 35%, +T+G 再降 48%）（§3.2, §6.5） | 精度-效率平衡 |
| 6 | Hard-to-reuse heads 通过 selective residency（persistent cache）+ speculative prefetch 补偿 | Eq. 11–13 量化 reuse difficulty + prefetch 能力；+T+G+P 再降 56.9%（§3.3, §6.5） | 解决 cache miss 的性能代价 |
| 7 | 零拷贝传输引擎消除 CPU gather，4 线程饱和 PCIe 4.0 | GDRCopy + AVX SIMD；Figure 13 带宽稳定逼近 21.21 GB/s（§4.3, §6.5） | 解决瓶颈 2 |
| 8 | GPU-centric 同步消除 kernel launch overhead | UVA shared memory polling 替代 cudaStreamSynchronize（§4.4） | 解决瓶颈 3 |
| 9 | 端到端验证：9.3%–66.6% 吞吐提升，精度 ≤ 0.42 损失 | Figure 10（吞吐）+ Table 5（精度）跨两个模型、多个序列长度/batch size（§6） | 全系统验证 |
§7 实现 cross-reference #
代码规模 #
CLO 基于 FlashInfer + HuggingFace Transformers 实现：3417 行 CUDA/C++ + 1555 行 Python（§5）。
关键实现细节 #
代码引用 #
[实现未公开] — 论文未公开代码仓库。实现基于 FlashInfer（github.com/flashinfer-ai/flashinfer）和 Transformers（github.com/huggingface/transformers），但 CLO 自身的 CUDA/C++ 和 Python 代码未开源。
§8 系统部署上下文 #
系统定位 #
| 维度 | CLO 的定位 |
|---|---|
| 服务阶段 | Prefill + Decode 均覆盖，decode 为核心优化目标 |
| 并发模式 | 单请求（BSZ=1）到中等并发（BSZ≤64）均有优化 |
| 硬件亲和性 | PCIe 4.0 GPU（非 NVLink 互连）；CPU 负载极轻（仅 4 线程）；受益于 GDRCopy（需 BAR 映射支持） |
| 生态集成 | 基于 FlashInfer + Transformers，非 vLLM/SGLang 插件，需独立部署 |
| 运行模式 | 单机单 GPU（scale-up），与分布式 KVCache（scale-out）正交 |
工作负载特征 #
| 工作负载 | CLO | FullAttn | RetroInfer | 原因 |
|---|---|---|---|---|
| 短序列 (≤8K), 低并发 | 次优 | 最佳 | 中等 | Attention 非瓶颈，top-k retrieval 反成开销 |
| 长序列 (≥64K), BSZ=1 | 最佳 | OOM | 中等 | KVCache 超出 HBM，CLO 的 CPU-light 策略优势最大 |
| 中序列 (8K–64K), 高 BSZ | 最佳 | 受限 | 中等 | KVCache × BSZ 增长快，CLO 缓存内存效率 (47.6%) 释放更多 BSZ 空间 |
Serving 资源估算 #
对于 128K 序列 BSZ=1（FP16）：
