Agent Memory Below the Prompt: Persistent Q4 KV Cache for Multi-Agent LLM Inference on Edge Devices
§1 TL;DR #
面向边缘设备（Apple M4 Pro, 24 GB）的多智能体 KV cache 持久化系统。通过将每个 agent 的 KV cache 以 Q4 格式持久化到磁盘并直接在量化张量上做注意力计算，将上下文恢复从 $O(n)$ prefill 降为 I/O-bound 加载。三个架构不同的模型上实现 11–136× TTFT 加速、4× agent 容量、PPL 影响 −0.7% 至 +3.0%。
§2 Q1 / Q2 / Q3 #
Q1 痛点 #
边缘设备（24 GB 统一内存）上的多智能体 LLM 推理面临内存生命周期问题。FP16 KV cache 在 8K 上下文长度下仅能容纳 3 个 agent（Gemma 3 12B, M4 Pro, 10.2 GB cache 预算）。每次 agent 切换必须全量 re-prefill——Gemma 3 12B 在 4K context 下需 15.7 秒。边缘设备的 token 处理速度约 260 tok/s（M4 Pro），比数据中心 GPU（10,000+ tok/s）慢 40×。
将多 agent 的对话历史拼接到一个长 prompt 引入二次注意力开销（$(20K/4K)^2 = 25\times$）和位置偏差。分离 KV cache 避免此问题，但在固定 RAM 设备上 $N$ 个 agent × $C$ tokens 需要缓存生命周期管理。
Q2 方法 #
三组件系统：
- Block Pool + Per-Agent Isolation: KV cache 按 256 token 块分区，按 agent ID 组织。每个 agent 独立寻址，服务重启或并发推理不会混淆缓存状态。持久化格式为 safetensors（uint32 packed 数据 + bfloat16 scales/biases）。
- Q4 Quantization Pipeline: KV cache 全流程以 4-bit 格式存在——磁盘、内存、注意力计算均为 Q4。内存占用比 FP16 降低 72%（$Q4/FP16 = (1+8/g)/4 = 0.281$，$g=64$）。直接在 Q4 张量上调用 fused quantized attention，无需反量化回 FP16。
- Cross-Phase Context Injection: 多阶段 agent 工作流（审讯→辩论→裁决）的 working memory。每个阶段在前一阶段的缓存上追加新上下文，通过字符级 EXTEND prefix 匹配实现 cache 累积，无需重新计算。
- TTFT 加速: Gemma 3 12B 在 32K 下 hot cache 136×（172s → 1.3s），warm 95×；DeepSeek 32K 下 76×；Llama 3.1 8B 在 16K 下 111×。Warm 磁盘重载至 16K 均保持亚秒级。
- Agent 容量: Q4 在 8K 下容纳 12 agents vs FP16 的 3 agents（4×）。32K 下 FP16 已无法放入单个 agent（12 GB > 10.2 GB 预算），Q4 仍可放 3 个。
- 质量: PPL 影响 −0.7%（Gemma，测量噪声内）、+2.8%（Llama）、+3.0%（DeepSeek），与 KIVI / KVQuant 文献一致。
- vs vllm-mlx: 4K 下 Q4 warm TTFT（290 ms）与 FP16 prefix cache（290 ms）完全持平，但 Q4 支持服务重启后持久化。FP16 prefix 在 8K 时已需独立测试，16K 时即使单 context 也失败。
- 多阶段: 5 阶段囚徒困境场景中 persistent 模式 Phase 5 TTFT 降低 1.9×（Gemma），总耗时降低 23%。10 expert 路由场景 warm cache 实现 24× TTFT 降低。
- 字符级 prefix matching: BPE 分词具有上下文依赖性——相同文本在不同上下文中可产生不同 token 序列。标准 prefix-caching 系统（vLLM, SGLang）按 token ID 匹配，在此场景下会 miss 本可复用的 cache。系统在原始文本层面比较，从根本上避免此问题。
- MLX lazy evaluation 与线程安全: MLX 惰性求值要求在 prefill 后、磁盘加载后、量化输出后各关键点显式
mx.eval()，遗漏任一点导致空 cache、OOM 或 attention NaN（paper 记录 6 种故障模式）。MLX 非线程安全（并发mx.eval()触发 Metal assertion failures），系统被迫采用单线程调度器 + RLock 的协作式并发模型——batch=2 的两个 agent decode 合并为单次 Metal kernel dispatch 而非真并行。开发中最隐蔽的 bug（batch=2 cache corruption）的初始假设（lazy tensor chain）被验证脚本自身的串行时序掩盖，最终定位为 scheduler 线程和 event loop 间的竞态条件。
ModelCacheSpec 抽象层覆盖 GQA（Gemma 3 / Llama 3.1，对称 K=V）和 MLA（DeepSeek，非对称 K=192, V=128），所有上层组件对模型架构无感。
核心技术壁垒: 多智能体交替执行（一个 agent 生成时另一个加载 cache）提供时间间隙隐藏磁盘 I/O 延迟。这使 KV cache 持久化仅在 UMA 设备上具备架构可行性——SSD→内存带宽约 7 GB/s，占统一内存带宽的 ~2.6%，加载后以全带宽访问。在离散 GPU 上，PCIe 5.0 瓶颈使 VRAM→host 带宽从 1,792 GB/s 骤降至 ~64 GB/s（28× 悬崖），此方案不具吸引力。block pool 作为 page table、SSD 作为 swap，系统实现了对注意力状态的虚拟内存语义。
Q3 结果 #
§3 架构 / 方法图 #

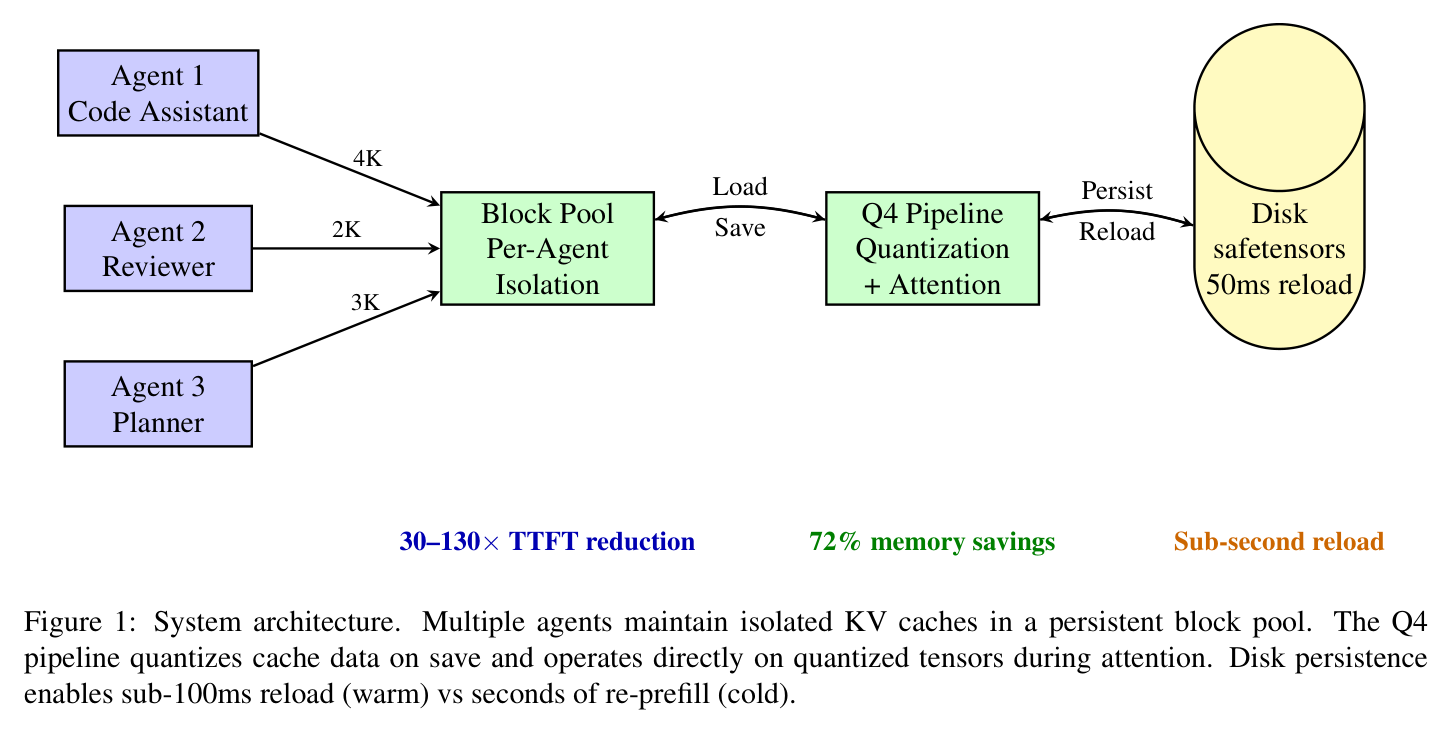

Paper Figure 1: System architecture. Multiple agents maintain isolated KV caches in a persistent block pool. The Q4 pipeline quantizes cache data on save and operates directly on quantized tensors during attention.
系统自上而下三层：Agent 层（Code Assistant、Reviewer、Planner 等各持 2K–4K context）→ Block Pool 层（per-agent namespace 隔离，256-token 固定块大小）→ Q4 Pipeline 层（量化 + fused attention + safetensors 持久化）。数据流双向：Save 路径将 FP16 KV 量化为 Q4 写入磁盘，Load/Reload 路径从 safetensors 直接加载 Q4 张量进入注意力层。关键性能标注：30–130× TTFT 降低、72% 内存节省、亚秒级重载。

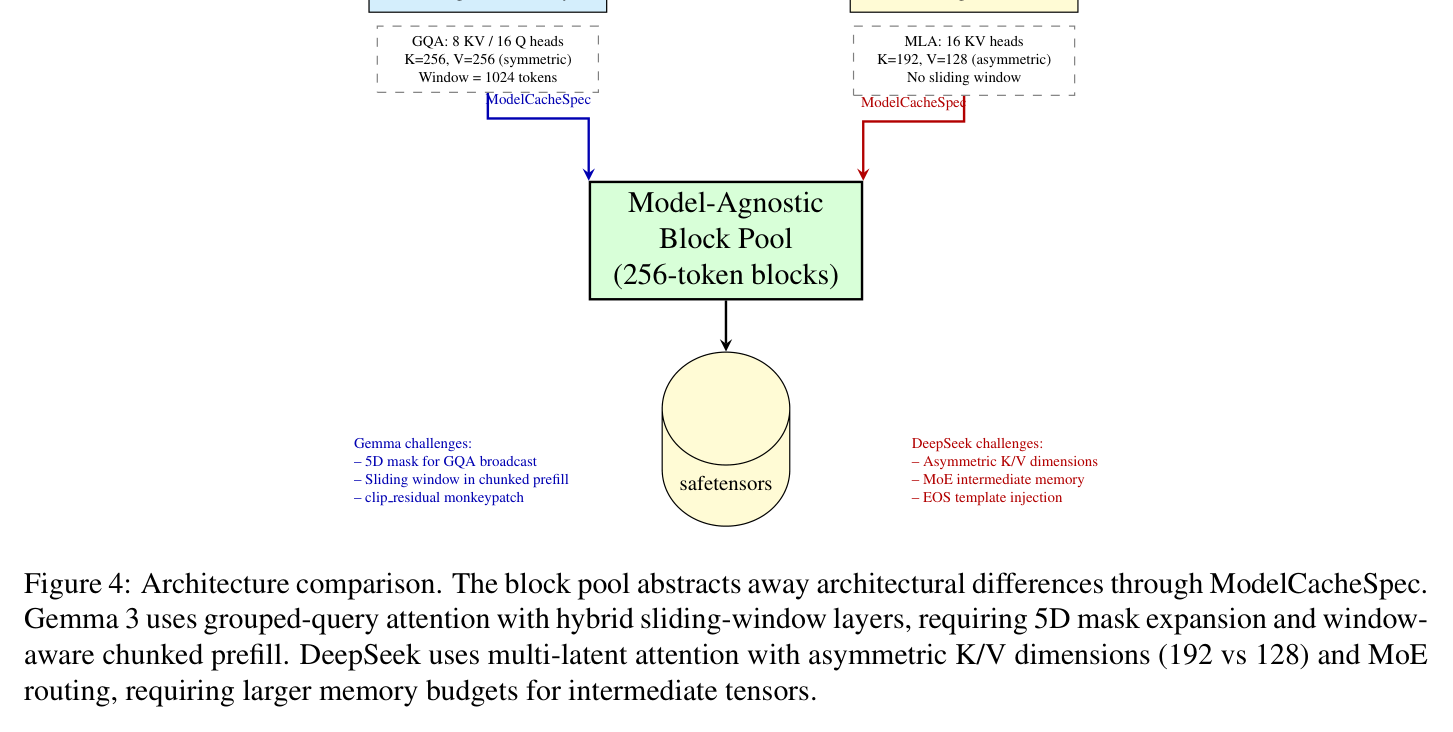

Paper Figure 4: Architecture comparison. Gemma 3 uses GQA with hybrid sliding-window layers (8 global + 40 sliding, K=V=256). DeepSeek uses MLA with asymmetric K/V dimensions (K=192, V=128) and MoE routing. Both connect to the model-agnostic block pool through ModelCacheSpec.
ModelCacheSpec 定义层数、KV head 数、head 维度和量化参数，是模型无关性的抽象边界。GQA 模型需要 5D query reshape（$(B, n_{kv}, n_{rep}, L, D)$）实现 broadcast 兼容，以及 window-aware chunked prefill mask；MLA 模型需要额外的 v_head_dim 字段处理非对称维度，MoE routing 产生更大中间张量预算（4096 MB vs Gemma 的 2048 MB）。两类架构的差异被 ModelCacheSpec 封装，上层 block pool 和 Q4 pipeline 完全共用。
Batched Quantized Inference: BatchQuantizedKVCache 实现 merge（左填充 + 按 batch 维堆叠）→ update_and_fetch（统一 batch 注意力 + KV 更新）→ extract（拆回 per-agent cache），将两个 agent 的 decode 合并为单次 Metal kernel dispatch。ConcurrentScheduler 在 prefill 阶段按 512 token 块交替处理多 agent，在 decode 阶段交替生成，适配 Orca 的 iteration-level 调度到量化 cache + 边缘设备场景。MLX 非线程安全，所有推理经单线程调度器串行执行（RLock 保护跨线程 I/O）。
Prefix Matching: 采用字符级文本比较而非 token ID 比较，避免 BPE 分词的上下文依赖性（相同文本在不同上下文可产生不同 token 序列）。返回 EXACT / EXTEND / DIVERGE 三种匹配状态，50% 公共前缀阈值决定复用资格。多阶段工作流中 prompt 单调增长，实际总是 EXTEND 匹配。
§4 作者证明 #
无形式化作者证明 — 仅实证。 系统包含解析性内存模型（Q4/FP16 比率推导），但无形式化性能/收敛保证。可形式化但未形式化的量：给定内存预算 $M$、agent 数 $N$、SSD 带宽 $B_{ssd}$，warm cache TTFT 的上界。
符号表 #
| 符号 | 含义 | 取值范围 |
|---|---|---|
| $h$ | KV head 数 | 8（Gemma/Llama）, 16（DeepSeek） |
| $d$ | head dimension | 128–256 |
| $n$ | 序列长度（tokens） | 1K–32K |
| $g$ | 量化 group size | 64 |
| $B$ | batch size | 1–2 |
| $L$ | 层数 | 27–48 |
| $D_K$, $D_V$ | K/V head 维度 | 对称 128–256 或非对称 192/128 |
核心方程 #
FP16 每层 KV 存储：$4hdn$ bytes（K + V 各 $2hdn$）。Q4 每层存储：$hdn(1 + 8/g)$ bytes（4-bit packed 数据 + bfloat16 scale 和 bias per group）。
$$Q4/FP16 = (1 + 8/g) / 4 = 0.281 \quad (g = 64)$$
物理意义：无论模型维度如何，Q4 一律节省 72% 内存。Gemma 3 12B 在 4K context 时每 agent FP16 需 1,536 MB（$2 \times 8 \times 256 \times 4096 \times 2 \times 48$ bytes），Q4 仅需 432 MB。
GQA 的 batched attention 需要将 query reshape 为 5D 张量 $(B, n_{kv}, n_{rep}, L, D)$，其中 $n_{rep} = n_q / n_{kv}$（Gemma: 16/8 = 2），实现 broadcast 兼容。
6 项验证 #
| # | 检验项 | 预期 | 实际 | 判定 |
|---|---|---|---|---|
| 1 | 内存比率 0.281 在三模型一致 | Q4/FP16 ≈ 0.281 | Table 2 + Appendix D 均验证 | ✓ |
| 2 | 4× agent 容量提升 | Q4 fits ≈ 4× FP16 | 24 vs 6 (4K), 12 vs 3 (8K), 6 vs 1 (16K) | ✓ |
| 3 | Cold TTFT 线性缩放 $O(n)$ | 线性关系 | Fig 2: 三模型 cold 均线性（双对数直线） | ✓ |
| 4 | Warm/Hot TTFT 近平坦 | 弱依赖 $n$ | Gemma warm 475–1819 ms (1K–32K)，32K 处上翘因 cache > 3 GB | ✓ |
| 5 | PPL 影响 < 5% | 可容忍降级 | −0.7% / +2.8% / +3.0%，与 KIVI 4-bit 文献一致 | ✓ |
| 6 | Cross-phase 加速随阶段累积 | Phase $N$ > Phase 1 | Table 7: 1.0× → 1.9× (Phases 1–5, Gemma) | ✓ |
§5 实验与数据 #
实验规模: 1,132 次独立测量 + 36 次交错到达测试。3 个模型 × 6 上下文长度 × 3 cache 状态 × 2 batch 大小。每配置 6 次取中位数，11–240 秒自适应冷却（thermal-aware）。硬件：Apple MacBook Pro M4 Pro, 24 GB LPDDR5X, 273 GB/s。
TTFT 缩放 #

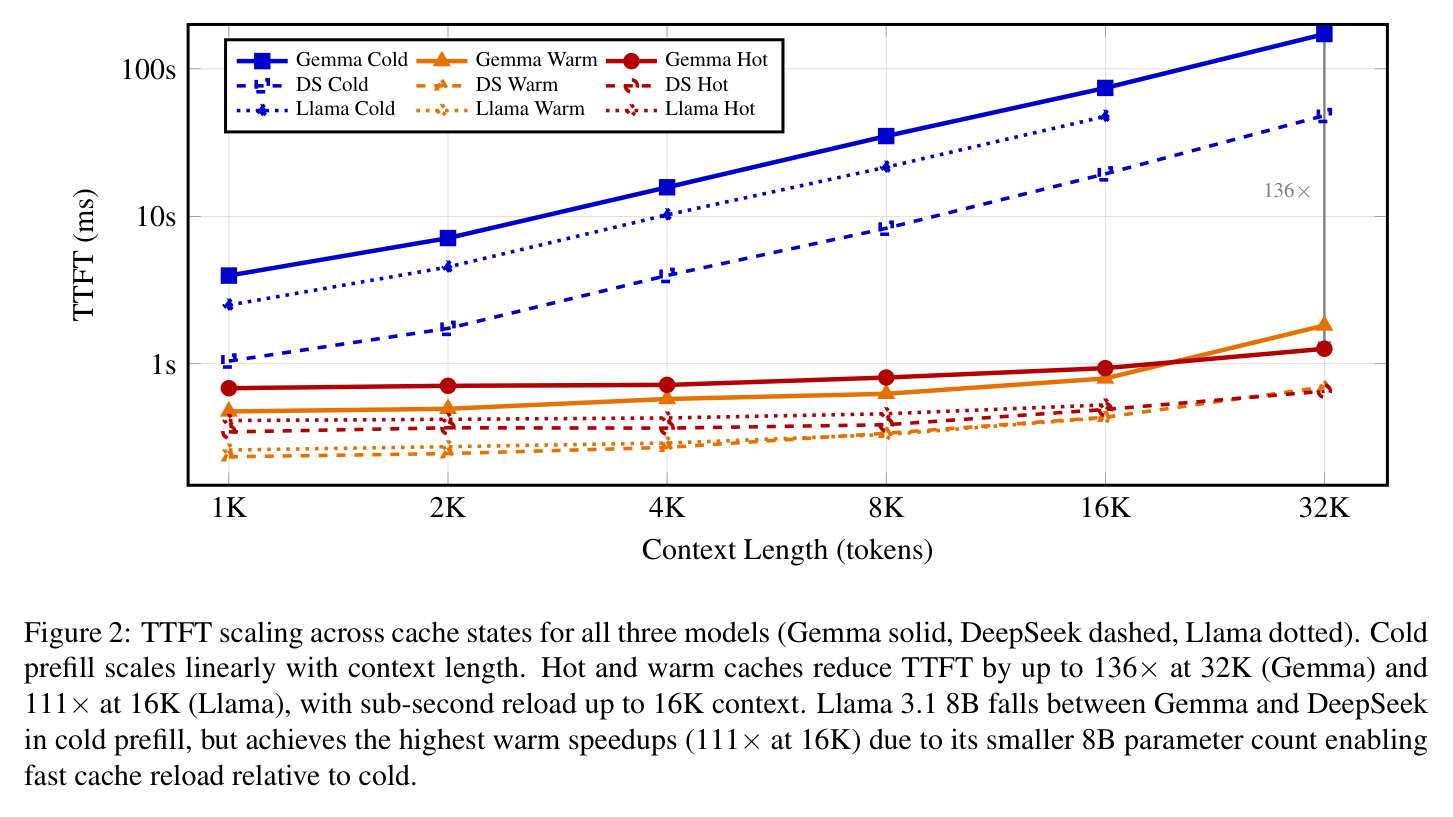

Paper Figure 2: TTFT scaling across cache states (Gemma solid, DeepSeek dashed, Llama dotted). Cold prefill scales linearly; warm and hot caches reduce TTFT by up to 136× at 32K (Gemma) and 111× at 16K (Llama).
Cold TTFT 随 context 线性增长（Gemma 32K 达 172 秒），Warm/Hot 近乎平坦（Gemma 32K warm 仅 1.8 s / hot 1.3 s）。16K 下加速倍数：Gemma 93×, DeepSeek 45×, Llama 111×。Llama 获得最高 warm 加速比因其 8B 参数量使 warm reload 相对其 cold prefill 更快。DeepSeek cold 最快（27 层 vs Gemma 48 层）但 warm 加速比相应较低。
意外发现：短 context（1K–8K）下 Gemma/Llama 的 warm（磁盘加载）比 hot（内存驻留）更快 40–55%，在 6 次测量中全部重现无交叉。原因：mx.load() 的优化顺序 I/O 路径 vs hot 路径的 per-layer hash 查找和散列内存访问。32K 时反转（disk I/O 占主导，cache > 3 GB）。
vs vllm-mlx 对比 #

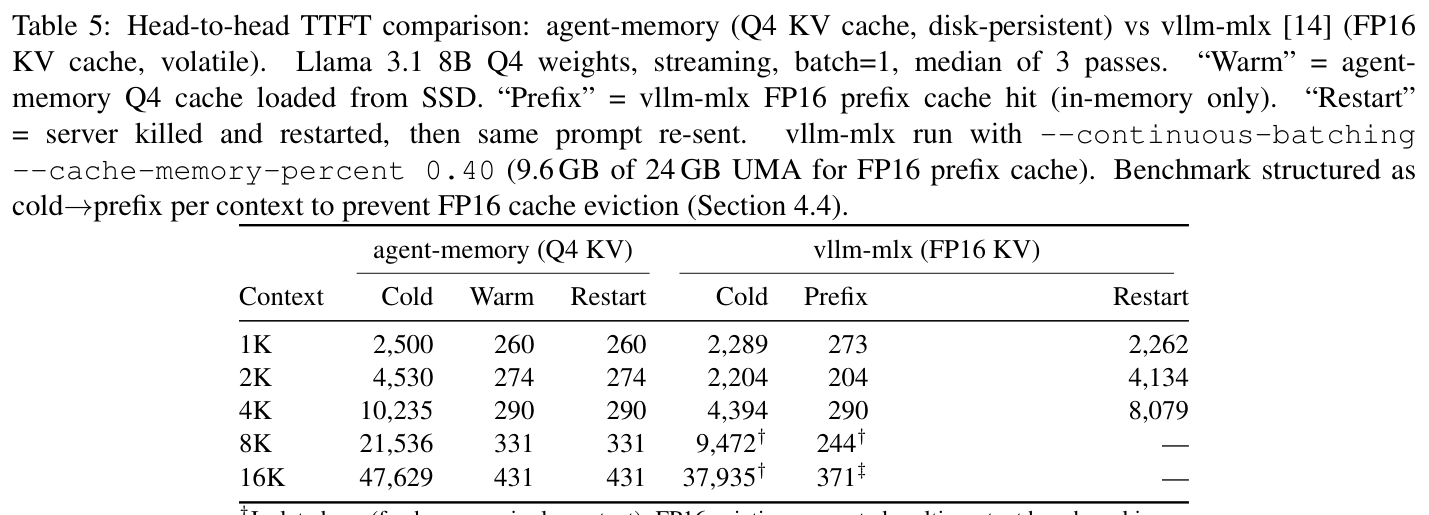

Paper Table 5: Head-to-head TTFT comparison. Agent-memory uses Q4 KV with disk persistence; vllm-mlx uses FP16 KV with volatile prefix cache. Both share the same mlx-lm inference engine, isolating cache strategy differences.
4K 下 Q4 warm（290 ms）与 FP16 prefix（290 ms）完全持平——读取 4× 小文件的 SSD 时间抵消反量化开销。vllm-mlx 在 8K 时需独立测试（多 context 配置下 FP16 被驱逐），16K 时即使单 context 独立运行也在第 3 次测量失败。Cold prefill vllm-mlx 快 2.3×（4K: 4,394 ms vs 10,235 ms），差距源于 agent-memory 的编排层开销而非 Q4 量化本身（用 FP16 KV 的 agent-memory 仅快 259 ms）。Restart 后 agent-memory 保持 warm 状态，vllm-mlx 全部丢失。
多阶段持久化 #

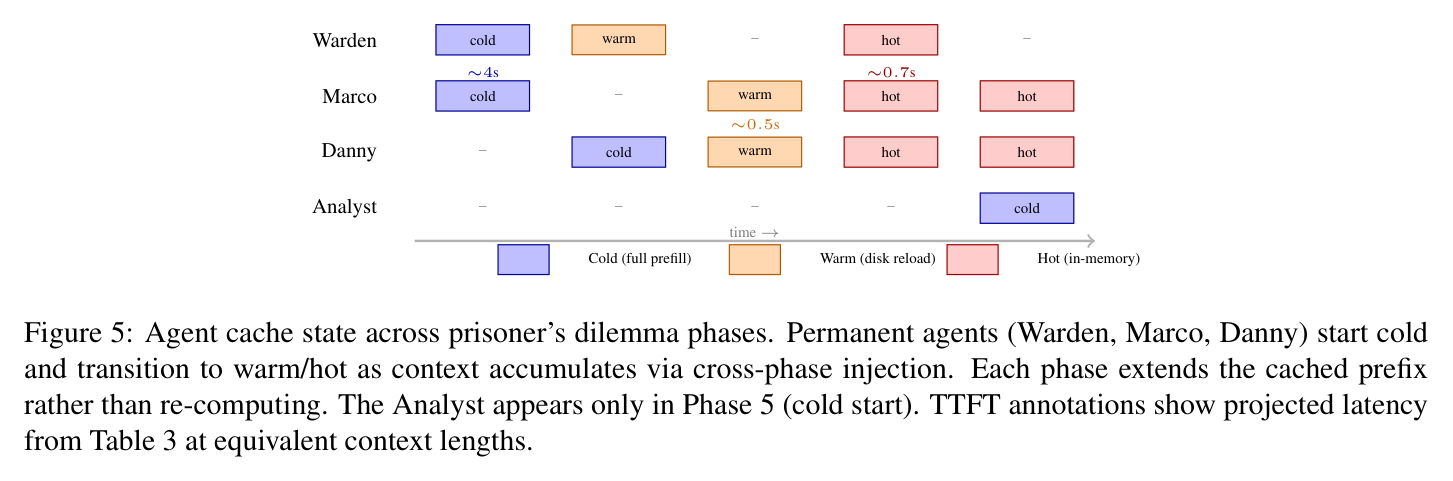

Paper Figure 5: Agent cache state across prisoner's dilemma phases. Permanent agents (Warden, Marco, Danny) start cold and transition to warm/hot via cross-phase injection. The Analyst appears only in Phase 5 (cold start).
5 阶段（审讯 A → 审讯 B → 庭院 → 最终对峙 → 裁决）、4 agent（3 永久 + 1 临时）、25 轮对话。Persistent 模式在 Phase 1 无优势（均冷启动），Phase 5 TTFT 降低 1.9×（Gemma: 3,292 ms → 1,705 ms），总耗时降低 23%（72.9 s → 56.1 s）。DeepSeek 改善较小（1.3×）因其 27 层冷启动本身已快。10-expert Wikipedia 路由场景中 warm cache 实现 24.2× TTFT 降低（Gemma: 20.5 s cold → 847 ms warm）。
系统定位 #

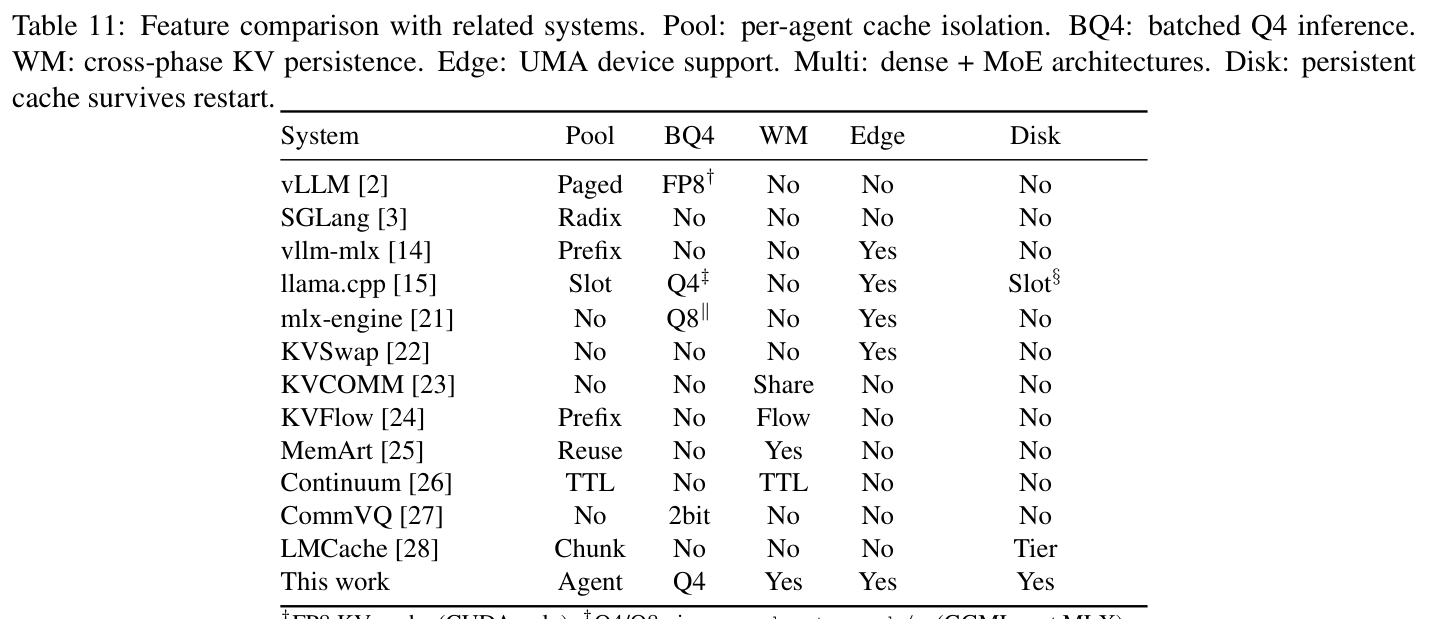

Paper Table 11: Feature comparison. Pool = per-agent cache isolation, BQ4 = batched Q4 inference, WM = cross-phase KV persistence, Edge = UMA device support, Disk = persistent cache survives restart.
本系统是唯一同时具备 per-agent isolation、batched Q4 inference、working memory、edge device 支持和 disk persistence 的方案。最接近的是 llama.cpp（Q4 KV + per-slot save/restore），但使用 GGML 后端、需手动 API 调用、无自动多 agent 管理。MemArt 有 KV reuse blocks + working memory 但面向数据中心。vllm-mlx 有 prefix caching 但无量化 KV、无持久化。
质量影响 #
Q4 KV cache PPL 影响（WikiText-2, 512-token 滑动窗口，256-token 步幅）：Gemma −0.10 PPL（−0.7%），Llama +0.12（+2.8%），DeepSeek +0.19（+3.0%）。Gemma 对称 KV 维度（K=V=256）提供冗余吸收量化噪声；DeepSeek MLA 将 K/V 压缩为低秩潜在表示（非对称 K=192, V=128），冗余更少，量化误差影响更大。局限：512 token 窗口短于 Gemma 的 sliding-window attention（window=1024），未报告置信区间。
§6 论证链 #
| # | 论点 | 依据 | 隐含假设 |
|---|---|---|---|
| 1 | 边缘设备固定 RAM 下，$N$ 个 agent 各持 $C$ tokens 需缓存生命周期管理；拼接有 $O(n^2)$ 注意力开销 | §2.1-2.2, Table 1：M4 Pro 仅 10.2 GB cache 预算；FP16 at 8K 仅放 3 agents | agents 需独立 KV cache（位置偏差使拼接方案不可接受） |
| 2 | Q4 量化使 KV cache 内存降低 72%（比率 0.281），4× agent 容量提升 | §3.2, Table 2：解析推导 $(1+8/g)/4$，三模型实测验证 | group quantization ($g=64$) 的量化误差可容忍——PPL 影响 < +3% |
| 3 | 磁盘持久化将 $O(n)$ compute-bound prefill 替换为 $O(n)$ I/O-bound reload | §3.1, Table 3：Gemma 4K cold 15,736 ms → warm 577 ms（27×） | UMA SSD 带宽（~7 GB/s）足够亚秒级重载；safetensors 零反序列化开销 |
| 4 | 多 agent 交替执行为 cache 重载提供时间间隙——Agent A 生成时 Agent B 加载 | §5.1：block pool = page table, SSD = swap 的虚拟内存类比 | agents 确实交替而非并行；$1/N$ 重载延迟落入临界路径（未端到端测量） |
| 5 | Head-to-head vs vllm-mlx：Q4 warm 与 FP16 prefix 速度相当，但 Q4 在高内存压力和 restart 后仍可用 | §4.4, Table 5：4K 下 290 ms vs 290 ms；FP16 在 16K 失败 | 两系统共享同一推理引擎（mlx-lm），对比仅隔离 cache 策略 |
§7 实现 cross-reference #
开源仓库: agent-memory — 19 天 44 sessions 开发，301 commits，17.8K 行源码 + 31K 行测试 + 12.7K 行 benchmark 基础设施。
| 组件 | 实现位置 | 说明 |
|---|---|---|
| Block Pool / AgentBlocks / KVBlock | 仓库核心模块 | per-agent namespace 隔离，256-token 块，safetensors 持久化 |
| BatchQuantizedKVCache | 仓库核心模块 | merge / update_and_fetch / extract，左填充 + batch 堆叠 |
| ConcurrentScheduler | 仓库核心模块 | 单线程调度器 + RLock，512 token chunk prefill |
| ModelCacheSpec | 仓库核心模块 | 模型无关抽象，含 v_head_dim 支持 MLA 非对称维度 |
| quantized attention patch | mlx-lm monkey-patch | fused Q4 scaled dot-product attention, mx.compile(shapeless=True) |
| prefix matching | 仓库核心模块 | 字符级文本比较，EXACT / EXTEND / DIVERGE |
| OpenAI-compatible API | 仓库服务层 | drop-in 兼容，支持 SSE streaming |
核心技术壁垒 #
KV cache 磁盘持久化的架构可行性取决于 SSD→内存带宽比率和多 agent 交替提供的 I/O 隐藏窗口。UMA（Apple Silicon）SSD 以 ~7 GB/s 读入 273 GB/s 统一内存，一次加载后全带宽访问。离散 GPU（RTX 5090）VRAM 1,792 GB/s 内部带宽，但 PCIe 5.0 host↔device 仅 ~64 GB/s，28× 悬崖使每次 cache miss 代价高昂。此外系统依赖 MLX 的 quantized_scaled_dot_product_attention 在 Q4 张量上直接做注意力——若无 fused Q4 attention kernel，需反量化回 FP16 再计算，消除延迟优势。
