Tutti: Making SSD-Backed KV Cache Practical for Long-Context LLM Serving #

Shi Qiu, Yifan Hu, Xintao Wang, Wenhao Zhu et al. | 2026-05 | Category: framework | Tags: kv-cache-offloading, gpu-centric-storage, nvme-ssd, prefix-caching, io-scheduling

§1 TL;DR #

Tutti 是首个将 CPU 从 GPU↔SSD KV cache 的数据路径和 I/O 控制路径中完全移除的开源方案。通过 GPU-native object store + GPU io_uring + slack-aware I/O scheduling 三项设计，SSD-backed KV cache 达到与 DRAM-backed 近乎相同的推理性能，TTFT 降 78.3%、可服务 RPS 翻倍、成本降 27%。

System scope #

• Stage coverage: prefill + decode（prefill 是 TTFT 优化主战场，decode 利用剩余 slack 写入 KV）
• Serving or training: 推理 serving，continuous batching (vLLM)
• Parallelism: TP（每 GPU 一个 Tutti 实例）；PP / EP / DP 未涉及
• Deployment mode: 单节点多 GPU；通过 Mooncake 扩展至 cluster-wide 元数据协调

§2 Q1 / Q2 / Q3 #

Q1 痛点 #

1. KV cache 容量瓶颈：长上下文 + 高并发使 KV cache 远超 HBM / DRAM 容量；SSD 提供 100 TB 级容量但 I/O 无法跟上推理速度。
2. CPU-centric I/O 是根因：paged KV layout 碎片化 → 数十万次小粒度随机 I/O 全部需 CPU 发起（即便 GDS 亦然），GPU stall 高达 70–80%。
3. 随 compute 优化加剧：vLLM v0.12 → v0.17 推理加速后 I/O 比重更大，SSD-backed KV cache 收益从"不佳"变为"负收益"。

Q2 方法 #

Design 1 — GPU-centric Object Store (§3.1)：将 KV cache 抽象为 GPU file（$2L$ objects/file），NVMe file 以 Tensor-Stripe 布局对齐 GPU 内存 block 粒度。P2P memory mapping table 使用 SGL 取代 PRP（HBM 开销从 3.75 GB 降至 15 MB）。CPU 开销从 $O(\text{layer} \times \text{blocks})$ 降为 $O(\text{layer})$。

Design 2 — GPU io_uring (§3.2)：CPU 仅异步提交 IOCB，GPU kernel 在 HBM 驻留的 lock-free ring buffer (SQ/CQ) 上完成 NVMe 命令提交与完成轮询。SM partitioning（NVIDIA green context）将 GPU 资源硬隔离为 Compute Domain 和 I/O Control Domain，消除长尾延迟。

Design 3 — Slack-aware I/O Scheduler (§3.3)：离线 profiling 建表记录每层($L_\text{input}$, $L_\text{prefix}$)下的 SM 空闲窗口。运行时查表调度 read/write，解耦 R/W 避免 NVMe 内部 cache 抢占（混合 R/W 带宽跌 60%）。Read 优先；write 延迟到后续 slack 或 decode 阶段。

核心技术壁垒 #

GPU-side 全程绕过 CPU 的 NVMe I/O 控制路径是最难复现的核心。它要求：(1) GPU 驱动直接管理 NVMe SQ/CQ（BaM/GeminiFS 技术栈）；(2) SGL descriptor 替代 PRP 以避免特权态 CPU 分配页表；(3) SM 硬隔离保证 I/O kernel 不与 compute 争抢——三者缺一不可，且需要对 NVMe 规范和 GPU 硬件调度器有底层控制力。

Q3 结果 #

Metric	Tutti	Best Baseline	Delta
TTFT (LEval, vLLM v0.17, SLO 1s)	lowest	LMCache-GDS	−78.3%
Achievable RPS (SLO-bounded)	2× GDS	LMCache-GDS	+100%
Retrieve BW (2-disk, 128K)	25.9 GB/s	LMCache-GDS 11.9 GB/s	+2.08×
Cost per 1M tokens (LooGLE)	lowest	LMCache-SSD	−66.2%
Crossover hit rate (compute→I/O bound)	98.3%	LMCache-SSD ≪	—
Multi-GPU TTFT 640K	1.2 s	GDS: OOM	—

§3 架构 / 方法图 #

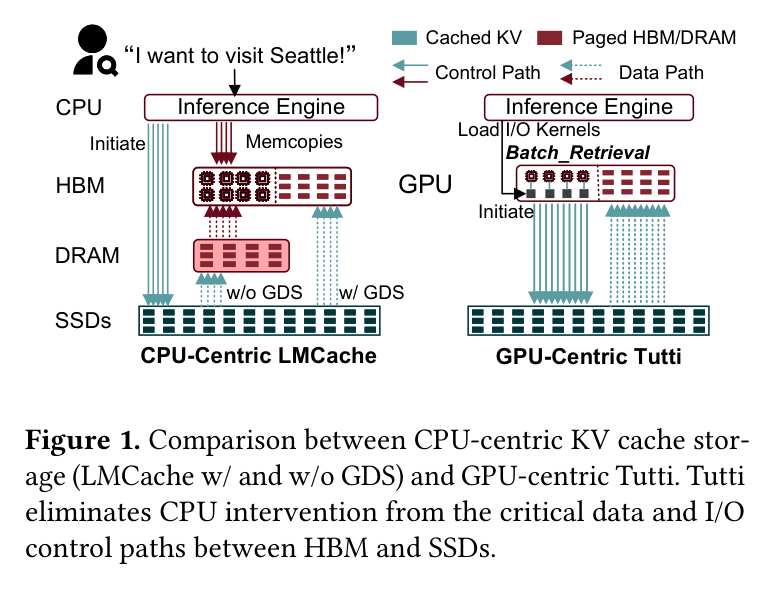

Paper's Figure 1, verbatim (caption: "Comparison between CPU-centric KV cache storage (LMCache w/ and w/o GDS) and GPU-centric Tutti. Tutti eliminates CPU intervention from the critical data and I/O control paths between HBM and SSDs.").

Figure 1 是 Tutti 的核心对比：左侧 CPU-centric 路径中每次 I/O 都经 CPU 发起 cudaMemcpy 或 GDS cuFile 调用；右侧 GPU-centric 路径中 CPU 仅做一次性元数据准备，数据流完全在 GPU→NVMe 之间闭环。



Paper's Figure 4, verbatim (caption: "Layout of GPU-centric KV cache store.").

GPU file pool 将每个 KV block 映射为一个 GPU file（$2L$ objects：K/V 各一层一 object）。NVMe file pool 基于 GeminiFS 预分配 extent。P2P memory mapping table 在初始化时从 KV cache memory pool 的虚拟地址预算好 SGL 描述符，运行时零开销查表。



Paper's Figure 5, verbatim (caption: "Architecture and I/O Process of GPU io_uring.").

gio_uring 的四步流程：init_queue → get_iocb（CPU 填充 IOCB）→ issue_io（GPU kernel 在隔离 SM 上发射 NVMe 命令）→ wait_cqe（GPU 端 poll CQ，无 CPU 参与）。CUDA event 用于保证跨 stream 依赖正确性。

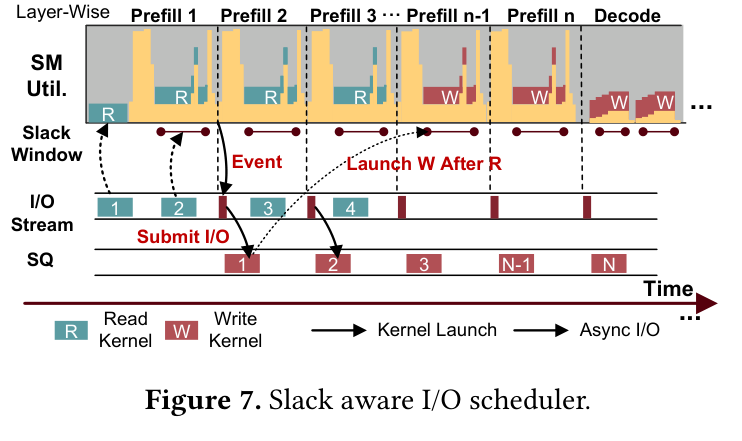

Paper's Figure 7, verbatim (caption: "Slack aware I/O scheduler.").

Scheduler 在 prefill 每层前查表获取空闲 SM 窗口，优先调度 read kernel，write kernel 利用剩余 slack 或 defer 到 decode。解耦设计避免 NVMe SSD 内部 cache 因混合 R/W 而带宽坍塌。

sequenceDiagram participant CPU as CPU (off-critical-path) participant GPU_C as GPU Compute Domain participant GPU_IO as GPU I/O Domain participant NVMe as NVMe SSD CPU->>GPU_C: enqueue compute kernel (layer L) CPU->>GPU_IO: enqueue I/O kernel (IOCB for layer L+1) Note over CPU: CPU overhead = O(layer), then idle GPU_C->>GPU_C: prefill layer L (attention + FFN) GPU_IO->>NVMe: issue SGL read (layer L+1 KV) NVMe-->>GPU_IO: DMA completion → CQ entry GPU_IO-->>GPU_C: CUDA event signal (KV ready) GPU_C->>GPU_C: prefill layer L+1 (uses fetched KV) Note over GPU_IO: write deferred to slack/decode GPU_IO->>NVMe: issue SGL write (layer L KV store)

§4 作者证明 #

无形式化性能模型 — 仅实证 + 成本模型 #

论文没有提出 I/O 性能的解析吞吐/延迟模型，而是依赖离线 profiling lookup table 来做调度决策。唯一显式模型为 §4.3 的成本公式。

Notation table #

Symbol	Meaning	Unit
$P_{GPU}$	GPU hourly rental price	$/hour
$N_{GPU}$	GPU count	—
$P_{mem}$	DRAM unit price	$/GB/hour
$S_{mem}$	DRAM capacity provisioned	GB
$P_{ssd}$	SSD unit price	$/GB/hour
$S_{ssd}$	SSD capacity provisioned	GB
$\text{Throughput}$	Achieved token generation rate	tokens/hour

方程物理意义 #

$$\text{Cost}_{1M} = \frac{P_{GPU} \cdot N_{GPU} + P_{mem} \cdot S_{mem} + P_{ssd} \cdot S_{ssd}}{\text{Throughput}} \times 10^6$$

分子 = 硬件总小时成本（计算 + 存储）。分母 = 该配置下实际达成的吞吐。物理含义：在 GPU 利用率不变时，用更便宜的 SSD 替代 DRAM 直接降低分子；但如果 SSD I/O 拖累利用率使 throughput 下降，则分母减小 → cost 上升。Tutti 的贡献在于保持 throughput ≈ DRAM-backed 的同时让存储成本项降 ~100×。

6-check verification #

1. 维度一致：\[$/hour\] / \[tokens/hour\] × \[10^6\] = \[$/Mtok\] ✓
2. 边界检查：throughput → 0 时 cost → ∞（GPU idle = 最贵），符合直觉 ✓
3. 单调性：cost 关于 throughput 单调递减；关于 $S_{mem}$/$S_{ssd}$ 单调递增 ✓
4. 数值代入：$P_{GPU}=5, N_{GPU}=1, P_{ssd}=0.000082, S_{ssd}=14000$ → 存储项 $\approx$1.15$/hr ≪ GPU 5$/hr；DRAM 同容量 1232$/hr → 差 1000× ✓
5. 模型局限：未计算 I/O 带来的 GPU bubble 对 throughput 的折扣，实际通过实验补全 ✓
6. 与实验对应：Fig. 14 中 Tutti cost 最低与公式预测一致 ✓

无形式化 I/O 性能模型的缺失影响 #

一个理想的 I/O 模型需刻画：(a) per-layer transfer time $T_\text{xfer}(B, n_\text{disk}, \text{req\_size})$；(b) compute slack $T_\text{slack}(L_\text{input}, L_\text{prefix}, \text{layer})$；(c) crossover condition $T_\text{xfer} > T_\text{slack}$ 的解析解。缺失此模型意味着无法在不同硬件（更多/更少 SSD、不同 GPU）上快速预测 Tutti 的表现界限。

§5 实验与数据 #

Scheduling & resource management (framework-specific) #

I/O 调度粒度: layer-level（每层一次 retrieve/store 决策）。

Preemption: 无——I/O kernel 一旦在 I/O Domain 上发射不可抢占，但通过 slack-aware 调度保证不阻塞 compute kernel。

Admission control: 依赖 vLLM 原有 scheduler 做 request-level admission；Tutti 不做额外准入控制。

Memory management:

• KV cache allocation unit = vLLM page block（16–64 tokens × heads × dim）
• Fragmentation: Tensor-Stripe 布局 + 预分配 NVMe file pool 消除运行时碎片
• Eviction / reuse: 继承 vLLM prefix cache 策略；Tutti 通过 Mooncake 做 cluster-level replica metadata 管理
• Swap: SSD 即最终持久层，无 CPU swap；retrieve 是从 SSD 直接 DMA 到 HBM

End-to-end results #

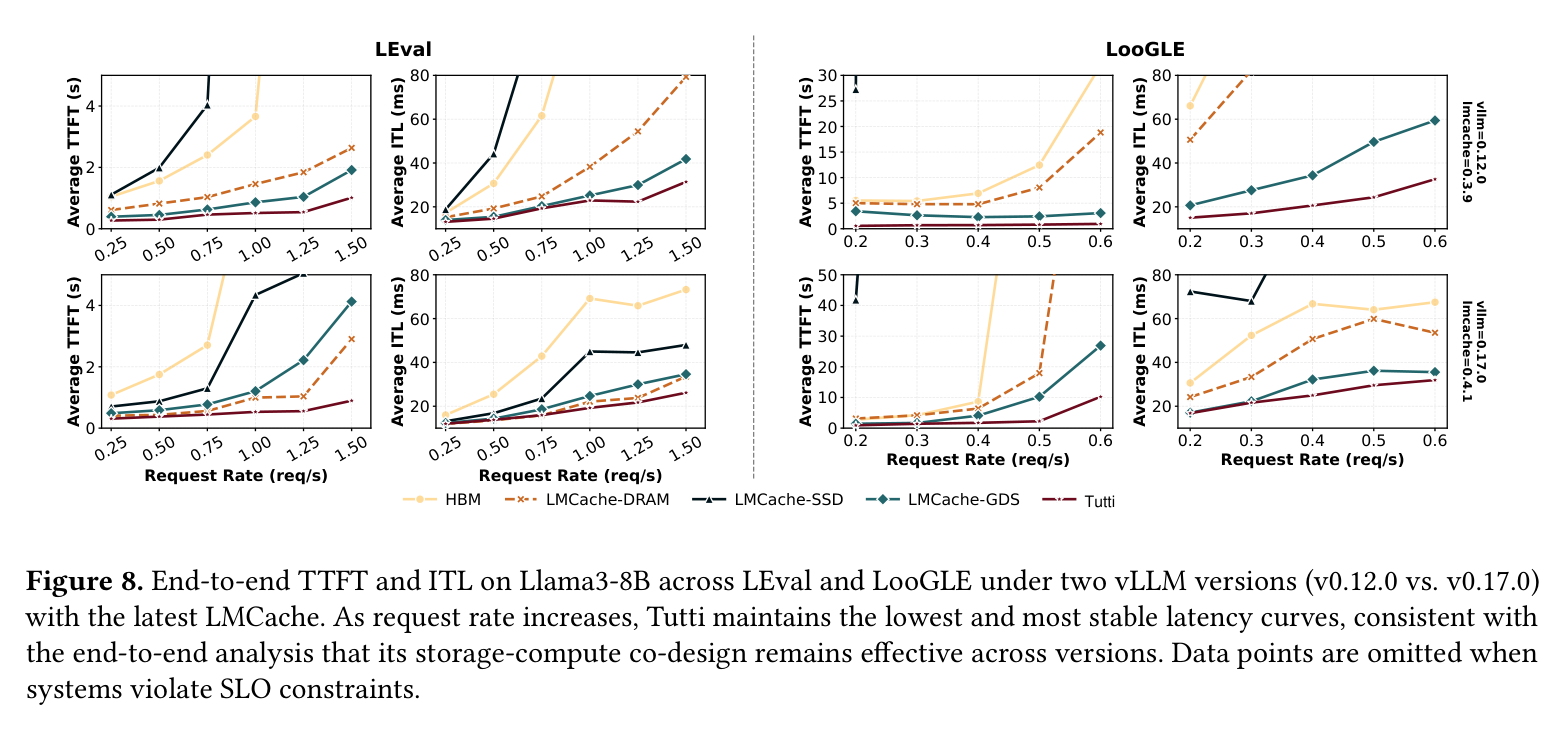

Paper's Figure 8, verbatim (caption: "End-to-end TTFT and ITL on Llama3-8B across LEval and LooGLE under two vLLM versions...").

核心发现：(1) vLLM v0.17 加速 compute 后 GDS 的 I/O 瓶颈更凸显，DRAM 相对领先收窄；(2) Tutti 在所有 RPS 下保持最低且最稳 TTFT 曲线；(3) LooGLE 长序列场景 Tutti TTFT 仅为 GDS 的 38%。

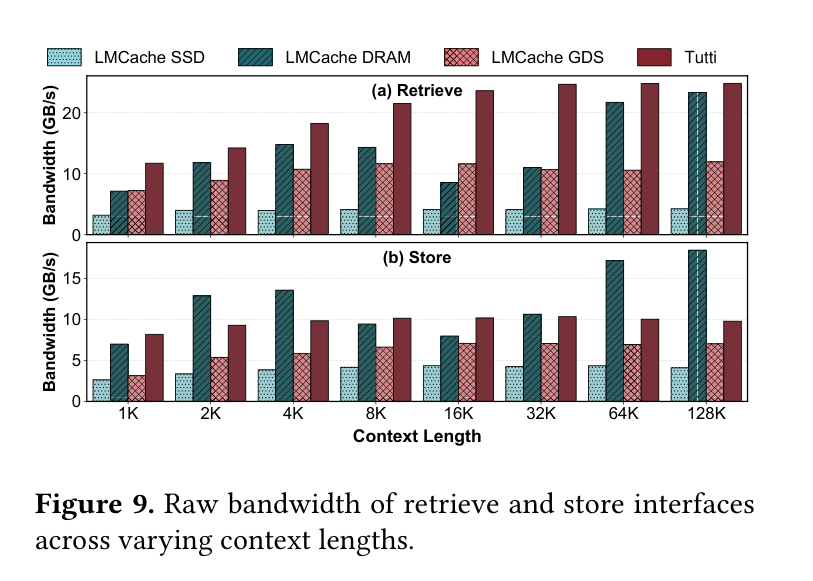

Paper's Figure 9, verbatim (caption: "Raw bandwidth of retrieve and store interfaces across varying context lengths.").

Retrieve 带宽随 sequence length 近线性增长至 25.9 GB/s（2-disk RAID-0），而 GDS 饱和于 11.9 GB/s。Store 受限于 SSD 写入峰值 ~10 GB/s，但仍优于 GDS 7 GB/s。LMCache-DRAM 在 16K tokens 出现碎片导致带宽跌至 8.5 GB/s 的不稳定现象。

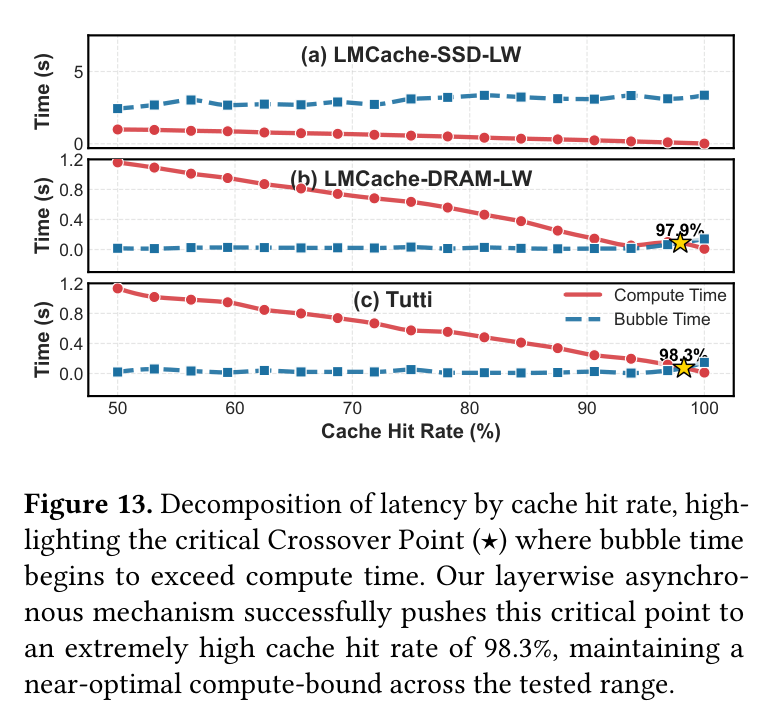

Paper's Figure 13, verbatim (caption: "Decomposition of latency by cache hit rate, highlighting the critical Crossover Point (★) where bubble time begins to exceed compute time.").

Tutti 将 crossover point 推至 98.3% hit rate——意味着在几乎所有实际工作负载（hit rate < 98%）下，SSD I/O 延迟完全被 compute 掩盖，bubble time 平均仅 25 ms。这是 SSD-backed KV cache 实用化的关键证据。

Workload characterization #

Workload regime	Tutti	Baseline (GDS)	Why
Short prefix (16K–32K), low concurrency	5.8–13.4% better than GDS; matches DRAM	GDS adequate but not optimal	Slack windows large, I/O easily hidden
Long prefix (64K–112K), moderate concurrency	61.4% TTFT reduction vs GDS	GPU bubble >70%	Massive I/O volume requires GPU-centric path
Very high reuse (>96K/128K prefix)	DRAM leads by ≤20.6%	N/A (GDS OOM at 512K+)	Per-layer transfer exceeds slack; raw DRAM latency wins
Mixed prefill + decode (LEval)	2× RPS under SLO	GDS violates SLO early	Slack-aware scheduler hides write I/O in decode
Ultra-long (640K, multi-GPU)	1.2 s TTFT	GDS: OOM	No staging buffer → no memory pressure

Evaluation specifics #

• Baseline versions: vLLM v0.12.0 (Dec 2025) 和 v0.17.0 (Mar 2026); LMCache v0.4.2
• Fair tuning: baselines 使用各自最优配置（LMCache-DRAM-LW 带 layer-wise pipelining, GDS 带 cuFile）
• Metric definitions: TTFT = time from request arrival to first output token; ITL = average inter-token latency; throughput = output tokens/hour for cost model

§6 论证链 #

Step	Claim	Evidence	Logic
1	Paged KV layout + SSD = 大量碎片化随机 I/O → GPU stall 70–80%	Fig. 2: SSD 和 GDS 配置下 GPU bubble 占比	实测 + 因果分析（page-based allocation → fragmentation → CPU I/O overhead）
2	CPU 是瓶颈根因，而非 SSD 带宽不足	§2.4: 即使 GDS P2P DMA，CPU 仍在 control path 发起每次 I/O	NVMe doorbell/command submission 在 CPU 侧
3	GPU-native object store 消除 data path CPU 开销	§3.1: SGL 替代 PRP（31–91× BW gain, Fig. 10）; Tensor-Stripe 对齐	设计 + 微基准验证
4	GPU io_uring 消除 control path CPU 开销	§3.2: ring buffer in HBM, SM partitioning 隔离 I/O	架构设计 + §4 端到端验证
5	Slack-aware scheduling 消除 GPU resource contention	§3.3: 离线 profiling + 解耦 R/W（Fig. 6 证明混合 R/W 带宽跌 60%）	Lookup table 驱动 + 消融（Fig. 13 crossover push）
6	三项设计协同 → SSD-backed ≈ DRAM-backed 性能	Fig. 8 端到端 + Fig. 11 TTFT vs prefix length + Fig. 13 crossover	全系统集成验证
7	容量无限 + 性能不降 → 成本降低	Fig. 14 + Eq. 1: SSD $/GB 比 DRAM 低 100×，throughput 持平	数学推导 + 实测

§7 实现 cross-reference #

• vLLM KVConnector 集成：~1,500 LoC Python（注册 KV memory block pool, 构建 logical → GPU file 映射）
• GPU-centric object store + gio_uring：~8,000 LoC C++
• 接口：retrieve_layer(layer_id, block_ids), store_layer(layer_id, block_ids)
• SM partitioning 基于 NVIDIA green context API
• NVMe SQ/CQ 管理基于 GeminiFS 内核模块
• Mooncake 集成用于 cluster-wide 元数据（空间分配、replica 位置查找）

具体文件/行号：[实现未公开]（论文声明 open-source 但截至撰写未发布代码仓库）

关键实现细节 #

1. Pre-allocation 消除运行时开销：NVMe file pool 在 Tutti 启动时预分配所有 extent；P2P mapping table 在 KV cache pool 初始化时一次性计算 SGL 描述符。运行时路径零 allocation。
1. IOCB batch size = 2048 对齐 H100 SM 调度单元：每个 IOCB 包含 2048 IOCTXs，对应 2 SMs × 64 warps × 32 threads / 2（考虑 register pressure）。这个对齐确保 I/O kernel 恰好占满分配给 I/O Domain 的 SM 资源，避免浪费。

§8 API & usability #

• User-facing API: 通过 vLLM KVConnector 接口暴露，对上层用户透明（OpenAI-compat API 不变）
• Config surface: 需要指定 SSD 设备路径、GPU file pool 大小、SM partition 比例；offline profiling 生成 slack lookup table（一次性，复用）
• Migration cost: 从 vLLM + LMCache-DRAM 迁移需要：(1) 安装 GeminiFS kernel module；(2) 替换 KVConnector 实现；(3) 运行一次 offline profiling。非侵入式——不修改 vLLM 调度器或 attention kernel。

§9 Adoption & ecosystem #

• Upstream status: 未合入 vLLM 主线；以 KVConnector plugin 形式集成，跨 vLLM 版本可用
• Production deployment: 论文未披露生产部署信息
• Downstream requirements: 需要 NVIDIA green context 支持（H100+）；需要 NVMe SSD 支持 SGL（NVMe 1.1+，企业级 SSD 标配）；需要 PCIe P2P（CPU 需支持 PCIe ACS bypass）
• Ecosystem position: 与 Mooncake 配合形成 cluster-level tiered KV cache；与 LMCache 竞争同一生态位

§10 Deployment context #

• Serving stage: prefill（主战场：TTFT 优化）+ decode（利用 slack 做异步 store）
• Concurrency regime: 中高并发（论文测试 0.5–2.0 RPS，约 8–32 并发 long-context requests）
• Hardware affinity: H100（需 green context 做 SM partitioning）；PCIe 5.0 SSD 最佳（带宽上限更高）。对 A100 可能受限于无 green context 的 SM 隔离能力
• Ecosystem integration: vLLM KVConnector 插件 + GeminiFS kernel module + Mooncake（可选，集群元数据）
• Migration path: vLLM 用户需 (1) 部署 GeminiFS；(2) 将 LMCache KVConnector 替换为 Tutti；(3) 配置 SSD 路径和 SM partition ratio

§12 Software → Hardware reverse implication #

Tutti 属于 hardware-proximal framework：直接操作 NVMe SQ/CQ doorbell、P2P DMA descriptor（SGL vs PRP）、SM 硬件隔离（green context）。

硬件原语若存在将简化软件：

1. GPU-native NVMe controller：若 GPU 芯片集成 NVMe 端点控制器（或 CXL-attached NVMe），可跳过 PCIe P2P 配置和 doorbell MMIO，direct SGL 发射延迟从 μs 级降至 ns 级。
2. Hardware SM preemption with I/O priority：当前需手动 green context 隔离 SM；若 GPU scheduler 支持硬件级 I/O 优先级通道（类似 CPU 中断优先级），Tutti 无需静态分区 SM，可动态调度 I/O kernel。
3. Unified memory with NVMe coherency：若 NVMe 可参与 GPU 统一内存的 coherence domain（类 CXL.mem），则 KV cache 可作为 demand-paged 远端内存，无需显式 retrieve/store 接口。
4. SSD-side scatter/gather 感知：SSD 控制器原生支持 GPU 地址空间的 scatter-gather（无需 host-side SGL 构建），可进一步消除 CPU 参与的最后一步——SGL 描述符预计算。
