Introducing AMD CDNA 5 Architecture — MI455X / Helios #

AMD | 2026-08 | https://www.amd.com/content/dam/amd/en/documents/products/technologies/cdna/amd-cdna5-whitepaper.pdf Category: hardware | Tags: gpu-architecture, chiplet, mi455x, cdna5, wave32, hbm4, ualink, rackscale Read: 2026-08-12 · 24 pages · 12 figures · 2 endnotes · 0 equations · 0 measured benchmarks

0. 证据分级 #

这是一份厂商白皮书。全篇 24 页没有任何实测数字，两条 endnote 都明确写着

"AMD Performance Labs calculations … compared to published specifications"。

因此本条目对每个非平凡结论标注来源，四类：

最后一类是本条目价值最高的部分：白皮书宣称"新指令"却不说是哪些，而 ISA 手册

显示矩阵指令集发生了完全的不连续。凡标注 ISA 手册的结论都不得当作白皮书的

陈述来引用。

1. TL;DR #

CDNA 5 把部署单元从 8-GPU 节点抬到 72-GPU 单跳交换共享内存 pod：256 个 WGP 以

Wave32 + 双倍 SIMD 宽度换来 MXFP4 40.26 PF、432 GB HBM4 @ 23.3 TB/s、每 GPU

3.6 TB/s UALoE。24 页零实测。两处高代价的静默变更：MXFP6 从与 MXFP4 同速掉到与

MXFP8 同速；MFMA 全族被 WMMA 取代。

2. 三问 #

Q1 痛点 #

白皮书的问题陈述不是"算力不够"，而是部署粒度不对。三条论据：

1. 单 token 的代价：LLM 参数进入万亿级后，每输出一个 token 需要"trillions of

computations and hundreds of billions of DRAM requests"（白皮书；无模型规模、

无 batch size、无 endnote，属于量级修辞而非规格）。

2. MoE 改变了配比：MoE"总参数多、每 token 只访问一小部分"，直接改变

compute:memory-bandwidth 的典型关系（白皮书）。这是文档里唯一一处点名的

workload 结构性变化。

3. 8-GPU 一次性部署已经不够：客户"can no longer meet the demands … by deploying

GPUs one system at a time"，性能取决于 compute / memory / network / power /

cooling / software / operations 作为一个机架级系统协同工作（白皮书）。

代际对照说得很直白：MI355X 的机架是多个 8-GPU 系统用 RDMA over Ethernet 拼成的

scale-out 集群；MI455X 的机架是一个 72-GPU 的 scale-up 共享内存 pod。

推理收益被明确限定在"models that don't fit within an 8-GPU node"。

Q2 方法 #

七项"key architectural innovations" + CoWoS-L 封装，后续每节 1:1 对应：

#	创新	载荷数字（白皮书）	是否有 endnote
1	AI 算力	MXFP4/MXFP8 峰值 FLOPS 4x MI355X	有（MI400-006）
2	计算资源利用率	"dozens of internal improvements"，无数字	无
3	内存子系统	432 GB HBM4（1.5x），带宽 ~2.9x	有（MI400-008）
4	scale-up	3.6 TB/s，36 条 UALoE，72-GPU pod	无
5	scale-out	600 GB/s per GPU，6x MI355X	无
6	CPU 耦合	256 GB/s Infinity Fabric，cache-coherent	无
7	能效	无任何数字	无

机制上真正做了四件事：

• 计算单元换血：每 XCD 的 32 个 Active CU"被同等数量的 Work Group Processor

取代"，Wave64 换成 Wave32，每 WGP 4 个 32 线程 SIMD + 4 个标量单元，每时钟可

发起一个新的 32 线程操作。

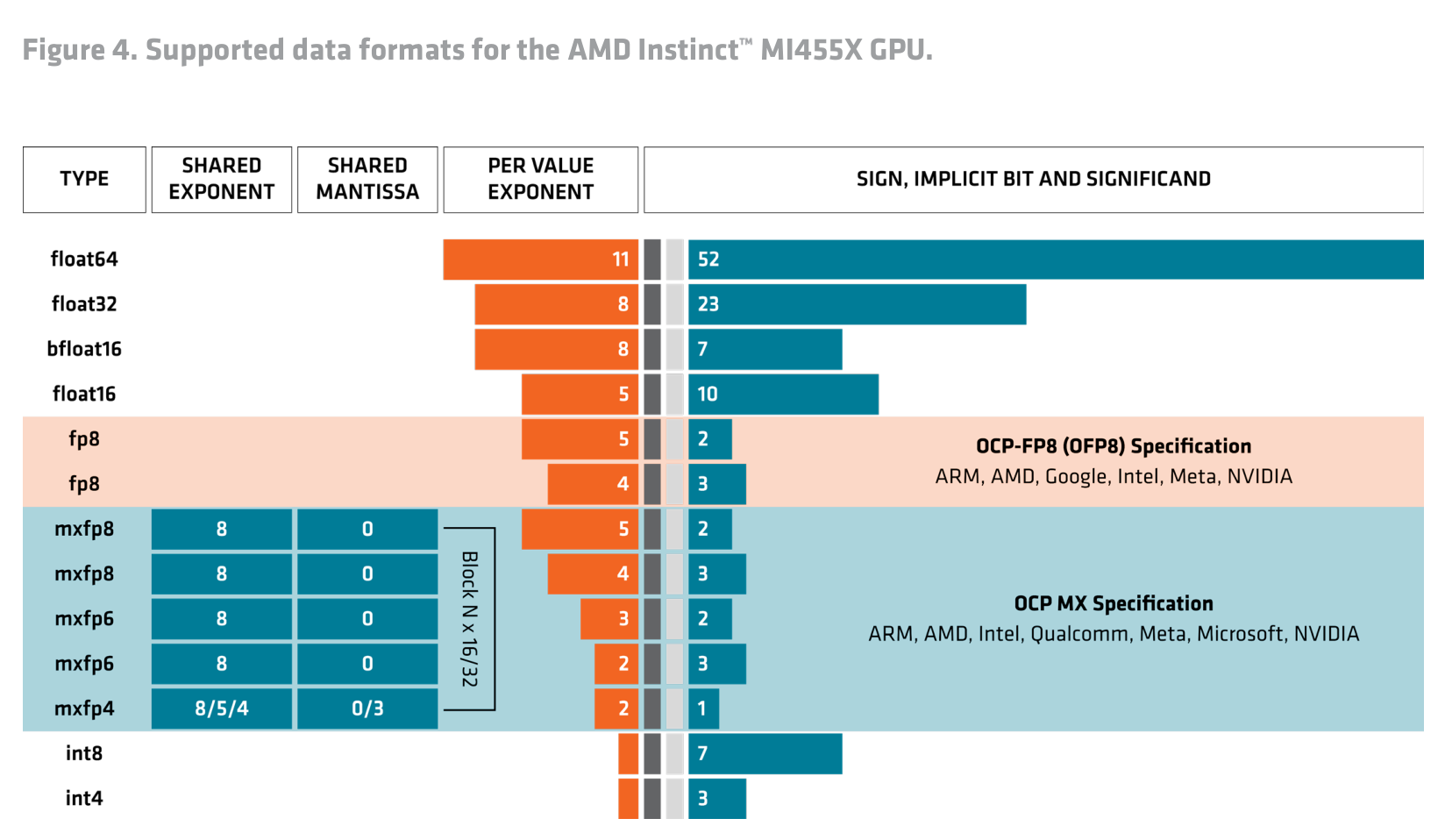

• 数值格式下探到可训练的 FP4：共享 scale 的 block 可以是 16 或 32 元素，

且 MXFP4 新增分数 scale；白皮书的原话是"Block-level fractional scaling

enables practical FP4 training, reducing quantization error vs. full-tile

scaling"——这是全文唯一一处把新格式与训练（而非仅推理）绑定的论断。

• 带宽放大：12 stack HBM4（接口位宽 1024→2048 bit/stack）、192 MB L2 @

54 TB/s、96 MB LDS，加上两个减流量机制——读多播到多个 WGP、TDM 直接

LDS↔DRAM 传输（不经中间寄存器）。

• 把机架变成一台机器：36 条 400 Gb/s UALoE 链路 + 12 台以太网交换机全连接，

任意两 GPU 恰好一跳；split DMA 让通信库无需感知 UALoE 拓扑。

核心技术壁垒：不是任何单项峰值，而是 **UALoE 的取舍——用放弃通用网络语义

换来能在封装内摆 36 条链路的紧凑控制逻辑与缓冲区**。白皮书对此异常坦白：UALoE

"isn't intended for general-purpose networking, but only for GPU-to-GPU memory

transactions across short links"，所以控制逻辑与数据缓冲比完整以太网 NIC

"much more compact"。这条取舍是 72-GPU 共享内存域在物理上成立的前提，也是最难

被追赶的部分——它要求同时握有 GPU 封装、fabric 协议（Infinity Fabric over

Ethernet lanes）、交换机与整机架设计。详见 §7。

Q3 结果 #

单 GPU 与机架级峰值（白皮书，全部为 peak theoretical）：

层级	数字
MXFP4	40.26 PF / GPU；2.9 EF / 机架
MXFP6 = MXFP8 = FP8	20.13 PF / GPU
Matrix FP16 / BF16	5.03 PF / GPU
Vector FP16、Matrix/Vector FP32	315 TF / GPU
HBM4	432 GB @ 23.3 TB/s；31 TB @ 1.7 PB/s per rack
scale-up	3.6 TB/s per GPU；260 TB/s per rack
scale-out	600 GB/s per GPU；43 TB/s per rack
TDP / perf-per-watt	全篇不存在

必须与峰值同时记住的一句话：文档内没有一个实测数字。§8 声称"significant

improvement in the sustained throughput of a single shared-memory pod"，而

文中每一个数字都是 peak 或按公开规格表计算的结果（§5 详述）。

3. 架构图 #

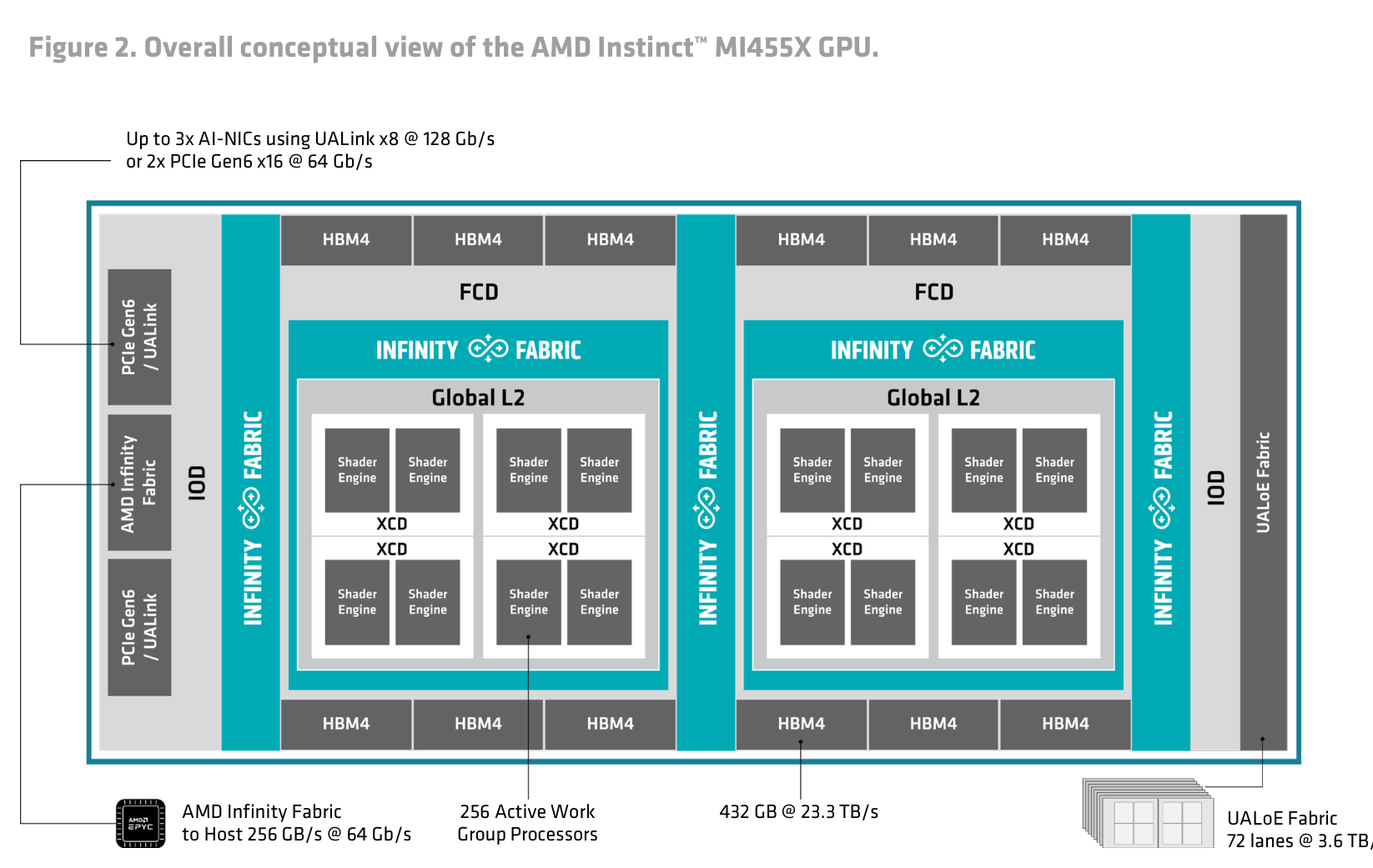

*Paper's Figure 2, verbatim (caption: "Overall conceptual view of the AMD Instinct

MI455X GPU.")*

这张图给出的封装拓扑比正文更清楚，而且多出一个正文没说的层级（图像转录）：

8 个 XCD 不是直接挂在 IOD 上，而是**每 4 个 XCD 坐在一个 FCD 上，每个 FCD 自带

一块 "Global L2" 与 6 个 HBM4 stack**；两个 IOD 分列封装左右，左侧承载

2× PCIe Gen6/UALink 与主机 Infinity Fabric，右侧紧邻 UALoE Fabric 列

（72 lanes @ 3.6 TB/s）。每个 XCD 画成 2 个 Shader Engine，与正文的

"2 SE × 16 WGP" 吻合。注意 L2 的归属变了：CDNA 3/4 的 L2 是 per-XCD

（4 MB × 8 = 32 MB），CDNA 5 的 L2 是 per-FCD 的 Global L2（96 MB × 2 =

192 MB）——同一个"L2"名字下换了一级层次结构，白皮书只说容量从 32 MB 变 192 MB，

没提这件事。

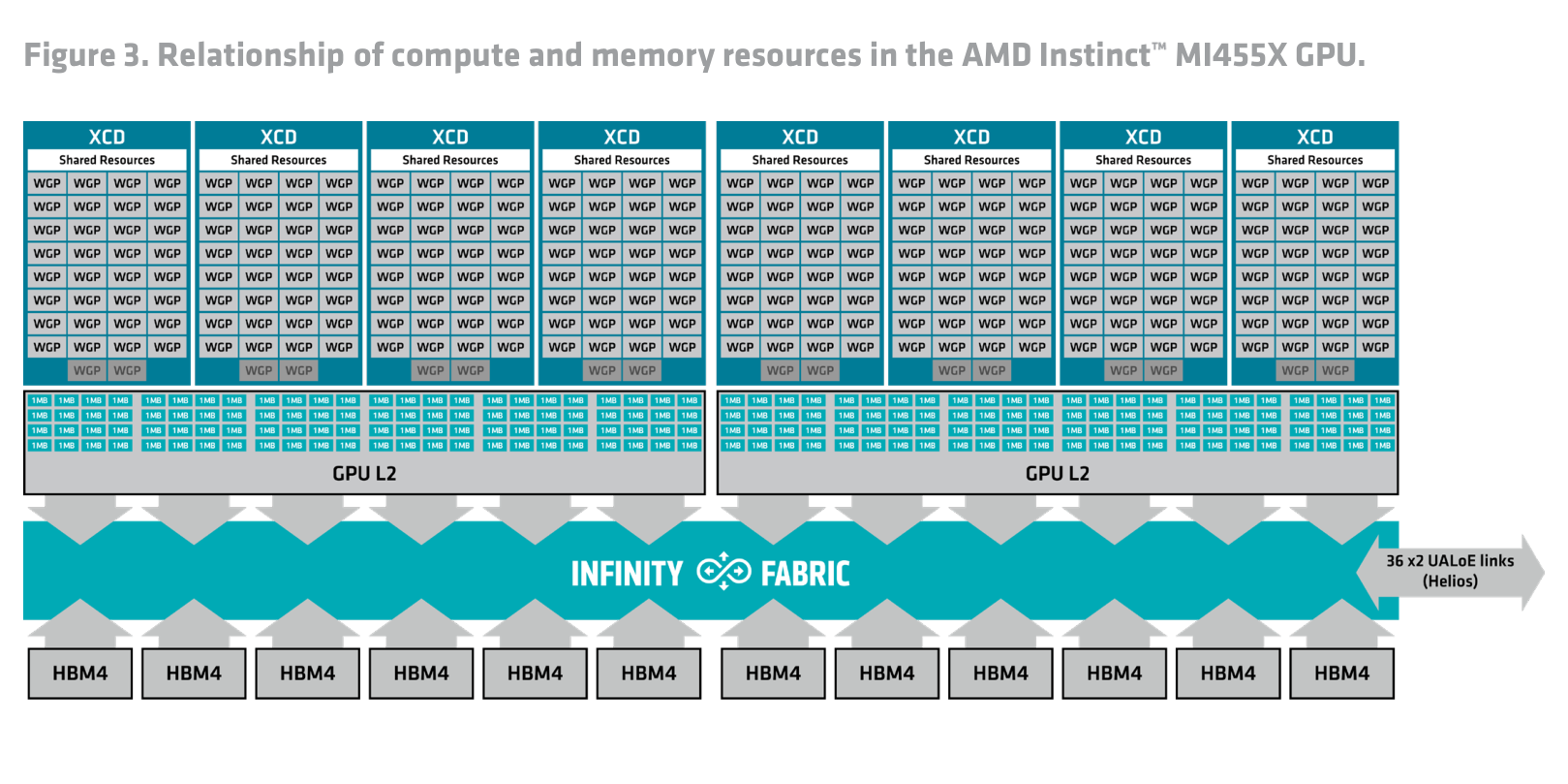

*Paper's Figure 3, verbatim (caption: "Relationship of compute and memory resources

in the AMD Instinct MI455X GPU.")*

放大后每个 XCD 的 WGP 阵列可以数清（图像转录，PDF 文本层无此内容）：

8 行 × 4 = 32 个正常色 WGP，下方还有 2 个灰化的 WGP。也就是每 XCD 物理上有

34 个 WGP、开启 32 个，全片 272 物理 / 256 Active——这解释了白皮书为何一律

写 "256 Active Work Group Processors" 和 "32 Active Compute Units"，

"Active" 是有内容的词而非修饰。良率裁剪比例 32/34 = 94.1%。图中另外可见：每

XCD 顶部有一条 "Shared Resources" 带（前端/调度资源），L2 画成两组、每组由一

排排 "1MB" 小块组成（对应正文"每个 FCD 96 个 1 MB 块"），底部 12 个 HBM4，

右侧箭头标注 "36 x2 UALoE links (Helios)"。

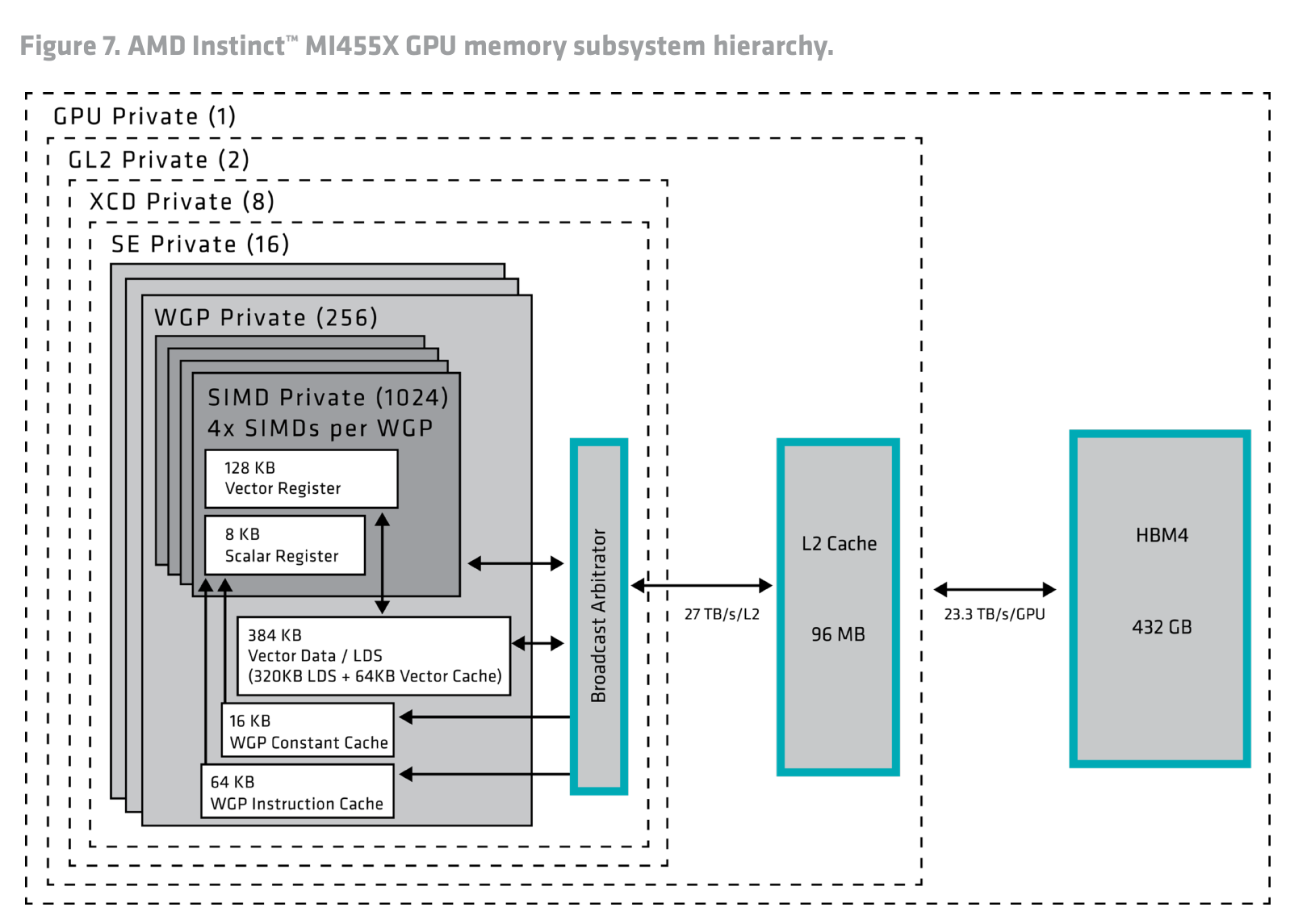

*Paper's Figure 7, verbatim (caption: "AMD Instinct MI455X GPU memory subsystem

hierarchy.")*

这张图是全篇信息密度最高的一张，而它的内容完全不在 PDF 文本层里（图像转录）。

它给出了正文没有的两个数字和一个部件：

• 层级实例数：GPU Private (1) → GL2 Private (2) → XCD Private (8) →

SE Private (16) → WGP Private (256) → SIMD Private (1024), 4x SIMDs per WGP。

• 每 SIMD 128 KB Vector Register + 8 KB Scalar Register（正文只给了

"1,024 registers per thread" 与 "8 KB per SIMD"，没给 VGPR 的 KB 数）。

• Broadcast Arbitrator：夹在 WGP 私有存储与 L2 之间的独立部件，与寄存器、

384 KB LDS 双向连接，并单向填充 16 KB constant cache 与 64 KB instruction

cache。这就是正文所说"一次读操作多播给多个 WGP"的硬件落点，正文从未命名它。

• L2 侧标注 "L2 Cache 96 MB" 与 "27 TB/s/L2"，配合 "GL2 Private (2)" 正好是

正文的 192 MB / 54 TB/s；HBM4 侧 "432 GB" 与 "23.3 TB/s/GPU"。

顺带提醒一个易混点：96 MB 在本篇里有两个不同含义——每 FCD 的 Global L2 是

96 MB，全片 LDS 聚合也是 96 MB。

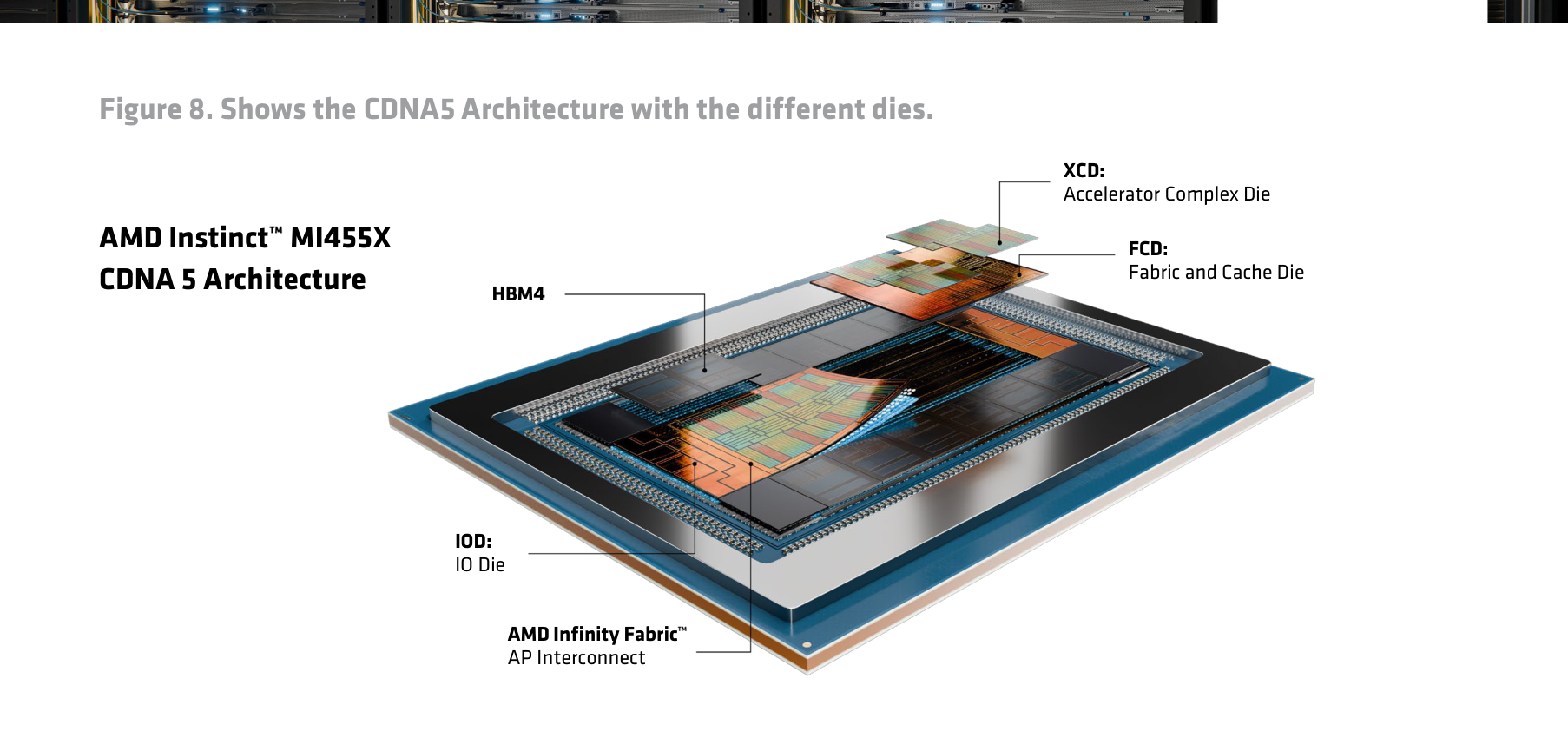

*Paper's Figure 8, verbatim (caption: "Shows the CDNA5 Architecture with the

different dies.")*

封装 die 清单：8 XCD + 2 FCD + 2 IOD + 12 HBM4 stack，CoWoS-L 封装，

die 间标注为 "AMD Infinity Fabric / AP Interconnect"。工艺是分裂的：XCD 用

TSMC N2（2 nm GAA），FCD 用 N3P（3 nm FinFET）。这是 CDNA 线第一次出现 FCD 这

个 die 类型——CDNA 3/4 是 XCD + IOD 两类，缓存与内存控制器在 IOD 上；CDNA 5 把

"fabric + cache" 拆成独立的 FCD，IOD 只剩 I/O。注意 p24 的法务页致谢了 UCIE

商标，但正文对 die-to-die 接口只用 "Infinity Fabric / AP Interconnect" 两个名

字，UCIe 是否被用在封装里无法从本文判定。

graph TD subgraph GPU["MI455X package"] subgraph FCD0["FCD 0 · N3P"] L20["Global L2 96 MB @ 27 TB/s"] X0["XCD x4 · N2"] --> L20 end subgraph FCD1["FCD 1 · N3P"] L21["Global L2 96 MB @ 27 TB/s"] X1["XCD x4 · N2"] --> L21 end L20 --- HBM["12x HBM4 · 432 GB @ 23.3 TB/s"] L21 --- HBM IOD0["IOD 0"] --- L20 IOD1["IOD 1"] --- L21 end HOST["EPYC 9006 SP7"] -- "Infinity Fabric x16 · 256 GB/s coherent" --> IOD0 NIC["up to 3x Vulcano 800 AI-NIC"] -- "UALink x8 / PCIe Gen6 x16" --> IOD0 IOD1 -- "36 links x2 lanes · 3.6 TB/s" --> SW["12 Ethernet switches · 1 hop to 71 peers"]

上图把三个不同的域画在一起，因为本篇最容易混淆的正是这三者的归属：**UALoE 是

scale-up（共享内存、封装内链路、经交换托盘）；RDMA over Ethernet 经 AI-NIC 是

scale-out（pod 间、消息传递、不共享内存）；Infinity Fabric 是主机链路**。

p23 的结论段把前两者写反了（§12）。

3.1 WGP 内部与寄存器预算 #

层级	CDNA 5（白皮书 / 图像转录）	推导出的含义
WGP	4× SIMD32 + 4 标量单元（共享 constant cache）	每 WGP 128 条 vector lane，是 CDNA 4 每 CU 4× SIMD16 = 64 lane 的 2 倍
发射	每时钟可起一个新的 32 线程操作	wave32 单周期发射，取代 wave64 的 4 周期节拍
VGPR	每 SIMD 128 KB；单 wave 可寻址 1,024 reg/thread	$1024 \times 32 \times 4\,\text{B} = 128\,\text{KB}$，即满寄存器分配的 wave 独占整个 SIMD 寄存器堆
驻留 wave	每 WGP 64（每 SIMD 16）	满占用时每线程 $1024/16 = 64$ 个 VGPR
SGPR	每 wave 128 × 4 B → 8 KB/SIMD → 32 KB/WGP	$8\,\text{KB}/(128 \times 4\,\text{B}) = 16$ wave/SIMD，与 64 wave/WGP 自洽
LDS + vector cache	384 KB/WGP（320 + 64），全片 96 MB	LDS 本身 160 → 320 KB 恰好 2x；白皮书"twice that of the previous generation"要成立，前代须按 160 KB LDS + 32 KB 向量缓存 = 192 KB/CU → 48 MB 计（推导，见下）
constant / instruction cache	16 KB / 64 KB per WGP	每 WGP 独占

4. 作者证明 #

无形式化作者证明 — 仅广告数字。全文 0 个公式、0 个性能投影模型、0 个实测

点。因此本节做的是白皮书唯一可被证伪的东西：规格表的内部自洽性。下面的

推导全部只用白皮书自身的数字（外加两处 ISA 手册交叉验证），任何读者可复算。

4.1 符号 #

符号	含义	值（白皮书）
$N_{\text{WGP}}$	每 GPU 的 Active WGP 数	256
$N_{\text{SIMD}}$	每 WGP 的 SIMD 数	4
$W_{\text{lane}}$	每 SIMD 的 lane 宽	32
$f$	峰值引擎时钟	2.4 GHz
$W_{\text{stack}}$	HBM4 每 stack 接口位宽	2,048 bit
$N_{\text{stack}}$	HBM4 stack 数	12

峰值的物理意义只有一条乘法链——单元数 × 每单元每时钟操作数 × 时钟：

$$\text{Peak} = N_{\text{WGP}} \times \left(\frac{\text{FLOP}}{\text{clk}\cdot\text{WGP}}\right) \times f$$

4.2 Vector FP32 的 2 倍缺口 —— 两代共有的口径，不是本代新增的坑 #

规格表给 Matrix/Vector FP32 = 315 TF。按"每 lane 每时钟一个 FMA"算：

$$256 \times 4 \times 32 \times 2\ \frac{\text{FLOP}}{\text{FMA}} \times 2.4\,\text{GHz} = 157.3\ \text{TFLOP/s}$$

正好是标称值的一半。反解每 WGP 每时钟的 FP32 吞吐：

$$\frac{315\ \text{TF}}{256 \times 2.4\,\text{GHz}} = 512\ \frac{\text{FLOP}}{\text{clk}\cdot\text{WGP}} = 2 \times (4 \times 32 \times 2)$$

也就是说标称峰值要求每 lane 每时钟 2 个 FP32 FMA。ISA 手册里有两条路都能达到

这个上限，二者通向同一个天花板、不叠加：

路径	opcode	代次	约束性质
packed	V_PK_FMA_F32 / V_PK_MUL_F32 / V_PK_ADD_F32	CDNA 3 起，本代仍然存在	数据布局：两个 FP32 要能凑成一对操作数
VOPD 双发射	26 条 V_DUAL_*	本代新增	调度：编译器要找到两条互相独立、操作数/寄存器 bank 兼容的 VALU 指令

关键在于这个 2 倍不是本代才引入的假设：前代 Vector FP32 = 157.3 TF 同样出自

每 CU 256 FLOP/clk ÷ 64 lane（4× SIMD16）= 每 lane 每时钟 2 个 FMA，与本代每 WGP

512 FLOP/clk ÷ 128 lane 是同一个口径。由此三条结论：

• FP32 的代际增益（157.3 → 315 TF）全部来自向量 lane 翻倍（16,384 → 32,768

lane），没有任何新指令的贡献。

• 既不能 pack、也不能配对的 FP32 代码只能拿到一半峰值（157 TF），**但这在 MI355X

上同样成立**——移植不会让情况变差，它不是本代新增的陷阱，而是读这一行规格时

两代通用的口径问题。

• VOPD 的真实价值不在头条数字，而在于它为无法表达成 packed pair 的代码提供了

第二条通往同一上限的路：调度路线而非数据布局路线。这是货真价实的新增能力，

只是与 315 TF 的可达性无关。

白皮书对 packed 与 dual-issue 两者都没有提过一个字，所以"每 lane 一个 FMA"的朴素

读法会把 FP32 峰值算少一半。Vector FP16 也是 315 TF，与 FP32 同速，说明向量侧

没有额外的 FP16 打包收益可用。

4.3 一致性检查表 #

#	检查	算式	结果
1	WGP 计数	$8\ \text{XCD} \times 2\ \text{SE} \times 16$	256 ✓ 与规格表一致
2	Vector FP32	见 §4.2	需每 lane 每时钟 2 个 FMA：packed（CDNA 3 起）或 VOPD（本代新增）；前代同口径，代际增益全来自 lane 翻倍
3	Matrix FP16	$5.03\,\text{PF}/(256 \times 2.4\,\text{GHz}) = 8{,}192$ FLOP/clk/WGP	✓ 恰为 CDNA 4 的 4,096 FLOP/clk/CU 的 2 倍，与"other types 2x"吻合
4	MXFP4	$40.26\,\text{PF}/(256 \times 2.4\,\text{GHz}) = 65{,}536$	✓ 为 CDNA 4 的 16,384 的 4 倍，与 4x 宣称吻合
5	MXFP6 的降级	MXFP8 涨 4x ⇒ 前代 5.03 PF；MXFP6 本代 20.13 PF 属"2x 桶"⇒ 前代 10.07 PF	✓ 与 CDNA 4 规格表的 16,384 FLOP/clk/CU = 10,066 TF 精确吻合，故"前代 MXFP6 = MXFP4"是既成事实而非推断（见 §4.4）
6	HBM4 每 pin 速率	$R = 23.3 \times 8/(2048 \times 12)$	7.59 Gb/s，低于 HBM4 的 8 Gb/s 基线（见 §4.5）
7	L2 容量 / 带宽	$96 \times 1\,\text{MB} \times 2 = 192\,\text{MB}$；$27 \times 2 = 54\,\text{TB/s}$	✓ 图 7 的 "96 MB / 27 TB/s/L2" + "GL2 Private (2)" 独立佐证
8	LDS 聚合	$256 \times 384\,\text{KB} = 96\,\text{MB}$	✓
9	VGPR 堆容量	$1024 \times 32 \times 4\,\text{B} = 128\,\text{KB}$	✓ 等于图 7 的每 SIMD 128 KB；见 §4.6
10	SGPR	$128 \times 4\,\text{B} \times 16\ \text{wave} = 8\,\text{KB/SIMD}$，$\times 4 = 32\,\text{KB/WGP}$	✓ 与图 7 一致
11	机架三件套	$72 \times 432\,\text{GB} = 31.1\,\text{TB}$；$72 \times 23.3 = 1.68\,\text{PB/s}$；$72 \times 40.26 = 2.90\,\text{EF}$	✓ 全部闭合
12	交换 fabric	$216 \times 400\,\text{Gb/s} = 10.8\,\text{TB/s}$ 单向 → 21.6 双向；$12 \times 21.6 = 259.2$	✓ ≈ 260 TB/s；且 $12\ \text{switch} \times 3\ \text{link} = 36$ ✓
13	scale-out 机架值	$72 \times 600\,\text{GB/s} = 43.2\,\text{TB/s}$	✓ 数值闭合，但前提是每 GPU 都配满 3 个 NIC（见 §5.4）
14	驻留线程数	本代 $16\ \text{wave} \times 32 = 512$/SIMD；前代 $8 \times 64 = 512$/SIMD	✓ 每单元驻留 work-item 数未变（见 §4.6）
15	LDS "翻倍"	$96\,\text{MB}/2 = 48\,\text{MB} \Rightarrow 192\,\text{KB}$/单元	✓ 但须把前代记作 160 KB LDS + 32 KB 向量缓存；只比 LDS 则是 $160 \to 320$ KB，同样是 2x，两种读法都成立

4.4 MXFP6 失去了"免费精度"地位（本篇最高代价的静默变更） #

前代 MXFP6 与 MXFP4 同为 10 PF，于是"能用 MXFP6 就别用 MXFP4"是免费的精度

升级——这是 CDNA 4 时期最好用的一条量化经验。本代规格表里

MXFP6 = MXFP8 = 20.13 PF，只有 MXFP4 = 40.26 PF。

用白皮书自己的两条宣称即可反推前代：4x 只适用于 MXFP4 与 MXFP8，其余数据类型是

"up to 2x"，MXFP6 不在 4x 名单里 ⇒ 前代 MXFP6 = 20.13/2 = 10.07 PF = 前代 MXFP4。

这个反推与 CDNA 4 规格表直接给出的每时钟数字精确吻合，因此不是推断而是事实：

类型	CDNA 4 FLOP/clk/CU	CDNA 4 峰值	CDNA 5 峰值	倍数
Matrix FP16 / BF16	4,096	2,516 TF	5.03 PF	2x
Matrix FP8 / MXFP8	8,192	5,033 TF	20.13 PF	4x
Matrix MXFP6	16,384	10,066 TF	20.13 PF	2x
Matrix MXFP4	16,384	10,066 TF	40.26 PF	4x

结论：MXFP6 从"与 FP4 同速"掉到"与 FP8 同速"。 本代选 MXFP6 要付 2 倍吞吐的

代价，而它相对 MXFP8 不再带来任何速度好处——只省内存足迹与带宽。前代那条

"MXFP6 是严格甜点"的结论在本代失效：现在的甜点结构是"要吞吐就 MXFP4（且有了

分数 scale，见 §5.3），要精度就 MXFP8"，MXFP6 被挤成一个只在内存受限时才划算的

中间档。

这是本篇对软件影响最大、而白皮书完全没有提示的一处变更：它不体现为任何数字的

下降（MXFP6 的绝对吞吐仍然翻倍了），只体现为格式之间相对次序的重排，因此

只看"每一项都涨了"的读者会完全错过它。CDNA 4 时期基于"MXFP6 免费"建立的量化

配方必须重新评估。

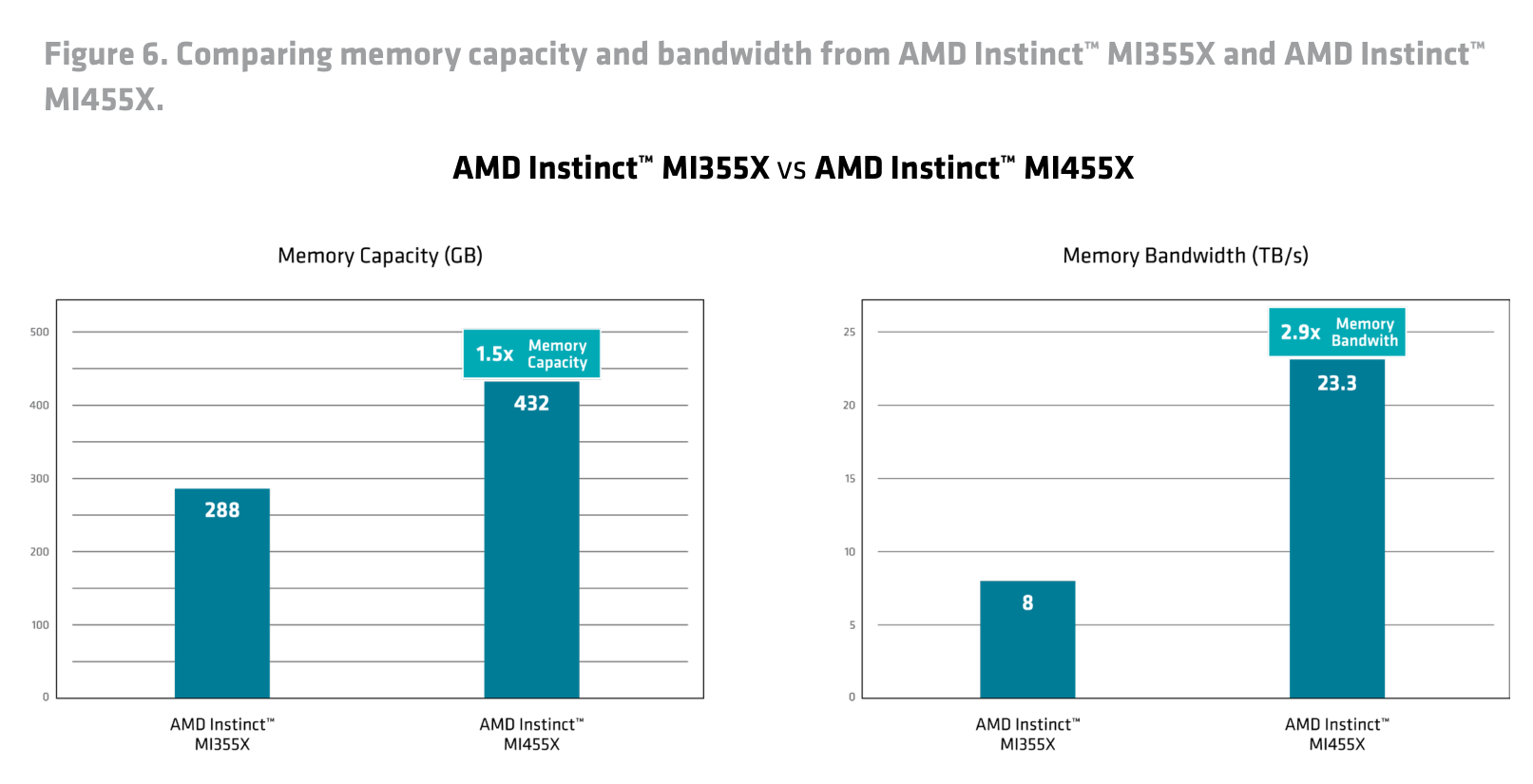

4.5 HBM4：位宽 3 倍，带宽只有 2.9 倍 #

接口位宽从 $8 \times 1024 = 8{,}192$ bit 涨到 $12 \times 2048 = 24{,}576$ bit，

正好 3.0 倍；带宽只有 23.3/8 ≈ 2.91 倍。差额来自每 pin 速率：

$$R_{\text{pin}} = \frac{23.3\,\text{TB/s} \times 8}{24{,}576\ \text{bit}} \approx 7.59\ \text{Gb/s}$$

而前代 8 stack × 1024 bit × 8 Gb/s = 8.192 TB/s（AMD 对外写 8 TB/s）。**若本代

也跑 8 Gb/s，峰值应是 24.58 TB/s。（推导）也就是说 HBM4 这一代是用位宽换

速率**，per-pin 信号速率相对 HBM3E 略有回退，白皮书只强调"位宽翻倍"而没提这

一点。这对功耗有利、对延迟中性，但意味着"HBM4 = 更快的 pin"是错误直觉。

4.6 寄存器堆：容量守恒，AccVGPR 消失 #

白皮书说 VGPR 重组是"while preserving the overall register file capacity"。

把三个来源拼起来正好闭合：

• 图 7（图像转录）：每 SIMD 128 KB vector register。
• 白皮书：单 wave 可寻址 1,024 reg/thread，前代 MI355X 为 256。
• ISA 手册：AccVGPR 在 823 页中零出现，累加器寄存器文件不再存在。

前代每 SIMD 的可寻址寄存器是 256 VGPR + 256 AccVGPR = 512 条 × 64 lane × 4 B =

128 KB；本代是 1,024 条 × 32 lane × 4 B = 128 KB。**容量确实守恒，代价是

accumulator 不再有独立寄存器堆**（推导 + ISA 手册）。对 kernel 的直接后果：

WMMA 的累加器现在与操作数争夺同一个 VGPR 池，前代靠 AccVGPR 免费拿到的一半寄

存器空间没有了，累加器重的矩阵 kernel 需要重新做寄存器预算。

另一个反直觉的结论（推导）：每单元驻留 work-item 数没有增加。前代每 SIMD

8 个 wave64 = 512 个 work-item，本代 16 个 wave32 = 512 个。全片

$256 \times 4 \times 512 = 524{,}288$ 个 work-item，两代相同。Wave32 的收益是

粒度（更少的分支分歧浪费、更细的寄存器配额、单周期发射），不是更多的线程级

并行度——白皮书列的三项收益（instruction latency、branch divergence、register

pressure）恰好都是粒度收益，措辞是准确的，但"twice as many resident waves"容易

被误读成 latency-hiding 能力翻倍。

5. 实验与数据 #

5.1 本篇没有实验 #

项目	数量
实测 benchmark	0
性能投影模型	0
公式	0
MFU / achieved utilization 数字	0
endnote	2，均为"按公开规格表计算"
出现过 "sustained" 的宣称	1（§8 pod 吞吐），无数字、无 endnote

两条 endnote 的原文都写明是 AMD Performance Labs 2026 年 6 月的

calculations … compared to published specifications：MI400-006 覆盖 4x

MXFP4/MXFP8 峰值、2x 其他类型、2x 超越函数吞吐；MI400-008 覆盖 1.5x 容量与

~2.9x 带宽。没有 endnote 的宣称是：6x scale-out 带宽、全部能效宣称、

dispatch 延迟/利用率改善、"sustained throughput"、以及 "far beyond the reach of

many competing solutions"。

第 7 项创新是能效，但全篇没有 TDP、没有瓦数、没有 perf-per-watt——一个没有

分母的效率宣称。可核查的只有结构性事实：N2 用于 XCD、N3P 用于 FCD、320 billion

晶体管、12 die + 12 HBM4 stack、液冷、50V DC 母线。而"increase the fraction of system power devoted to computation rather

than moving and managing data"这句话本身是可信的机制描述（多播、TDM、更大的

片上缓存都确实减少数据移动），只是无法被验证。

5.2 唯一的定量图 #



*Paper's Figure 6, verbatim (caption: "Comparing memory capacity and bandwidth from

AMD Instinct MI355X and AMD Instinct MI455X.")*

全篇 12 张图里唯一带坐标轴的一张，两组柱：容量 288 → 432 GB（标注 1.5x）、带宽

8 → 23.3 TB/s（标注 2.9x）。柱值与正文完全一致，没有截断坐标轴或视觉夸大。

值得注意的是它比较的是同一厂商的前后两代而非竞品，且两个倍数都挂着

MI400-008——即"按双方公开规格表算"。换句话说这张图不是实验结果，而是把规格表

画成了柱状图。

5.3 数据格式全表（本图的内容不在文本层里） #



*Paper's Figure 4, verbatim (caption: "Supported data formats for the AMD Instinct

MI455X GPU.")*

这张图的表格内容在 PDF 文本层中丢失，而它是全篇唯一完整的格式枚举。逐行

转录（图像转录）：

TYPE	SHARED EXPONENT	SHARED MANTISSA	PER VALUE EXPONENT	SIGN + IMPLICIT + SIGNIFICAND	规范分组
float64	—	—	11	52	—
float32	—	—	8	23	—
bfloat16	—	—	8	7	—
float16	—	—	5	10	—
fp8	—	—	5	2	OCP-FP8 (OFP8)
fp8	—	—	4	3	OCP-FP8 (OFP8)
mxfp8	8	0	5	2	OCP MX，block N × 16/32
mxfp8	8	0	4	3	OCP MX，block N × 16/32
mxfp6	8	0	3	2	OCP MX，block N × 16/32
mxfp6	8	0	2	3	OCP MX，block N × 16/32
mxfp4	8/5/4	0/3	2	1	OCP MX，block N × 16/32
int8	—	—	—	7	—
int4	—	—	—	3	—

三个只有这张图才能得到的结论：

1. INT8 与 INT4 是支持的，但它们既不在 p21 性能表里、也不在 endnote 1 的

格式列表里，因此本篇没有给出任何整数吞吐数字。INT4 在 CDNA 线上是新面孔。

float64 仍在支持列表内（作为数据类型），这与 ISA 手册中"不存在 FP64 矩阵指令"

并不矛盾——向量 FP64 与矩阵 FP64 是两件事。

2. "新增的 MXFP4 分数 scale"被这张图解码了：mxfp4 行的 shared exponent 字段

宽度是 "8/5/4"、shared mantissa 是 "0/3"。即 block scale 除了标准 OCP MX 的

E8M0（纯 2 的幂）之外，还可以取带 3 位尾数的形式——scale 本身变成了分数，

而不再只能是 2 的整数次幂。这正是正文那句"a new fractional scale is available

for MXFP4 … enables practical FP4 training"的物理含义：block scale 能更精确地

贴合 block 内的动态范围，量化误差比整幂次 scale 小。

3. "block N × 16/32" 括号确认了两种 block size，与 ISA 手册中同时存在

V_WMMA_SCALE_ 与 V_WMMA_SCALE16_ 两族 opcode 对应（ISA 手册）。

另外，本篇规格表没有 sparsity 一栏，全篇也从未出现 sparsity 字样——而 ISA

手册里稀疏矩阵指令 V_SWMMAC_* 是存在的（ISA 手册）。因此：能力仍在，但

本篇引用的全部 PF 数字都应按稠密理解；与 CDNA 4 时代常被引用的"含 2:4 稀疏"

数字对比时必须先对齐口径（本篇 4x 是稠密对稠密）。

5.4 计算与带宽的失衡（推导） #

算力涨 4x（MXFP4/MXFP8），HBM 带宽只涨 2.91x，于是**微缩放格式的 ridge point

被推高了 37%**。以 FLOP per byte of HBM traffic 计：

格式	CDNA 4 ridge	CDNA 5 ridge	变化
MXFP4	1,258	1,728	1.37x 更难喂饱
MXFP8 / FP8	629	864	1.37x 更难喂饱
MXFP6	1,258	864	0.69x 更容易
Matrix FP16 / BF16	315	216	0.69x 更容易
Vector FP32	19.7	13.5	0.69x 更容易

规律很干净：$4/2.91 = 1.37$、$2/2.91 = 0.69$——落在 4x 桶里的格式变得更

bandwidth-hungry，落在 2x 桶里的格式反而更平衡。白皮书对这个缺口的回答是

"bandwidth amplification"（192 MB L2 @ 54 TB/s、96 MB LDS、读多播、TDM 直连），

但从不给出结果配比。若以 L2 带宽为分母，MXFP4 的 ridge 降到

$40.26\,\text{PF}/54\,\text{TB/s} = 745$ FLOP/byte，仍然很高——**MXFP4 峰值实际

上只对能长驻 LDS/L2 的大 GEMM 有意义**，decode 阶段的 GEMV 与 attention 依然由

23.3 TB/s 决定。

三个域的算力:带宽配比（推导，均为每 GPU、双向）：

域	带宽	FLOP(MXFP4) per byte	相对前代
HBM	23.3 TB/s	1,728	1.37x 更紧
scale-up	3.6 TB/s	11,183	1.19x 更紧
scale-out	0.6 TB/s	67,100	0.67x 更宽松
host	0.256 TB/s	157,266	1.4x 更紧

scale-out 是唯一相对算力变宽松的域（6x vs 4x），这与文档把 MoE 与

expert-parallel 通信当作主要 motivation 是一致的。

5.5 故障域与优雅降级 #

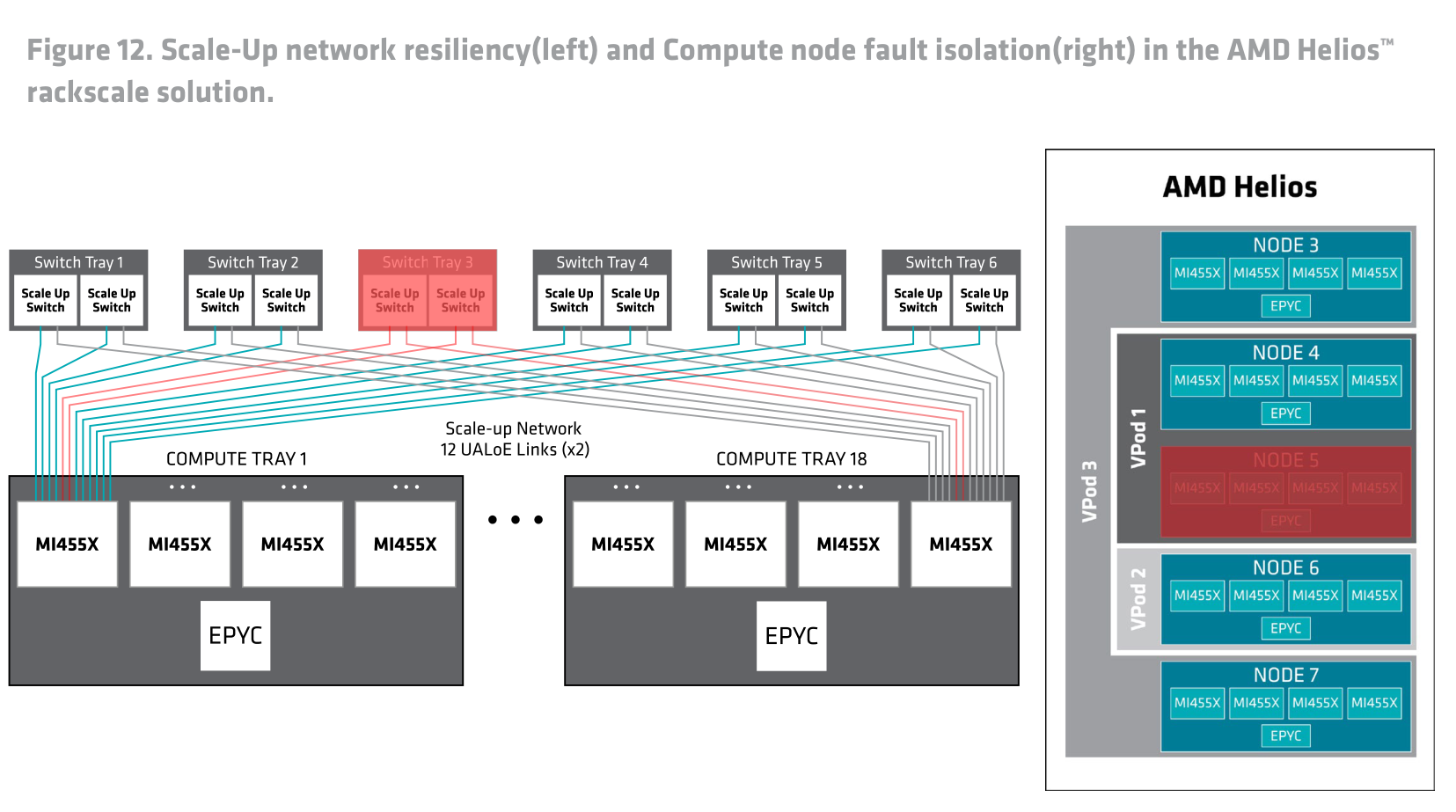

*Paper's Figure 12, verbatim (caption: "Scale-Up network resiliency(left) and Compute

node fault isolation(right) in the AMD Helios rackscale solution.")*

这张图澄清了正文留下的一个歧义（图像转录）：**右图里的 "NODE" 就是一个 Compute

Tray**——每个 NODE 画成 4 个 MI455X + 1 个 EPYC。所以正文"node 5 is contained to

vPod 1"说的是一整个托盘（4 GPU）失效，而不是单个 GPU；vPod 则是若干 NODE 的

分组，图中 VPod 1 含 NODE 4–5、VPod 2 含 NODE 6、VPod 3 覆盖外层若干 NODE，

分组大小不等。**故障爆炸半径 = 4 个 GPU + 1 个 CPU，收敛到所属 vPod，可能需要

回滚到 checkpoint**（后半句是正文原话）。

左图画的是 Switch Tray 3 整托盘失效（红色）时链路的重新分布。由此可以算出一个

文档没给的数字（推导）：一个交换托盘 = 2 台交换机 = 每 GPU 6 条 UALoE 链路，

失效后每 GPU 剩 30/36 条 → 3.0 TB/s（83.3%），机架从 260 TB/s 降到约

216 TB/s，且因为每台交换机都直连全部 72 个 GPU，**剩余 10 台交换机仍然保持

任意两 GPU 一跳可达**。这是全连接交换拓扑相对 mesh 的实际价值：降级是带宽的

线性损失，不是拓扑的结构性破坏。

6. 论证链 #

严格按文档自身的推理顺序（不含质疑）：

#	步骤	依据（白皮书）
1	AI 需求正在成为史上最大的算力驱动，单 token 需万亿次计算与千亿次 DRAM 请求	§1
2	MoE 让"总参数多、每 token 只用一部分"，改变 compute:bandwidth 的典型关系；多模态与专用模型进一步加剧	§1
3	因此瓶颈不再是"更多算力"，而是 compute/memory/network/power/cooling/software/ops 作为一个机架级系统协同 → 部署单元必须是机架	§1
4	机架级要成立，必须先有一个大的共享内存域：72 GPU 一个 pod，31 TB、1.7 PB/s、2.9 EF	§2、§8
5	大共享内存域需要每 GPU 极多的低延迟链路 → UALoE 放弃通用网络语义，换取紧凑的控制逻辑与缓冲，于是 36 条链路能进封装	§8
6	全部 scale-up 流量走交换而非直连 mesh，理由有三：单条路由可拿 100% 带宽、软件不必区分快慢路径、所有连接享有同等容错	§14
7	12 台交换机 × 每 GPU 3 条链路 = 36 条，任意两 GPU 恰好一跳，最小化延迟/功耗/成本	§14
8	拓扑感知从通信库下沉到硬件：split DMA 前端拆分请求、后端分发到最优链路	§8
9	单 GPU 算力须同步抬升：Wave32 WGP + 新矩阵指令 + 16/32 元素 block scale + MXFP4 分数 scale，得到 4x（MXFP4/MXFP8）与 2x（其余）	§5、§6
10	算力抬升后数据供给必须跟上：12 stack HBM4（位宽翻倍）、192 MB L2 @ 54 TB/s、96 MB LDS、读多播、TDM 直连 LDS↔DRAM	§7
11	上述每一项都同时减少数据移动 → 系统功耗中用于"算"的比例上升 → 这就是第 7 项创新（能效）	§11
12	最后把它装进可运维的物理形态：OCP ORW 44 OU 机柜、18+6 托盘、盲插铜缆盒、液冷、vPod 故障隔离	§12–§15

7. 实现 cross-reference #

[实现未公开] — 微架构 RTL 与 ROCm 侧的具体实现不随白皮书发布，本篇也没有任何

代码、伪代码或 API。可公开核对的最近表面是指令集本身；下表为与 CDNA5 ISA 参考

手册（AMD, 2026-07-27）交叉验证的结果，白皮书对其中任何一项都没有提及。

白皮书的说法	ISA 手册里的对应物	差异性质
"adds new instructions"（未列举）	MFMA / SMFMAC / AccVGPR 零出现；矩阵指令为 V_WMMA_ / V_SWMMAC_	不是新增，是替换
未提及	不存在 FP64 矩阵指令（前代有 V_MFMA_F64_16X16X4_F64）	能力删除
未提及	矩阵 tile 只有 16×16（外加一个 32×16 的 FP4 形状）；前代 32×32 tile 无后继	能力删除
"Wave32 offers improved flexibility for implementing various tile sizes"	与"只剩 16×16"互为因果：$16 \times 16 = 256 = 8 \times$ wave32 宽度	措辞成立但代价未言明
"block scale of 16 or 32 elements"	V_WMMA_SCALE_ 与 V_WMMA_SCALE16_ 两族	✓ 一致
Matrix/Vector FP32 = 315 TF	V_PK_FMA_F32 等 packed 指令仍在（CDNA 3 起），另新增 26 条 V_DUAL_*	峰值需每 lane 2 FMA，两条路皆可；前代同口径（§4.2）
"TDM … descriptors loaded from the SGPR … executed asynchronously"	TENSOR_LOAD_TO_LDS / TENSOR_STORE_FROM_LDS（VIMAGE 196/197）、GLOBAL_LOAD_ASYNC_TO_LDS_B{8,32,64,128}、CLUSTER_LOAD_ASYNC、DS_ATOMIC_ASYNC_BARRIER_ARRIVE_B64	✓ 一致，且比白皮书描述的更完整
未提及	workgroup clusters：最多 16 个 workgroup 组成 cluster，支持 cluster 级 barrier 与 multicast load	全新编程模型，白皮书零字
LDS 320 KB/WGP + 64 KB WGP$	64 bank × 4 B	✓ 与"384 KB per WGP"一致

核心技术壁垒（承接 §2 Q2）：UALoE 那条取舍之所以难复制，不在协议本身，而在

它要求同一家把四层同时改掉——GPU 封装里要塞 36 条链路的 PHY 与紧凑控制逻辑；

fabric 要把 Infinity Fabric 的内存语义跑在以太网 lane 上；交换机侧要有 216 端口

× 400 Gb/s 的以太网芯片；机架侧要有盲插铜缆盒把 72×36 条链路无人工插拔地接通。

任何一层缺失，"72 GPU 单跳共享内存"就退化成普通的 scale-out 集群。这也是为什么

文档标题里 Helios 与架构名并列——芯片单独卖的话，第 4/5/6 三项创新有一半兑现

不了（§5.4 的 scale-out 配置问题就是一个具体例子）。

关键实现细节（容易被漏掉的两处）：

1. accumulator 与操作数现在争同一个寄存器池。AccVGPR 消失（ISA 手册）意味着

前代 MFMA kernel 免费拿到的那 128 KB/SIMD 累加器空间没有了；本代 1,024

reg/thread 的上限用满就是每 SIMD 只剩 1 个 wave（§4.6）。移植 WMMA kernel

时寄存器预算必须重算，否则占用率会静默掉到 1/16。

2. TDM 的 descriptor 从 SGPR 加载并做边界检查。这意味着 tiling 描述符是标量

资源（每 wave 128 SGPR，8 KB/SIMD 的预算内），而不是 VGPR；把 5 维 tiling 参数

放进 SGPR 的 kernel 才能真正用上异步直连 LDS↔DRAM 通路。边界检查是硬件强制的，

越界不会静默读到邻居数据。

8. 代际 delta — 增 / 删 / 改 / 增强 #

vs CDNA 4（MI355X）。CDNA 4 一侧的数字优先取本白皮书自己给出的前代值

（32 MB L2、288 GB HBM3E / 8 TB/s / 8 stack / 1,024 bit、每 XCD 32 Active CU、

256 reg/thread、7 条 153 GB/s Infinity Fabric = 1.07 TB/s、单个 400 Gb/s NIC）；

其余前代峰值由本篇的 4x / 2x 宣称反推（见 §4.3），少数纯结构参数

（SIMD16 宽度、160 KB LDS、per-XCD 4 MB L2、N3P、185 B 晶体管、36 造/32 开）

取自 CDNA 4 的公开规格，本篇未复述。

8.1 增 #

新增	内容	来源	为什么重要
FCD die 类型	2 个 Fabric and Cache Die，N3P，各含 96 MB Global L2	白皮书 + 图 2/8	die 类型从 2 种变 3 种，缓存层级换了归属
VOPD 双发射	26 条 V_DUAL_* opcode，含 5 条 FP64（V_DUAL_FMA_F64/ADD_F64/MUL_F64/MAX_NUM_F64/MIN_NUM_F64，限 VOPD3 X slot）	ISA 手册	为无法 packed 的代码提供第二条到达同一上限的路；packed FP32 仍在，故不是峰值前提（§4.2）。FP64 那 5 条像是对删除 FP64 矩阵路径的补偿
workgroup clusters	最多 16 workgroup/cluster，cluster barrier、multicast load	ISA 手册	CDNA 首次具备 Hopper 式协作组模型
异步拷贝指令族	TENSOR_LOAD_TO_LDS、GLOBAL_LOAD_ASYNC_TO_LDS_B*、CLUSTER_LOAD_ASYNC、异步 barrier	ISA 手册	与 TDM 一起构成 async pipeline 编程范式
Tensor Data Mover	每 WGP 一个，理解至多 5 维 tiling，descriptor 来自 SGPR，边界检查，异步执行，支持多播；可 LDS↔DRAM 直连不经寄存器	白皮书	免去寄存器中转，是"带宽放大"的一半
Broadcast Arbitrator	位于 WGP 私有存储与 L2 之间的多播仲裁部件	图 7	读多播的硬件落点
MXFP4 分数 scale	shared exponent 8/5/4 bit + shared mantissa 0/3 bit	图 4	使 FP4 训练可行的关键
16 元素 block	block N × 16 或 32	白皮书 + 图 4 + ISA 手册	更细的 scale 粒度
BF16 向量原生 + tanh + 新转换指令	—	白皮书	activation/softmax 路径
INT4	4 bit 整数（3 bit significand）	图 4	本篇无任何整数吞吐数字
split DMA	前端拆请求、后端分发到最优链路；额外后端用于片内搬移	白皮书	通信库不再需要感知拓扑
UALoE + 12 交换机 fabric	36 × 400 Gb/s，一跳全连接，AES-256-GCM 线上加密，fabric 可细分隔离	白皮书	72-GPU 共享内存域
3× AI-NIC scale-out	Vulcano 800，UALink x8 或 PCIe Gen6 x16 挂载	白皮书	6x（无 endnote）
主机相干	16 lane Infinity Fabric，256 GB/s，CPU 可相干缓存访问 GPU 内存，点名 KV cache 共享	白皮书	全篇唯一把相干性绑定到具体推理数据结构之处
硅信任根 + SPDM + TEE/Trusted I/O	—	白皮书	多租户与受监管行业
静态图像解码	JPEG/MJPEG 40 core	白皮书	前代仅列 4 组视频解码

8.2 删 #

删除	证据	影响
MFMA 整个指令族	MFMA/SMFMAC 在 823 页中零出现（ISA 手册）	所有手写/内联 MFMA kernel 必须重写为 WMMA；这是本代最大的移植成本
AccVGPR 寄存器堆	零出现（ISA 手册）	累加器与操作数共用 VGPR 池（§4.6、§7）
FP64 矩阵指令	前代有 V_MFMA_F64_16X16X4_F64，本代不存在（ISA 手册）	FP64 GEMM 只能走向量路径；同代新增 5 条 FP64 双发射 opcode 作为补偿（§11 第 6 条）
FP64 的规格数字本身	前代规格表明确列 Vector FP64 = Matrix FP64 = 78.6 TF；本代 p21–22 规格表没有 FP64 行（图 4 仍列 float64 为支持格式）	从"报"到"不报"。前代把 FP64 matrix 减半已被读作 AI-first 的信号，本代把 FP64 从对外口径里整体拿掉，完成了这条弧线——FP64 不再是这条产品线宣传面的一部分
32×32 矩阵 tile	本代只有 16×16（含一个 32×16 FP4 形状）（ISA 手册）	按 32×32 调优的 tile/流水需重新分块
Wave64	白皮书明说被 Wave32 取代	依赖 wave64 内隐式 lane 布局的代码需改
Infinity Cache 层级	白皮书从未出现该词；L2 对比只写 32 MB → 192 MB	前代 IOD 上的 memory-side LLC 层在本篇中无对应物；是被 FCD Global L2 合并还是并存，无法从本文判定
sparsity 口径	规格表无稀疏列，全篇无 sparsity 字样；但 ISA 有 V_SWMMAC_*（ISA 手册）	能力在、数字不在；跨代比较须先对齐稠密/稀疏口径

8.3 改 #

变更	CDNA 4	CDNA 5	备注
计算单元	32 Active CU/XCD，4× SIMD16 = 64 lane	32 Active WGP/XCD，4× SIMD32 = 128 lane	白皮书写"an equal number"，数量相同但每单元向量宽度翻倍——不是改名
物理 / 开启单元	36 造 / 32 开	34 造 / 32 开（图 3 有 2 个灰化 WGP）	良率裁剪 94.1%
L2 归属	per-XCD 4 MB × 8 = 32 MB	per-FCD Global L2 96 MB × 2 = 192 MB @ 54 TB/s	换了一级层次，白皮书只报容量
寄存器可寻址	256 VGPR + 256 AccVGPR	1,024 统一 VGPR，无 AccVGPR	容量守恒（128 KB/SIMD）
XCD 工艺	N3P	N2（2 nm GAA）	FCD/IOD 留在 N3P
die 清单	8 XCD + 2 IOD	8 XCD + 2 FCD + 2 IOD	CoWoS-L
HBM	8 stack HBM3E，1,024 bit/stack，8 Gb/s	12 stack HBM4，2,048 bit/stack，≈7.6 Gb/s（推导）	位宽换速率（§4.5）
scale-up	7 条 Infinity Fabric @ 153 GB/s = 1.07 TB/s，8-GPU 全连接	36 条 UALoE @ 400 Gb/s = 3.6 TB/s，72-GPU 单跳交换	域规模 9x，带宽 ≈3.4x
scale-out	1 NIC @ 400 Gb/s	至多 3 NIC @ 800 Gb/s	6x（无 endnote，且见 §5.4）
NUMA 粒度	2 IOD → NPS 2 上限	2 内存侧 die → NPS 2 上限（未变）	见下方 NPS 解释
机架形态	19" 机架，8-GPU UBB	OCP ORW 1.2 m × 1.3 m，44 OU，18+6 托盘	1 OU = 48 mm

为什么 DPX/QPX/CPX 全是 NPS 2（推导；文档只给表不给解释）：NPS 域数由**内存侧

die 的数量**决定，与 stack 和 XCD 的比例无关。这条在 CDNA 4 上有明确记载——NPS 域

就是 "1 per IOD"：CDNA 3 的 4 个 IOD 支持到 NPS 4，CDNA 4 并到 2 个 IOD 后上限即

降为 NPS 2（每 IOD 挂 4 个 HBM stack）。CDNA 5 仍是 2 个内存侧 die，所以 NPS 上限

仍是 2。这不是本代新增的代价，而是 CDNA 4 就已确立的形态：XCD 分区可细到 8 份，

内存交织域却停在 die 边界，于是 1-XCD 的 CPX 分区与 4-XCD 的 DPX 分区看到的是同一个

NPS 2 内存视图。

两点需要澄清，因为它们看似成立但都不对：其一，12 stack / 8 XCD = 1.5 的非整数比

不构成障碍——NPS 4 只需 12/4 = 3 个 stack 一域，是整数，并不存在"切开半个 stack"

的问题；其二，前代 8 stack / 8 XCD 虽是 1:1 的整数比，同样只到 NPS 2，可见比例

不是决定因素。另需注意，白皮书从未把 HBM stack 绑定到具体 FCD（Figure 2 只标

432 GB @ 23.3 TB/s），"每 FCD 6 stack"是按 12/2 推的，不是原文。

8.4 增强 #

项目	CDNA 4	CDNA 5	倍数
MXFP4 峰值	10.07 PF	40.26 PF	4x（endnote）
MXFP8 / FP8	5.03 PF	20.13 PF	4x（endnote）
MXFP6	10.07 PF（推导）	20.13 PF	2x（相对 MXFP4 降级，§4.4）
Matrix FP16/BF16	2.52 PF	5.03 PF	2x
Vector FP32	157.3 TF	315 TF	2x（全部来自 lane 翻倍；每 lane 2 FMA 的口径两代相同，§4.2）
超越函数吞吐	基线	2x	endnote
HBM 容量 / 带宽	288 GB / 8 TB/s	432 GB / 23.3 TB/s	1.5x / 2.91x
L2 容量	32 MB	192 MB	6x
LDS（含向量缓存）每单元 / 聚合	192 KB/CU / 48 MB	384 KB/WGP / 96 MB	2x / 2x
驻留 wave 每单元	32	64	2x（work-item 数不变，§4.6）
单 wave 可寻址寄存器	256/thread	1,024/thread	4x
scale-up 每 GPU	1.07 TB/s	3.6 TB/s	≈3.4x
scale-up 域	8 GPU	72 GPU	9x
晶体管	185 B	320 B	1.73x

9. 完整规格表 #

分类	参数	值
架构	架构 / 产品	AMD CDNA 5 / Instinct MI455X（MI430X 本篇未涉及）
	die 清单	8 XCD + 2 FCD + 2 IOD + 12 HBM4 stack，CoWoS-L
	工艺	XCD：TSMC N2（2 nm GAA）；FCD：N3P（3 nm FinFET）；IOD 未明说
	晶体管	320 billion
计算	Active WGP	256（8 XCD × 2 SE × 16 WGP；物理 34/XCD，图 3）
	每 WGP	4× SIMD32 + 4 标量单元 + 1 TDM
	wave	Wave32，每时钟可发起一个 32 线程操作
	峰值时钟	2,400 MHz
峰值（稠密）	MXFP4	40.26 PF
	MXFP6 / MXFP8 / FP8	20.13 PF
	Matrix FP16 / BF16	5.03 PF
	Vector FP16	315 TF
	Matrix/Vector FP32	315 TF（需每 lane 每时钟 2 个 FMA：packed 或 VOPD）
	INT8 / INT4	支持（图 4），无吞吐数字
	FP64	向量支持（图 4）；无矩阵指令（ISA 手册）
内存	HBM4	432 GB，2,048 bit × 12 stack，23.3 TB/s（≈7.6 Gb/s per pin，推导）
	L2	192 MB = 96 × 1 MB × 2 FCD，54 TB/s（27 per FCD）
	LDS + vector cache	384 KB/WGP（320 + 64），聚合 96 MB
	VGPR / SGPR	128 KB / 8 KB per SIMD（图 7）；1,024 reg/thread；128 SGPR/wave
	constant / instruction cache	16 KB / 64 KB per WGP
	驻留 wave	64 per WGP（16 per SIMD）
互联	scale-up	36 UALoE 链路 × 2 lane，400 Gb/s each，3.6 TB/s 双向
	scale-up 机架	12 交换机 × 216 链路 = 21.6 TB/s each；260 TB/s；任意两 GPU 一跳
	scale-out	2× PCIe Gen6 x16 @ 64 Gb/s 或 3× AI-NIC via UALink x8 @ 128 Gb/s；每 NIC ≤800 Gb/s = 200 GB/s；600 GB/s per GPU；43 TB/s per rack
	主机	Infinity Fabric x16，256 GB/s 双向，cache-coherent
虚拟化	分区	SPX/DPX/QPX/CPX = 1/2/4/8 分区，8/4/2/1 XCD，432/216/108/54 GB；boot 时配置
	NUMA	SPX 为 NPS 1，其余全为 NPS 2
	SR-IOV	是
安全	—	硅信任根 + DMTF SPDM；TEE + Trusted I/O；UALoE AES-256-GCM（可选）；TDM descriptor 边界检查；fabric 细分隔离
RAS	—	RAS 支持、page retirement
媒体	—	4 个视频解码引擎（HEVC/H.265、AVC/H.264、VP9、AV1）；40 个 JPEG/MJPEG core
封装/供电	形态	Enhanced Accelerator Module，液冷
	TDP / perf-per-watt	本篇不存在
机架	Helios	ORW 1.2 m × 1.3 m，44 OU（1 OU = 48 mm）；18 Compute Tray（4 GPU + 1 EPYC 9G76 96C + 1 TB DDR5 + 5× E1.S）+ 6 Switch Tray（2 交换机 + Ryzen + M.2）+ 4 铜缆盒；50V DC；盲插液冷
	Helios 聚合	72 GPU、18 CPU、31 TB HBM4、1.7 PB/s、2.9 EF MXFP4、260 TB/s scale-up、43 TB/s scale-out

10. 竞争定位 #

本篇没有点名任何竞品，也没有给出任何对比数字；"far beyond the reach of many

competing solutions"（p3）既无 endnote 也无对照件，按文档自身无法评估。因此这里

只做一处口径明确的结构性对照，其余留给跨篇层：

轴	MI455X / Helios（本篇）	说明
scale-up 域规模	72 GPU 单跳交换共享内存	与当前业界机架级单元同量级；这是本代追平的主要方向
scale-up 每 GPU 双向带宽	3.6 TB/s	按同一口径（每 GPU 双向 × 72），NVLink5 一代为 1.8 TB/s ⇒ 本代约 2x（外部公开规格，非本篇内容）
单 GPU HBM 容量	432 GB	容量优势是 AMD 从 CDNA 3 起延续的差异点
协议路线	UALoE / UALink + 标准以太网交换机 + ORW + OCP 数据格式	文档反复强调"开放、无专有锁定"，把这当作与专有互联并列的产品属性

需要提醒的是：跨厂商 FLOPS 对比在本代特别容易出错，因为本篇全部数字是稠密

口径且不提 sparsity（§5.3），而竞品与前代常引用含 2:4 稀疏的数字。对比前必须

先对齐稠密/稀疏与 peak/sustained 两个口径。

11. 硬件 → 软件的前向影响 #

按"因为这代硬件，可以/必须写什么新软件"排列：

1. 手写矩阵 kernel 必须重写，不是重编译。 MFMA/SMFMAC/AccVGPR 三者同时消失

（ISA 手册），矩阵路径改为 V_WMMA_/V_SWMMAC_，tile 只剩 16×16。

受影响最重的是按 32×32 MFMA 手工排流水的库（CK、rocBLAS 的汇编内核、

Triton 的 AMD 后端 lowering、以及一切内联 __builtin_amdgcn_mfma_* 的代码）。

白皮书那句"exposed to developers through ROCm … without requiring

application-specific optimizations"对框架用户成立，对写 kernel 的人不成立。

2. async-first 的 kernel 结构第一次在 CDNA 上可行。 TDM（descriptor 从 SGPR

加载、异步、多播、LDS↔DRAM 直连）+ GLOBAL_LOAD_ASYNC_TO_LDS_B* +

CLUSTER_LOAD_ASYNC + 异步 barrier + 最多 16 workgroup 的 cluster

（ISA 手册），构成一套 producer/consumer 流水的完整原语。这意味着

Hopper 风格的 warp-specialized GEMM/attention 结构可以移植过来，而 CDNA 4

上只能用 L1→LDS 直读近似。

3. FP32 向量代码有两条到达峰值的路，且移植不会变差。 315 TF 需要每 lane 每

时钟 2 个 FMA，可走 packed（V_PK_FMA_F32，CDNA 3 起，本代仍在）或 VOPD 双

发射（本代新增）；两者通向同一上限、不叠加，两条都走不通就只有 157 TF——而这

在 MI355X 上同样成立（§4.2）。本代真正多出来的是一条不依赖数据布局的路：

凑不成 pair 的两条独立 FMA 链现在可以靠调度配对。

4. 寄存器预算重做。 1,024 reg/thread 的上限意味着满分配 = 每 SIMD 1 个 wave；

AccVGPR 没了，累加器占用操作数同池（§4.6、§7）。占用率与 tile 大小的

trade-off 曲线整条移位，auto-tuner 的搜索空间必须重设。

5. 量化配方要重评（本代对软件影响最大的一条）。 MXFP6 不再与 MXFP4 同速，

前代 16,384 FLOP/clk/CU 的并列关系被打破（§4.4），"免费的 6 bit"消失；

反过来 MXFP4 拿到分数 block scale 与 16 元素 block（图 4），FP4 训练从

"精度不够"变成"值得试"。框架侧需要支持带尾数的 block scale 编码，这不是

标准 OCP MX E8M0 的编码路径。

6. FP64 GEMM 需要新的落地方案，而向量路径同时被加强了。 矩阵 FP64 指令消失

（ISA 手册），只剩向量 FP64；依赖 FP64 MFMA 的 HPC 库要么退回向量路径，要么

走精度补偿算法。值得注意的是 ISA 同代新增了 5 条 FP64 双发射 opcode

（V_DUAL_FMA_F64 / ADD_F64 / MUL_F64 / MAX_NUM_F64 / MIN_NUM_F64，

均限于 VOPD3 的 X slot）——矩阵路被删的同一代，向量路拿到了吞吐机制，这读起来

像是刻意的补偿而非巧合。

7. 通信库简化，但拓扑假设要改。 split DMA 让 RCCL 一类库不必感知 UALoE 拓扑

（白皮书），同时 72-GPU 单跳全连接使"任意两 GPU 等距"成为可依赖的前提——

ring/tree 的拓扑感知优化在 pod 内失去意义，all-to-all（MoE expert 路由）成为

一等公民。跨 pod 仍是 RDMA over Ethernet，两套语义的边界正好落在 pod 边界上。

8. 部署与调度软件要认识 vPod。 故障隔离单元是 vPod（若干 Compute Tray，

每 Tray 4 GPU + 1 CPU，图 12），且可能需要 checkpoint 回滚；调度器与

checkpoint 策略应按 4-GPU 托盘粒度对齐，而不是单 GPU 粒度。

9. 多租户推理有新的隔离面。 boot 时 1/2/4/8 分区 + SR-IOV + fabric 细分 +

可选 AES-256-GCM + guest VM 安全域跨 GPU 透明扩展（白皮书），使

"一个物理机架切给多个租户"在硬件层面成立；但 NPS 停在 2（§8.3）意味着

CPX 的 8 个分区在内存交织视角上并不各自独立。

12. 源文档缺陷 #

按对读者的危害排序，均简述：

1. p23 结论把 scale-up/scale-out 的协议写反了："UALink over Ethernet for

scale-out, RDMA over Ethernet for scale-up"——正文 §2/§8/§9 一致地是相反的

（UALoE = scale-up，RDMA over Ethernet = scale-out）。结论句是孤例。

2. p17 Compute Tray 段把 scale-out 写成 scale-up：段落在描述 back-end/

scale-out 网络与 Vulcano NIC 板，末句却说"provide the scale-up ports for

the four GPUs"。scale-up 从不经 NIC。

3. p14 把 N3P 分配给 "FCD 和 MID chiplets"，而同段与图 8 的 die 清单只有

XCD/FCD/IOD/HBM4。MID 要么是 IOD 的内部代号，要么是一个从未给出数量的第四种

die。

4. Vulcano NIC 数量不闭合：2 块板 × "four or six" NIC = 8 或 12，而 4 个 GPU

× 至多 3 NIC = 12。只有 12 的情形才支撑 600 GB/s per GPU 与 43 TB/s per rack；

文档不说 Helios 用的是哪一种。这是全篇唯一以区间给出的部件数量。

5. 图 10 的 per-GPU scale-out 标注与头条数字对不上（图像转录 + 推导）：

Compute Tray 图标注 "UALink128: 256 GB/s (Bi-Dir) per GPU"，即每 GPU 一条

x8 UALink128 挂载（$8 \times 128\,\text{Gb/s} \times 2/8 = 256$ GB/s）；而

600 GB/s 的头条需要 3 个 NIC、按 §9 的挂载方式需要 3 条 x8 UALink（768 GB/s

的挂载带宽）。若 Helios 每 GPU 只有一条 x8，则机架 scale-out 上限约

$72 \times 256\,\text{GB/s} = 18.4$ TB/s，而非 43 TB/s。也可能图中只画/标了

一条代表性链路。**这恰好落在唯一没有 endnote 的头条倍数（6x scale-out）上，

是按此文档做集群规模设计前必须向厂商确认的第一个数字。**

6. UALoE 链路有三种计数口径：正文"36 links × 2 lanes"、图 2"72 lanes"、

图 12"12 UALoE Links (x2)"。前两者等价；图 12 的 12 与每 GPU 36 条链路

（12 交换机 × 3）无法直接对上，很可能是每 GPU 每交换机只画一条代表线的简化。

7. "node" 有两个尺度：图 12 与 §15 的 node = 一个 Compute Tray（4 GPU +

1 CPU）；p23 却把整个 72-GPU 机架称作"a single node"。

13. 未能验证的部分 #

• 一切性能数字均未被独立验证。 本篇无实测，本条目也没有硬件可测；所有 PF /

TB/s 都是"AMD 声称的峰值"，§4 只能证明它们内部自洽，不能证明可达。

• 能效无法评估：无 TDP、无瓦数、无 perf/W。第 7 项创新在本篇内不可证伪。
• "sustained throughput"（§8）与 dispatch 延迟改善（§6）没有任何数字，

无法与峰值对齐。

• Infinity Cache 层级的去向不明（§8.2）：本篇既不提它、也不解释 192 MB

Global L2 是否吸收了它，聚合 LLC 容量是升还是降无法判定。

• scale-out 的实际可用带宽存疑（§12 第 5 条），43 TB/s 的前置条件未被文档

确认。

• INT8/INT4 与 FP64 向量的吞吐未知：格式支持见图 4，但规格表与 endnote 都

不含它们。FP64 的情况尤其明确——规格表连一行都没有，而前代是明确列出

78.6 TF 的（§8.2）。

• 图 1、图 9、图 11 未在本条目中引用：分别是产品渲染图、机架前后视图与交换

托盘照片，其文字标注已在结构与规格表中体现，图片本身不再承载额外信息。

• MI430X 完全在本篇范围之外：文档只以"参见 MI400 系列网页"提及该系列，

所有架构陈述都针对 MI455X。

• ISA 手册的交叉验证覆盖面：仅覆盖指令/寄存器/opcode 的存在性（MFMA 与

AccVGPR 的缺席、FP64 矩阵指令的缺席、WMMA 与 scale 族的存在、TDM 与 cluster

指令、VOPD 计数与其中 5 条 FP64、packed FP32 三条指令的留存、LDS bank

结构）。未验证任何延迟、吞吐或 tile 的时序数字——这类数字既不在白皮书里，

也不是 ISA 手册的内容。特别地，packed 与 VOPD 两条路各自的实际可达效率

（编译器配对率、bank 冲突）无法从任何一份文档判定。
